型号筛选
未生成型号，还有 5 项未选择
代码
参数选型
本体材质
表面处理
颜色
产品选型
L
图片仅供参考，请以已选的规格为准
椭圆形拉手 外装式 后装型 固定型 异型
条件筛选：
性价比 普通型
外形 异型
安装方式 内装型
适用行业 通用
固定孔 2螺纹孔
种类筛选 椭圆形拉手
产品型号：
请先点击左侧选项进行选型>>
登录后可查看价格、加入购物车、一键购买
立即登录
技术图档
全部型号
3D预览
材质图
参数图
材质图
| 代码 | 类型 | 材质 | 表面处理/颜色 | ||
| XAC56 | 内装型 | 异型 | ZDC | 磨砂面镀铬 | |
| XAG36 | SUS304 | 抛光 | |||
| XAG37 | PC | 黑色 | |||
| XAG38 | 白色 | ||||
| XAG39 | ADC12 | 烤漆(金属银色) | |||

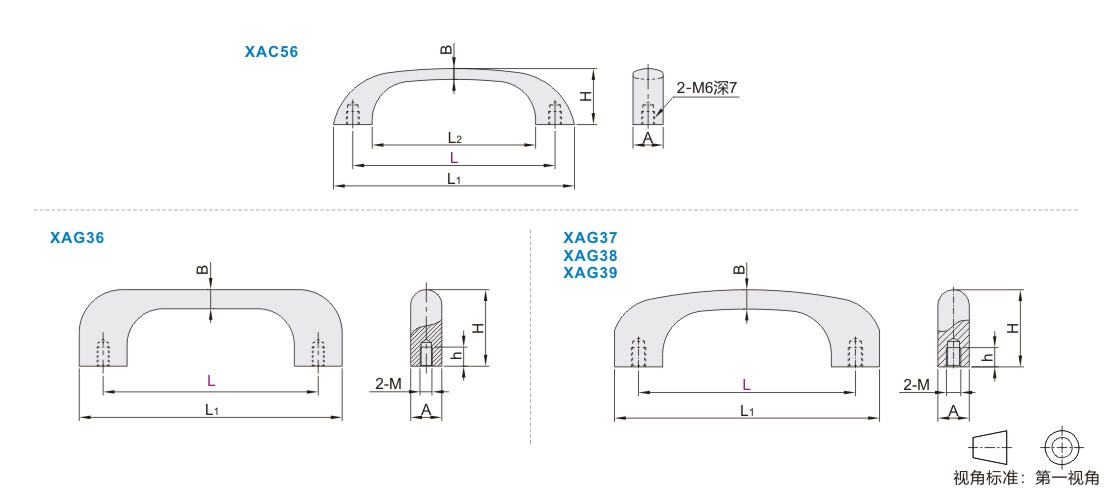

参数图
XAG36-38
| 型号 |
L1 |
A |
B |
H |
M |
h |
参考重量(kg/pcs） |
|||
| 代码 | L | XAG36 | XAG37/38 | XAG36 | XAG37/38 | |||||
| XAG36 XAG37 XAG38 |
90 | 110 | 13 | 8 | 32 | M5 | M6 | 8 | 0.08 | 0.01 |
| 104 | 127 | 16 | 9.3 | 37 | 0.09 | 0.02 | ||||
| 122 | 149 | 19 | 10.8 | 43.3 | 0.11 | 0.04 | ||||
XAG39
| 型号 |
L1 |
A |
B |
H |
M |
h |
参考重量 (kg/pcs) |
|
| 代码 | L | |||||||
| XAG39 | 90 | 112 | 16 | 9 | 35 | M6 | 8 | 0.04 |
| 104 | 127 | 37 | 0.06 | |||||
| 122 | 145 | 36 | 0.10 | |||||
XAC56
| 型号 |
L1 |
L2 |
H |
A |
B |
参考重量 (kg/pcs) |
|
| 代码 | L | ||||||
| XAC56 | 94 | 112 | 76 | 26 | 14 | 5 | 0.08 |
-
