同步轮拉手轴承座减震器滚针导柱
商品分类
      型号：

      型号筛选

      未生成型号，还有 5 项未选择

      代码

      参数选型

      固定孔

      本体材质

      表面处理

      产品选型

      L

      图片仅供参考，请以已选的规格为准

        椭圆形拉手 外装式 前装型 固定型 圆角型

        条件筛选：

        颜色 黑色
        外形 圆角型
        安装方式 外装型
        适用行业 通用
        种类筛选 椭圆形拉手

        产品型号：

        请先点击左侧选项进行选型>>

        登录后可查看价格、加入购物车、一键购买

        立即登录

            SKU信息
            3D模型
            PDF下载
            3D图库

            技术图档

            全部型号

            3D预览

            材质图

            参数图

            材质图
            代码 类型
            		 安装孔 材质 表面处理/颜色
            XAG51 外装型 圆角型 通孔型 A6063 喷塑(黑色)
            XAG52 滚磨抛光
            XAG61 沉孔型 本色喷砂阳极氧化
            XAG62 喷砂阳极氧化(黑色)
            XAG63 滚磨抛光
            XAG64 抛光
            XAG66 SUS304 镜面抛光
            XAG67 喷砂
            XAG56 PF 黑色

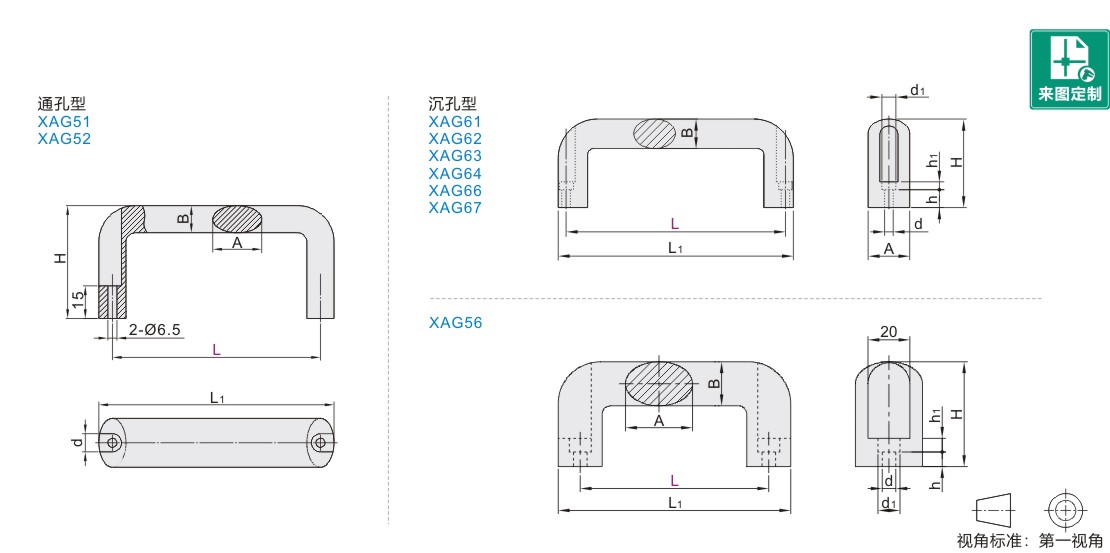

            参数图



            通孔型

            型号 L1 H A B d 参考重量
            (kg/pcs)
            代码 L
            XAG51
            XAG52            		 100 117 55 26 17 11 0.14
            114 129 12
            120 137 11 0.16
            140 157 0.18
            160 177 0.20
            180 197 0.22
            200 217 0.24
            XAG52 152 167 12 0.18



            沉孔型

            型号 L1 A B d d1 h h1 H 参考重量(kg/pcs)
            代码 L XAG61/62/63/64 XAG66/67
            XAG61
            XAG62
            XAG63
            XAG64
            XAG66
            XAG67            		 100 114 26 17 6.3 11 10.5 6.5 47 0.07 0.14
            116 130 53 0.08 0.17
            132 146 55 0.09 0.19
            150 164 67 0.11 0.22
            164 178 57 0.12 0.24
            196 210 0.14 0.28



            沉孔型

            型号 B H L1 A d d1 h h1 参考重量
            (kg/pcs)
            代码 L
            XAG56 90 21 50 111 32 6.5 10.5 7 6.5 0.09
            114 135 0.11
            120 60 141 8.5 13.5 8.5 0.12
            140 161 0.13
            160 181 0.15
            180 201 0.16
            200 221 0.18
