型号筛选
未生成型号，还有 7 项未选择
代码
参数选型
固定孔
圆管材质
圆管表面处理/颜色
支架材质
支架表面处理/颜色
产品选型
L
图片仅供参考，请以已选的规格为准
管形拉手 圆管型 外装型
条件筛选：
类型 圆管型
安装方式 外装型
适用行业 通用
盖子颜色 黑色
种类筛选 管形拉手
产品型号：
请先点击左侧选项进行选型>>
登录后可查看价格、加入购物车、一键购买
立即登录
技术图档
全部型号
3D预览
材质图
参数图
材质图
| 代码 |
类型 |
材质 |
表面处理/颜色 |
||
| 支架 | 圆管 | 支架 | 圆管 | ||
| XAH01 | 圆管型 | A6063(黑色) | SUS201 | 黑色 | — |
| XAH02 | 碳纤维 | ||||
| XAH06 | PA | SUS304 | 黑色 | ||
| XAH15 | SUS304 | A6063 | 滚磨抛光 | 本色阳极氧化 | |
| XAH16 | PA6+GF30 | 黑色 | |||
| XAH23 | ZDC | SUS304 | 烤漆(银色) | — | |
| XAH24 | 烤漆(黑色) | ||||
| XAH30 | A6063 | 烤漆(银色) | 喷砂银色阳极氧化 | ||
| XAH32 | 喷砂黑色阳极氧化 | ||||
| XAH33 | 烤漆(黑色) | 喷砂银色阳极氧化 | |||
| XAH34 | 喷砂黑色阳极氧化 | ||||

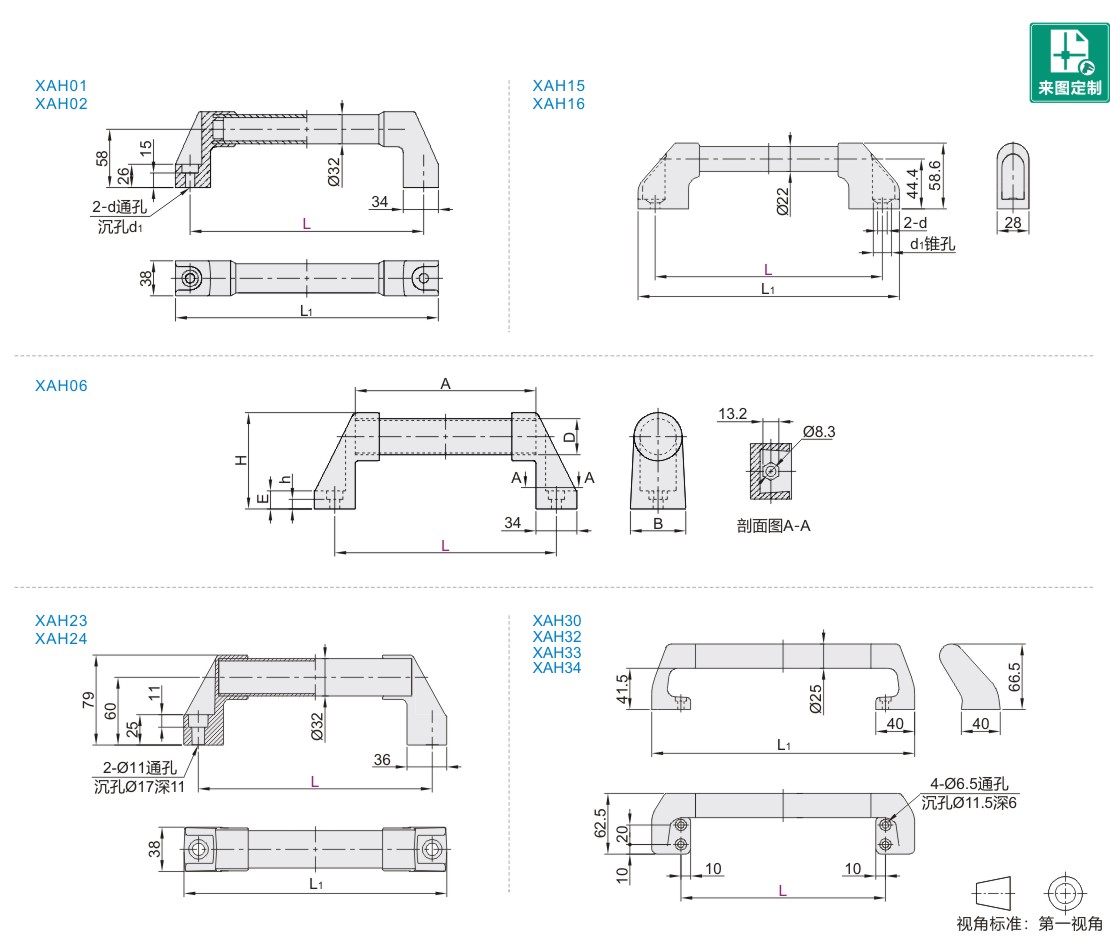

参数图
XAH01~02
| 型号 | L1 | d | d1 | 参考重量(kg/pcs) | |||||||||||||||||||
| 代码 | L | ||||||||||||||||||||||
| XAH01 XAH02 |
200 | 225 | 10 | 16.5 | 0.35 | ||||||||||||||||||
| 250 | 275 | 0.43 | |||||||||||||||||||||
| 300 | 325 | 0.47 | |||||||||||||||||||||
| 350 | 375 | 0.51 | |||||||||||||||||||||
| 400 | 425 | 0.54 | |||||||||||||||||||||
| 500 | 525 | 0.65 | |||||||||||||||||||||
| 550* | 575 | 0.72 | |||||||||||||||||||||
带*的规格仅适用XAH01。
XAH06
| 型号 |
A |
B |
E |
H |
h |
D |
参考重量(kg/pcs) | ||||||||||
| 代码 | L | ||||||||||||||||
| XAH06 |
300 |
266 |
46 |
15 |
80 |
7 |
30 |
0.29 |
|||||||||
| 400 | 366 | 0.34 | |||||||||||||||
| 500 | 466 | 0.39 | |||||||||||||||
| 600 | 566 | 0.44 | |||||||||||||||
| 700 | 666 | 0.49 | |||||||||||||||
| 800 | 766 | 0.54 | |||||||||||||||
XAH15~16
| 型号 | L1 | d | d1 | 参考重量(kg/pcs) | |||||||||||||||||||
| 代码 | L | XAH15 | XAH16 | ||||||||||||||||||||
| XAH15 XAH16 |
150 | 180 | 8.5 | 16.2 | 0.514 | 0.13 | |||||||||||||||||
| 200 | 230 | 0.527 | 0.14 | ||||||||||||||||||||
| 250 | 280 | 0.54 | 0.16 | ||||||||||||||||||||
| 300 | 330 | 0.566 | 0.17 | ||||||||||||||||||||
| 400 | 430 | 0.592 | 0.21 | ||||||||||||||||||||
| 500 | 530 | 0.618 | 0.24 | ||||||||||||||||||||
| 600 | 630 | 0.644 | 0.27 | ||||||||||||||||||||
XAH23~34
| 型号 |
L1 | 参考重量 (kg/pcs) |
|||||||||||||||
| 代码 | L | ||||||||||||||||
| XAH23 XAH24 |
250 |
274 |
0.77 |
||||||||||||||
| 300 | 324 | 0.78 | |||||||||||||||
| 500 | 524 | 0.91 | |||||||||||||||
| XAH30 XAH32 XAH33 XAH34 |
200 | 260 | 0.78 | ||||||||||||||
| 300 | 360 | 0.85 | |||||||||||||||
| 500 | 560 | 0.97 | |||||||||||||||
-
