型号筛选
未生成型号，还有 6 项未选择
代码
参数选型
圆管材质
圆管表面处理/颜色
支架材质
支架表面处理/颜色
产品选型
L
图片仅供参考，请以已选的规格为准
管形拉手 外装式 后装型 固定型 圆管斜拉型
条件筛选：
类型 圆管斜拉型
安装方式 内装型
适用行业 通用
固定孔 2螺纹孔
种类筛选 管形拉手
产品型号：
请先点击左侧选项进行选型>>
登录后可查看价格、加入购物车、一键购买
立即登录
技术图档
全部型号
3D预览
材质图
参数图
材质图
| 代码 | 类型 | 材质 |
表面处理/颜色 |
|||||||
| 支架 | 圆管 | 支架 | 圆管 | |||||||
| XAH71 | 圆管斜拉型 | ZDC | SUS304 | 镀亚光铬 | 拉丝 | |||||
| XAH73 | PF | SUS201 | 喷砂氧化黑色 | 抛光 | ||||||
| XAH74 | 阳极氧化 | 镜面抛光 | ||||||||
| XAH76 | A6063 | 阳极氧化蓝色 | ||||||||
| XAH77 | 阳极氧化红色 | |||||||||
| XAH78 | 阳极氧化黑色 | |||||||||
| XAH79 | 阳极氧化银色 | |||||||||

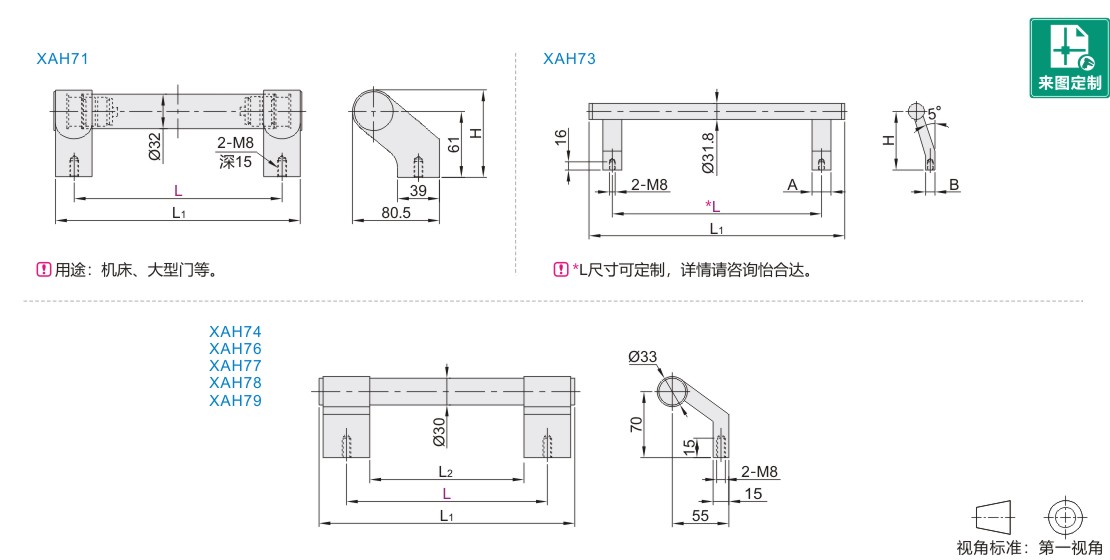

参数图
XAH71
| 型号 | L1 | H | 承重 (kg) |
参考重量 (kg/pcs) |
|||||||||||||
| 代码 | L | ||||||||||||||||
| XAH71 | 192 | 226 | 80.5 | 50 | 0.38 | ||||||||||||
| 350 | 384 | 0.72 | |||||||||||||||
| 500 | 534 | 1.05 | |||||||||||||||
| 800 | 834 | 1.70 | |||||||||||||||
XAH73
| 型号 | L1 | A | B | H | 参考重量 (kg/pcs) |
||||||||||||||||||||
| 代码 | L | ||||||||||||||||||||||||
| XAH73 | 595 | 795 | 30 | 20 | 100 | 0.4 | |||||||||||||||||||
| 815 | 915 | 0.6 | |||||||||||||||||||||||
XAH74~79
| 型号 | L1 | L2 | 参考重量 (kg/pcs) |
|||||||||||||||
| 代码 | L | |||||||||||||||||
| XAH74 XAH78 XAH76 XAH79 XAH77 |
280 | 340 | 230 | 0.25 | ||||||||||||||
| 460 | 520 | 410 | 0.35 | |||||||||||||||
| 900 | 960 | 850 | 0.65 | |||||||||||||||
-
