产品选型
L
图片仅供参考，请以已选的规格为准
焊接型拉手 外装式 前装型 固定型 横向外延型/竖向外延型 钛合金/SUS316
条件筛选：
外形 弧型
安装方式 外装型
适用行业 通用
种类筛选 焊接型拉手
产品型号：
请先点击左侧选项进行选型>>
登录后可查看价格、加入购物车、一键购买
立即登录
技术图档
全部型号
3D预览
材质图
参数图
材质图
| 代码 | 类型 | 安装孔 | 材质 | 表面处理 |
| XAK41 | 弧形 | 2沉孔 | 钛合金 | 喷丸 |
| XAK42 | SUS316 | 镜面抛光 | ||
| XAK43 | 4沉孔 | |||
| XAK44 | 2通孔 |
XAK41/42特点：
● 大小和形状易于抓握。
● 采用重量轻、强度高、耐腐蚀性优异(且不易产生金属过敏)的钛合金
以及SUS316不锈钢类似的SCS14不锈钢共2种类型。
● 钛合金制，不易产生金属过敏，使用安全。另外，由于是非磁性材料，
可用于MRI等医疗器械。

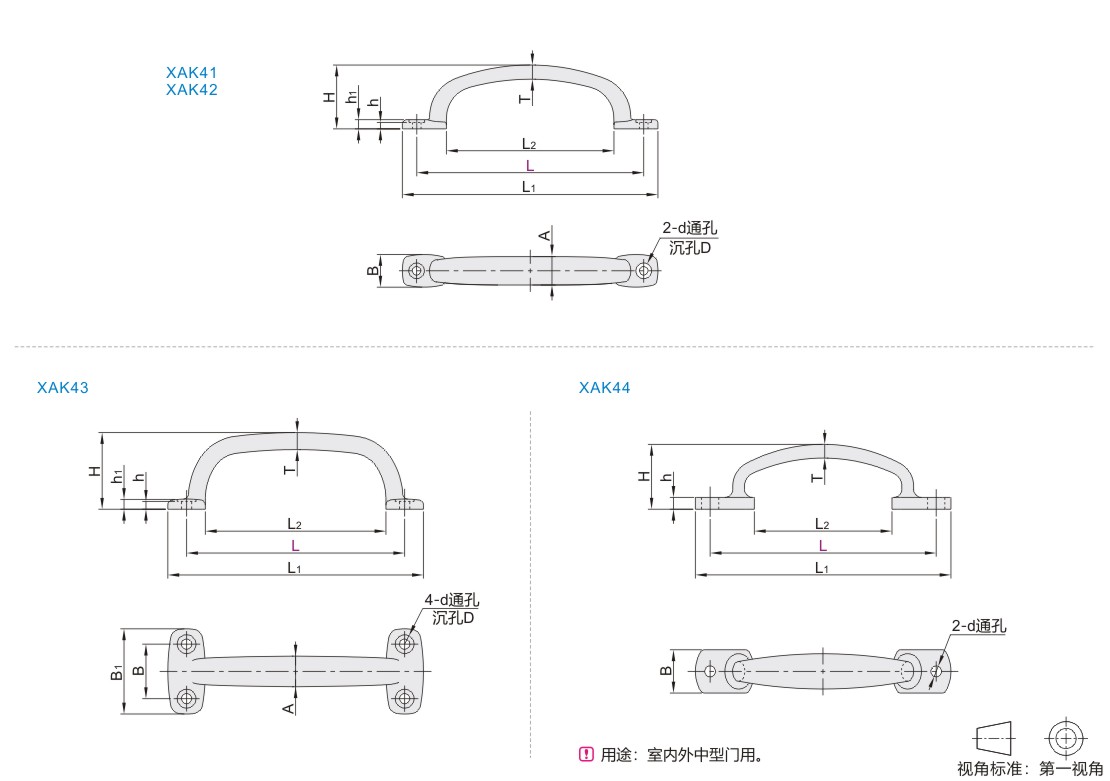

参数图
XAK41~42
| 型号 | L1 | L2 | A | T | B | H | h | h1 | d | D | 参考重量(kg/pcs) | 推荐使用螺钉 |
|||||||||||||||||||||||||
| 代码 | L | XAK41 | XAK42 | ||||||||||||||||||||||||||||||||||
| XAK41 XAK42 |
64 | 80 | 32 | 14 | 8 | 16 | 35 | 4 | 5.5 | 5 | 9.5 | 0.03 | 0.07 | 十字槽盘头自攻螺钉 (不锈钢) |
|||||||||||||||||||||||
| 96 | 120 | 64 | 16 | 9 | 18 | 36 | 4.5 | 0.06 | 0.10 | ||||||||||||||||||||||||||||
| 128 | 150 | 89 | 18 | 10 | 21 | 42 | 6 | 6 | 11 | 0.09 | 0.17 | ||||||||||||||||||||||||||
| XAK42 | 160 | 180 | 118 | 20 | 23 | 45 | 5 | 6.5 | — | 0.22 | |||||||||||||||||||||||||||
钛合金拉手未附配安装螺钉 。可另行提供钛合金制螺钉 。 使用小螺钉时 ，请用户自备。
XAK43
| 型号 | L1 | L2 | A | B | B1 | H | T | h | h1 | d | D | 参考重量 (kg/pcs) |
推荐使用螺钉 |
|||||||||||||||||||||||||||
| 代码 | L | |||||||||||||||||||||||||||||||||||||||
| XAK43 | 64 | 82 | 46 | 16 | 32 | 48 | 36.5 | 8 | 4 | 5.5 | 5 | 9.5 | 0.11 | 十字槽盘头自攻螺钉 M4×20(不锈钢) |
||||||||||||||||||||||||||
| 96 | 114 | 78 | 40 | 9 | 4.5 | 6 | 0.14 | |||||||||||||||||||||||||||||||||
| 128 | 150 | 106 | 18 | 50 | 45 | 10 | 6 | 0.21 | 十字槽盘头自攻螺钉 M5×30(不锈钢) |
|||||||||||||||||||||||||||||||
| 160 | 180 | 140 | 20 | 48 | 5 | 6.5 | 11 | 0.27 | ||||||||||||||||||||||||||||||||
使用小螺钉时 ，请用户自备。
XAK44
| 型号 | L1 | L2 | B | H | T | h | d | 参考重量 (kg/pcs) |
|||||||||||||||||||||||||||||||||||||
| 代码 | L | ||||||||||||||||||||||||||||||||||||||||||||
| XAK44 | 105 | 120 | 62 | 20 | 30 | 6 | 5 | 5.5 | 0.09 | ||||||||||||||||||||||||||||||||||||
| 115 | 130 | 70 | 22 | 33 | 7 | 6 | 0.12 | ||||||||||||||||||||||||||||||||||||||
| 125 | 145 | 75 | 25 | 34 | 6.5 | 0.15 | |||||||||||||||||||||||||||||||||||||||
-
