型号筛选
未生成型号，还有 8 项未选择
代码
参数选型
本体材质
背面形状
表面处理
颜色
产品选型
L
H
拉手颜色
图片仅供参考，请以已选的规格为准
方形拉手 外装式 前装型 固定型 圆角型
条件筛选：
外形 圆角型
安装方式 外装型
适用行业 通用
固定孔 2沉孔
种类筛选 方形拉手
产品型号：
请先点击左侧选项进行选型>>
登录后可查看价格、加入购物车、一键购买
立即登录
技术图档
全部型号
3D预览
材质图
参数图
材质图
| 代码 | 类型 | 背面形状 | 材质 | 表面处理/颜色 |
| XAB11 | 圆角型 | 平面 | ABS | 橙色 |
| XAB12 | 黑色 | |||
| XAB41 | PA6+GF30 | — | ||
| XAB42 | ADC | 喷塑黑 | ||
| XAB45 | 弧形 | ABS | 黑色 | |
| XAB46 | 橙色 | |||
| XAB47 | 白色 |

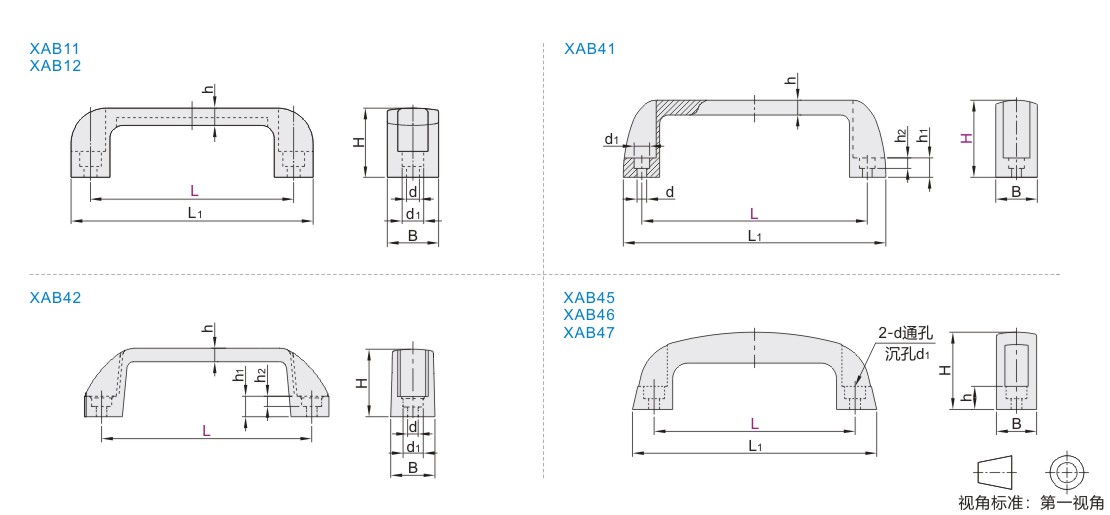

参数图
XAB11~12 XAB45~47
| 型号 | L1 | d | d1 | H | B | h | 参考重量 (kg/pcs) |
|
| 代码 | L | |||||||
| XAB11 XAB12 |
120 | 140 | 8.8 | 13 | 40 | 24.5 | 11 | 0.04 |
| XAB45 XAB46 XAB47 |
130 | 160 | 7 | 13 | 50 | 26 | 15 | 0.10 |
| 150 | 180 | 8.7 | 55 | 27 | 0.12 | |||
| 180 | 210 | 28 | 0.14 | |||||
XAB41
| 型号 | H | 拉手 颜色 |
B | L1 | d | d1 | h | h1 | h2 | 参考重量 (kg/pcs) |
|
| 代码 | L | ||||||||||
| XAB41 | 90 | 36 | E(黑色) W(白色) J(橙色) F(红色) L(绿色) |
19 | 108.5 | 5.5 | 9.5 | 6 | 11 | 6 | 0.02 |
| 51 | |||||||||||
| 93.5 | 36 | 21 | 112 | 6.5 | 10.5 | 13 | 7 | 0.03 | |||
| 51 | |||||||||||
| 117 | 41 | 26 | 139 | 8.5 | 13.3 | 7 | 15 | 9 | 0.04 | ||
| 57 | 0.05 | ||||||||||
| 132 | 45 | 27 | 156 | 8 | 16 | ||||||
| 63 | 0.06 | ||||||||||
| 152 | 52 | 28 | 177 | 6.5 | 10.5 | 10 | 13 | 7 | 0.07 | ||
| 179 | 50 | 204 | 8.5 | 13.3 | 8 | 17 | 9 | ||||
| 71 | 0.09 | ||||||||||
XAB42
| 型号 | H | B | d | d1 | h | h1 | h2 | 参考重量 (kg/pcs) |
|
| 代码 | L | ||||||||
| XAB42 | 90 | 36 | 20 | 6.8 | 12 | 6 | 12 | 7 | 0.12 |
| 120 | 40 | 26 | 8.5 | 15 | 7 | 15 | 9 | 0.14 | |
| 180 | 50 | 28 | 8 | 18 | 0.18 | ||||
-
