        方形拉手 外装式 后装型 固定型 弧型

        品牌名称：

        怡合达

        条件筛选：

        外形 弧型
        安装方式 内装型
        适用行业 通用
        种类筛选 方形拉手

        产品型号：

        请先点击左侧选项进行选型>>

        登录后可查看价格、加入购物车、一键购买

        立即登录

            SKU信息
            3D模型
            PDF下载
            3D图库

            技术图档

            全部型号

            3D预览

            材质图

            参数图

            材质图
            代码 类型 背面形状 材质 表面处理/颜色
            XAY01 弧型 平面 A6063 本色阳极氧化
            XAY02 黑色阳极氧化
            XAY03 银色阳极氧化
            XAY06 半圆弧 ZDC 镀铬
            XAY07 A6063 银色阳极氧化
            XAY09 红色阳极氧化
            XAY16 PA6+GF30 黑色
            XAY17 灰色



            XAY01/02特点：
            ● 拉手的业界标准。
            ● 拉手根部也很容易抓握的可靠设计。
            ● 尺寸宽大、握感舒适、外观简洁。
            用途：机床、大型门等。

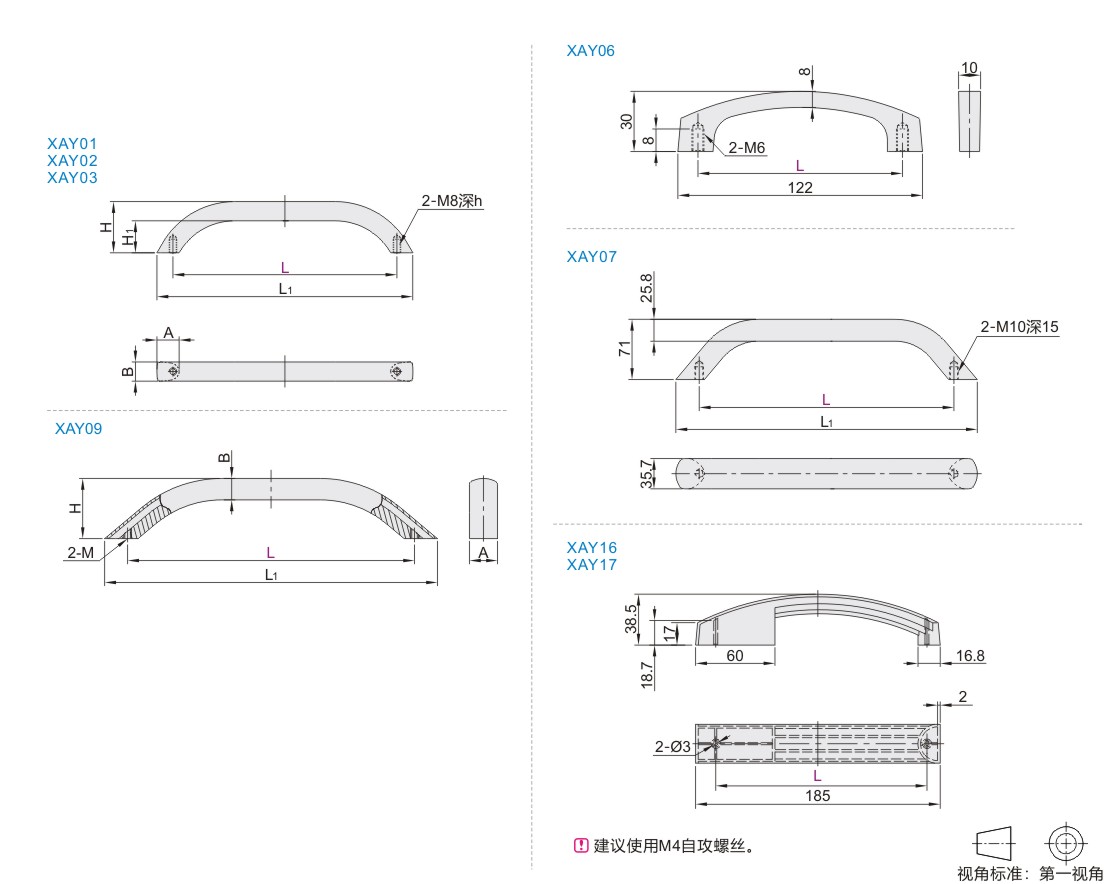

            参数图



            XAY01-03

            型号
            		 L1
            		 A
            		 B
            		 h
            		 H
            		 H1
            		 承重
            (Kg)
            		 参考重量
            (kg/pcs)
            代码 L
            XAY01
            XAY02            		 350 400 30 30 16 80 50 51 0.85
            550 600 1.25
            750 800 1.66
            XAY03 370 395 20 31 13 60 40 40 0.57
            500 525 0.75
            600 625 0.89
            800 825 1.16



            XAY09

            型号
            		 L1
            		 A
            		 H
            		 B
            		 M
            		 参考重量
            (kg/pcs)
            代码 L
            XAY09 450 506 34 73 26 M8 0.46



            XAY06-17

            型号
            		 参考重量
            (kg/pcs)
            代码 L
            XAY06 102 0.08
            XAY16
            XAY17            		 160 0.1



            型号
            		 L1
            		 参考重量
            (kg/pcs)
            代码 L
            XAY07 300 355 0.714
            370 425 0.849
            600 655 1.297
            800 855 1.686
