方形拉手 外装式 前装型 固定型 圆角带板
条件筛选：
颜色 透明
外形 圆角带板型
安装方式 外装型
适用行业 通用
种类筛选 方形拉手
产品型号：
请先点击左侧选项进行选型>>
登录后可查看价格、加入购物车、一键购买
立即登录
技术图档
全部型号
3D预览
材质图
参数图
材质图
| 代码 | 类型 | 材质 | 表面处理/颜色 |
| XAB16 | 圆角带板型 |
SUS316 | 镜面抛光 |
| XAB17 | SUS304 | 拉丝 | |
| XAB18 | 镜面抛光 | ||
| XAB21 | PVC | 透明 |
参数图
XAB16
| 型号 | L1 | L2 | L3 | B | B1 | A | H | T | h | d | d1 | 参考重量 (kg/pcs) |
标配件 十字槽圆沉头自攻螺丝 (不锈钢） |
|
| 代码 | L | |||||||||||||
| XAB16 | 96 | 120 | 105 | 82 | 24 | 40 | 15.1 | 28.5 | 7.5 | 5.5 | 4.5 | 8.5 | 0.22 | M4×15 |
| 135 | 170 | 150 | 119 | 32 | 54 | 18.7 | 38 | 10 | 7 | 5.5 | 10.5 | 0.50 | M5×20 | |
| 176 | 220 | 200 | 155 | 41 | 70 | 24.3 | 49.5 | 13 | 9 | 6.5 | 12.5 | 1.00 | M6×25 | |

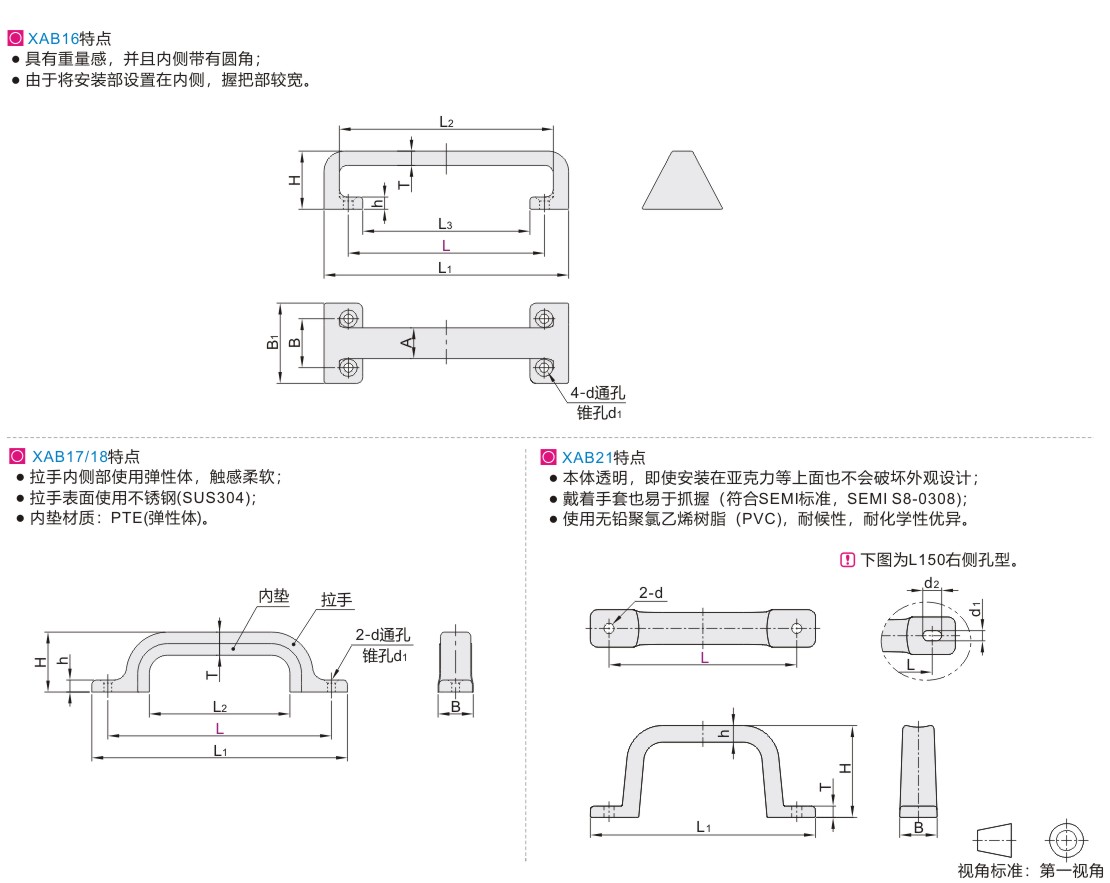

XAB17~18
| 型号 | L1 | L2 | B | H | T | h | d | d1 | 参考重量 (kg/pcs) |
标配件 十字槽圆沉头自攻螺丝 (不锈钢） |
|
| 代码 | L | ||||||||||
| XAB17 XAB18 |
54 | 70 | 20 | 17 | 28 | 7 | 2.2 | 3.3 | 6.6 | 0.02 | 日制M3.1×16 |
| 102 | 120 | 57 | 19 | 32 | 11 | 6.5 | 3.8 | 7.6 | 0.04 | 日制M3.5×20 | |
| 140 | 160 | 88 | 22 | 37.5 | 14.5 | 7.5 | 4.1 | 8.1 | 0.07 | 日制M4.1×25 | |
XAB21
| 型号 | L1 | d | d1 | d2 | H | T | B | h | 参考重量 (kg/pcs) |
||||
| 代码 | L | ||||||||||||
| XAB21 | 100 | 120 | 5.4 | — | — | 49 | 6 | 20 | 8.9 | 0.03 | |||
| 150 | 170 | 5.2 | 7.2 | 52 | 24 | 9.5 | 0.06 | ||||||
-
