本体材质
表面处理
产品选型
L
图片仅供参考，请以已选的规格为准
方形拉手 外装式 前装型 固定型 斜角型
条件筛选：
颜色 黑色
外形 斜角型
安装方式 内装型
适用行业 通用
固定孔 2螺纹孔
种类筛选 方形拉手
产品型号：
请先点击左侧选项进行选型>>
登录后可查看价格、加入购物车、一键购买
立即登录
技术图档
全部型号
3D预览
材质图
参数图
材质图
| 代码 | 类型 | 材质 | 表面处理/颜色 |
| XAC01 | 斜角型 | PF | 黑色 |
| XAC03 | ABS | ||
| XAC15 | 黑色+亮铬 | ||
| XAC11 | A6063 | 喷塑(黑色) | |
| XAC13 | 烤漆(白色) | ||
| XAC14 | 烤漆(黑色) |

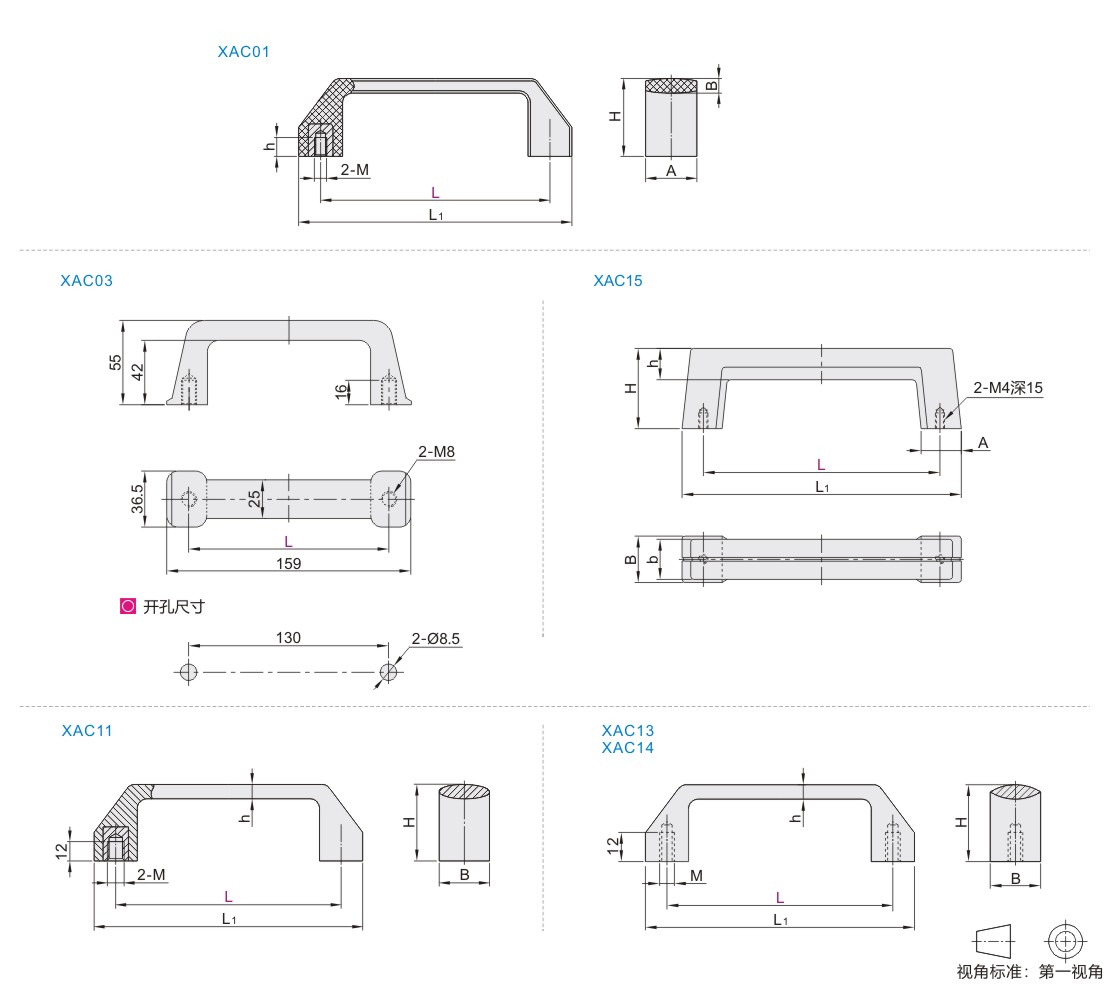

参数图
XAC01
| 型号 | L1 | h | M | H | A | B | 参考重量 (kg/pcs) |
|
| 代码 | L | |||||||
| XAC01 | 120 | 138 | 17 | M8 | 37 | 26 | 10.5 | 0.06 |
XAC03
| 型号 | 参考重量 (kg/pcs) |
|
| 代码 | L | |
| XAC03 | 130 | 0.11 |
XAC11 XAC13-14
| 型号 | L1 | M | h | H | B | 参考重量 (kg/pcs) |
|
| 代码 | L | ||||||
| XAC11 | 120 | 140 | M8 | 7 | 40 | 26 | 0.13 |
| XAC13 XAC14 |
90 | 110 | M6 | 6 | 36 | 20 | 0.09 |
| 120 | 140 | M8 | 7 | 40 | 25 | 0.14 | |
| 150 | 170 | M8 | 8 | 45 | 27 | 0.19 | |
| 180 | 200 | M8 | 8 | 50 | 25 | 0.21 | |
XAC15
| 型号 | L1 | H | h | A | B | b | 参考重量 (kg/pcs) |
|
| 代码 | L | |||||||
| XAC15 | 68 | 84 | 30 | 11.5 | 15 | 17 | 14.6 | 0.02 |
| 100 | 116 | 0.024 | ||||||
| 110 | 126 | 0.028 | ||||||
| 120 | 136 | 0.029 | ||||||
| 150 | 167 | 32 | 12.5 | 16 | 18.5 | 16 | 0.035 | |
-
