型号筛选
未生成型号，还有 7 项未选择
代码
参数选型
固定孔
本体材质
类型
表面处理
产品选型
A
安装方式
图片仅供参考，请以已选的规格为准
暗式拉手 经济型 标准型/带底板型 内装型
条件筛选：
安装方式 内装型
适用行业 通用
背面形状 平面
种类筛选 经济型暗式拉手
产品型号：
请先点击左侧选项进行选型>>
登录后可查看价格、加入购物车、一键购买
立即登录
技术图档
全部型号
3D预览
材质图
参数图
材质图
| 代码 | 类型 | 安装孔 | 材质 | 表面处理 | 附件 | |
| E-XAD07 | 标准型 | 平面 | 4外螺纹 | SUS201 | 拉丝 | — |
| E-XAD71 | 带底板型 | 2内螺纹 | A6063+ZDC | 阳极氧化+亮铬 | 安装板(1个) | |

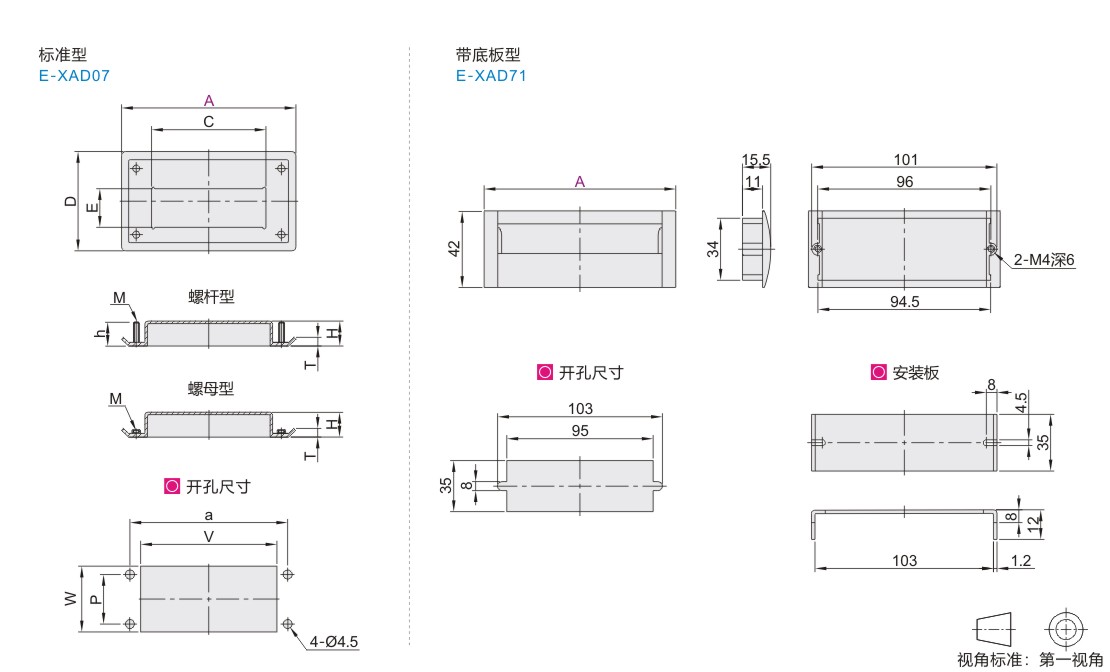

参数图
标准型
| 型号 | 安装方式 |
C |
D |
E |
H |
h |
T |
M |
开孔尺寸 |
参考重量 (kg/pcs) |
||||
| 代码 | A | a | W | V | P | |||||||||
| E-XAD07 | 94 | G(螺杆型) M(螺母型) |
60 | 60 | 25 | 17 | 15.5 | 5 | M4 | 76 | 43 | 63 | 32 | 0.08 |
| 109.5 | 69 | 64 | 19.5 | 88 | 42 | 73 | 38 | 0.10 | ||||||
| 138 | 96 | 88 | 37 | 22.5 | 110 | 64 | 99 | 65 | 0.17 | |||||
带底板型
| 型号 | 参考重量 (kg/pcs) |
||||||||
| 代码 | A | ||||||||
| E-XAD71 | 105 | 0.08 | |||||||
-
