产品选型
A
图片仅供参考，请以已选的规格为准
暗式拉手 嵌入式 后装型 折叠型
条件筛选：
类型 可折叠型
颜色 黑色
安装方式 内装型
适用行业 通用
种类筛选 暗式拉手
产品型号：
请先点击左侧选项进行选型>>
登录后可查看价格、加入购物车、一键购买
立即登录
技术图档
全部型号
3D预览
材质图
参数图
材质图
| 代码 | 类型 | 材质 | 表面处理/颜色 |
| XAD55 | 可折叠型 | ZDC | 镀粉雾铬 |
| XAD56 | PA6 | 黑色 | |
| XAD57 | ABS+PC | 晒纹（黑色） | |
| XAD58 | SUS304 | 拉丝 |
XAD58 特点：
● 控制设备、测量设备、集装箱的搬运移动。

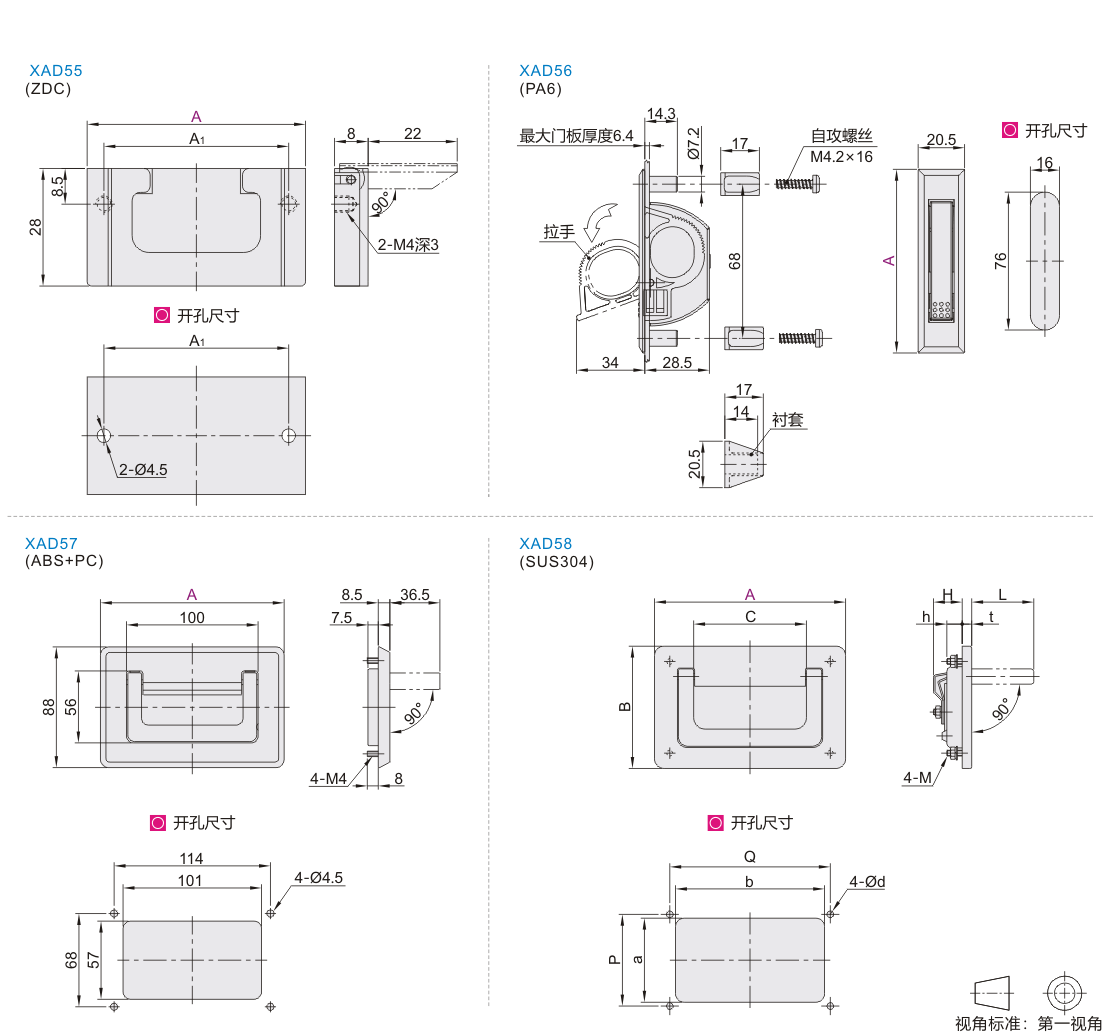

参数图
XAD55~57
| 型号 |
A1 | 负载(Kg) |
参考重量 (kg/pcs) |
|
| 代码 | A | |||
| XAD55 (ZDC) |
52 | 44 | 10 | 0.04 |
| 72 | 64 | 0.05 | ||
| 96 | 88 | 0.06 | ||
| 型号 |
参考重量 (kg/pcs) |
|
| 代码 | A | |
| XAD56(PA6) | 81 | 0.05 |
| 型号 |
参考重量 (kg/pcs) |
|
| 代码 | A | |
| XAD57(ABS+PC) | 134 | 0.10 |
XAD58
| 型号 |
B |
C |
H |
L |
h |
t |
M |
d |
开孔尺寸 |
负载 (Kg) |
参考重量 (kg/pcs) |
||||
| 代码 | A | P | Q | a | b | ||||||||||
| XAD58 (SUS304) |
90 | 58 | 52 | 15 | 28.5 | 8 | 4 | M3 | 3.5 | 44 | 76 | 41 | 70 | 10 | 0.10 |
| 100 | 64 | 59 | 32.5 | 5 | 48 | 84 | 44 | 78 | 15 | 0.14 | |||||
| 118 | 76 | 68 | 17 | 36 | 6 | M4 | 4.5 | 58 | 100 | 52 | 90 | 20 | 0.23 | ||
| 132 | 86 | 80 | 19 | 41 | 68 | 114 | 60 | 104 | 40 | 0.29 | |||||
-
