型号筛选
未生成型号，还有 7 项未选择
代码
参数选型
抠手形状
本体材质
表面处理
颜色
产品选型
A
T
图片仅供参考，请以已选的规格为准
暗式拉手 嵌入式 快速安装型 固定型 异形
条件筛选：
类型 快速安装型
外形 异形
安装方式 内装型
适用行业 通用
背面形状 平面
种类筛选 暗式拉手
产品型号：
请先点击左侧选项进行选型>>
登录后可查看价格、加入购物车、一键购买
立即登录
技术图档
全部型号
3D预览
材质图
参数图
材质图
| 代码 | 类型 |
材质 | 表面处理/颜色 | ||
| XAD61 | 快速 安装型 |
异形 | 平面 | TPE | 黑色 |
| XAD62 | 橡胶 | ||||
| XAD66 | ZDC | 镀亮铬 | |||
| XAD67 | 镀砂铬 | ||||
| XAD68 | ABS+PC树脂 | 白色 | |||
| XAD69 | 象牙色 | ||||
| XAD18 | ABS | 黑色 | |||
| XAD19 | 象牙色 | ||||

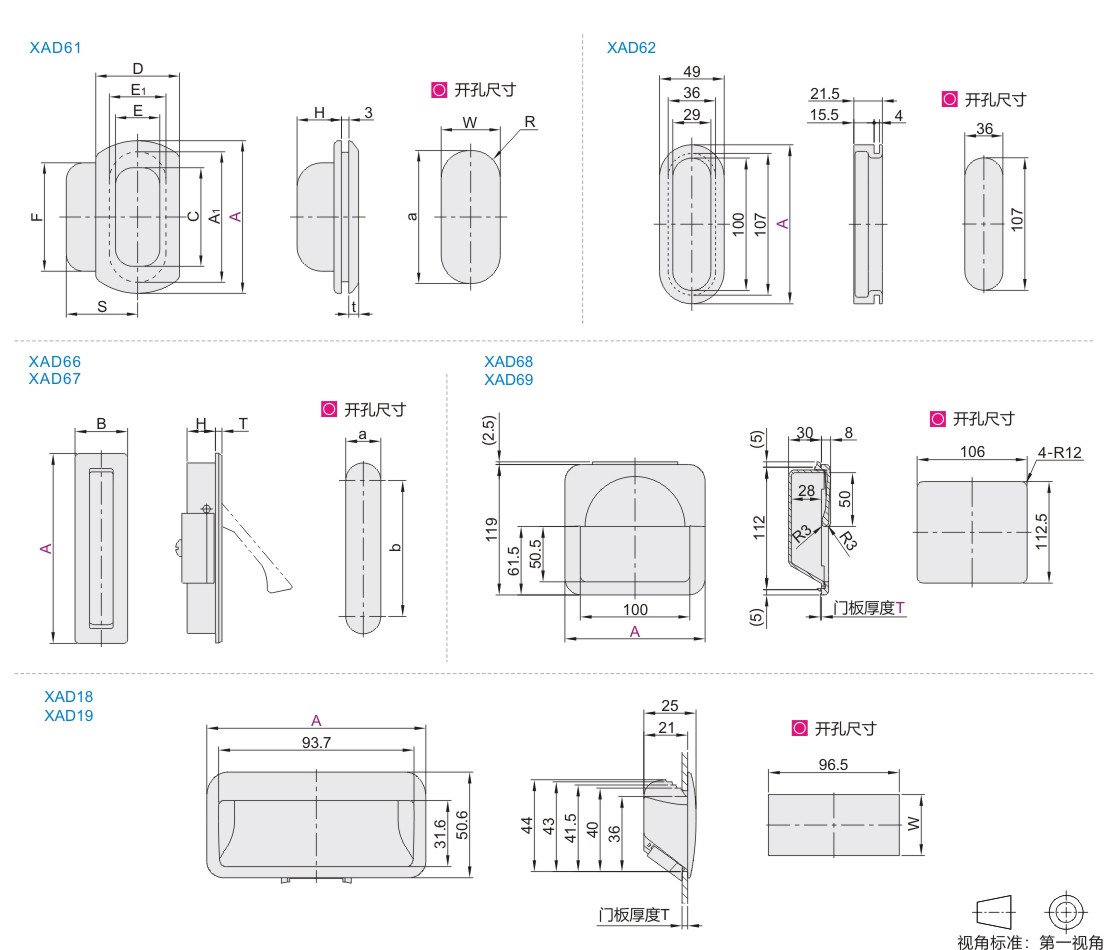

参数图
XAD61
| 型号 |
A1 |
D |
C |
E |
E1 |
F |
H |
S |
t |
开孔尺寸 |
参考重量 (kg/pcs) |
|||
| 代码 | A | W | a | R | ||||||||||
| XAD61 | 62 | 53 | 34 | 40 | 18 | 23 | 44 | 18 | 29 | 4 | 24 | 54 | 11.5 | 0.03 |
| 92 | 83 | 42 | 62 | 22 | 27 | 66 | 32 | 42 | 5 | 28 | 84 | 13.5 | 0.05 | |
| 133 | 119 | 58 | 92 | 30 | 39 | 96 | 35 | 47 | 6 | 40 | 120 | 19.5 | 0.11 | |
XAD66~67
| 型号 |
B |
H |
T |
a |
b |
适用板厚 (mm) |
参考重量 (kg/pcs) |
|
| 代码 | A | |||||||
| XAD66 XAD67 |
50.3 | 12 | 10 | 2 | 10 | 38 | 1~5 | 0.03 |
| 73.5 | 20.5 | 11 | 2.5 | 14.5 | 53 | 0.07 | ||
XAD68~69
| 型号 |
T |
参考重量 (kg/pcs) |
|
| 代码 | A | ||
| XAD68 XAD69 |
128 | 1 | 0.12 |
| 1.2 | |||
| 1.6 | |||
XAD62
| 型号 |
参考重量 (kg/pcs) |
|
| 代码 | A | |
| XAD62 | 120 | 0.037 |
XAD18~19
| 型号 |
门板厚度 T |
W |
参考重量 (kg/pcs) |
|
| 代码 | A | |||
| XAD18 XAD19 |
105 | 0.8 | 36 | 0.02 |
| 1~1.2 | 36.5 | |||
| 1.5~1.6 | 37.5 | |||
| 2~2.3 | 38 | |||
| 2.5~2.6 | 39 | |||
| 3 | 39.5 | |||
| 5 | 40 | |||
| 7 | 41.5 | |||
| 10 | 43 | |||
-
