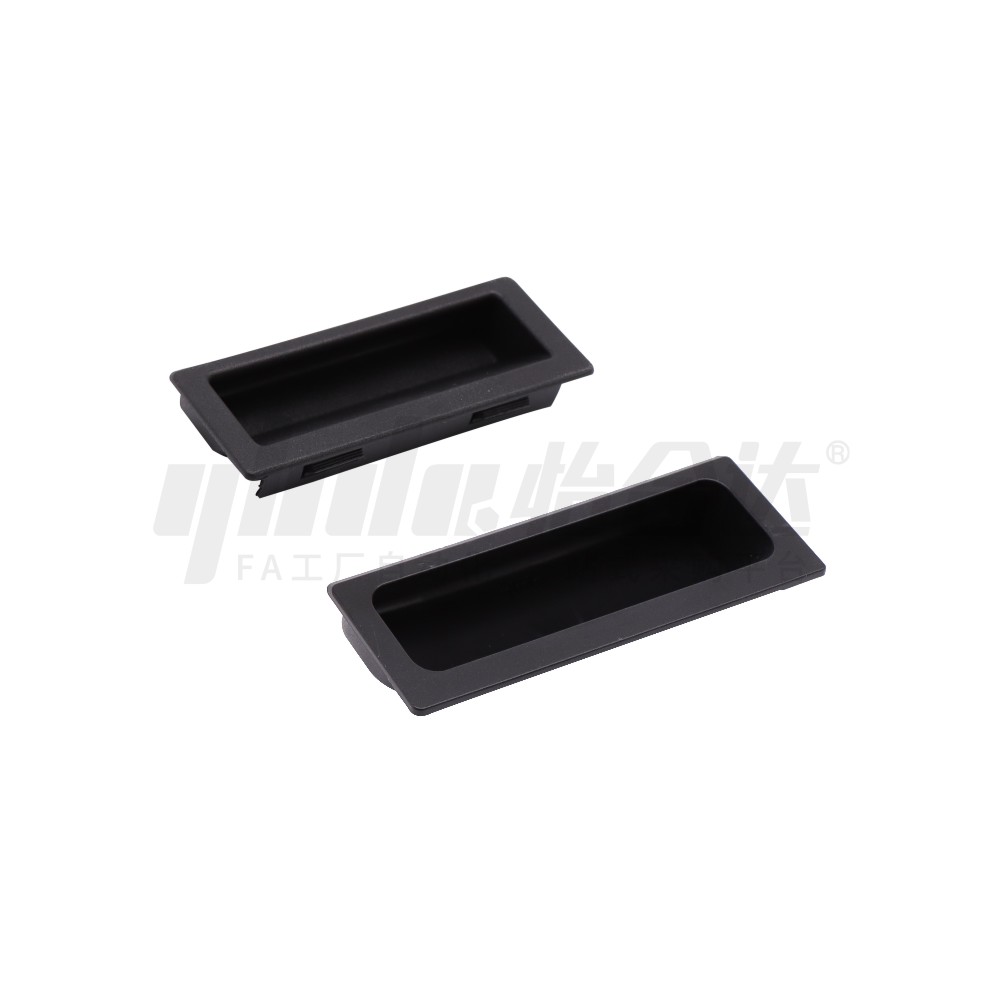

        暗式拉手 嵌入式 快速安装型 固定型 方形/平面/波浪形 PA

        条件筛选：

        类型 快速安装型
        外形 方形
        安装方式 内装型
        适用行业 通用
        本体材质 PA
        种类筛选 暗式拉手

        产品型号：

        请先点击左侧选项进行选型>>

        登录后可查看价格、加入购物车、一键购买

        立即登录

            SKU信息
            3D模型
            PDF下载
            3D图库

            技术图档

            全部型号

            3D预览

            材质图

            参数图

            材质图
            代码 类型 材质 表面处理/颜色
            XAC91 快速安装型 方形 平面
            		 PA 黑色
            XAC92 质感油（黑色）
            XAD21 波浪形 黑色

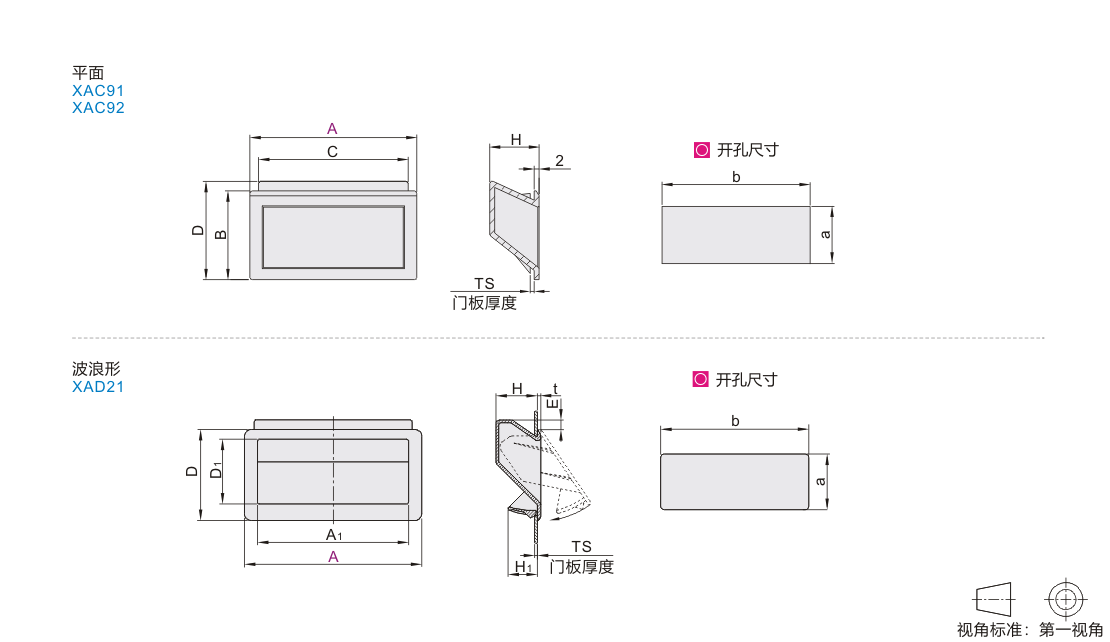

            参数图



             选型表

            型号
            		 B
            		 C
            		 D
            		 H
            		 a
            		 b
            		 TS
            门板厚度
            		 参考重量
            (kg/pcs)
            代码     A
            XAC91
            XAC92            		     92  41          83.5          48.5  23      31  84  1.5  0.01
                100  36          93          40  20    30.5  94  1.2  0.02



            型号
            		 A1 D
            		 D1 H
            		 H1 t
            		 E
            		 参考重量
            (kg/pcs)
            代码 A
            XAD21 94  80  41  28.7  17  13.5  1.5  5  0.02
            110  94  57  40.3  26  18.65  2  10  0.04



             开孔尺寸参考

            型号
            		 TS
            门板厚度
            		 开孔尺寸
            代码    A        a b
            XAD21    94  0.75~0.79     34.8  85
            0.8~1.4     35
            1.5~2.2     36
               110  1.5~2     49.6  100
            2.1~3.2     50.3
            3.3~3.5     51
