暗式拉手 标准型 四外螺纹固定 内装型 SUS304
条件筛选：
类型 浮球位置固定型
安装方式 内装型
适用行业 通用
本体材质 SUS304
固定孔 4外螺纹
种类筛选 暗式拉手
产品型号：
请先点击左侧选项进行选型>>
登录后可查看价格、加入购物车、一键购买
立即登录
技术图档
全部型号
3D预览
材质图
参数图
材质图
| 代码 | 类型 | 安装孔 | 材质 | 表面处理/颜色 | |
| XAD07 | 标准型 | 平面 | 4外螺纹 | SUS304 | 拉丝 |
| XAD08 | 镜面抛光 | ||||
| XAD51 | 半弧形 | 拉丝 | |||
| XAD52 | 烤漆(黑色) | ||||
| XAD53 | 拉丝 | ||||
| XAD54 | 镜面抛光 | ||||

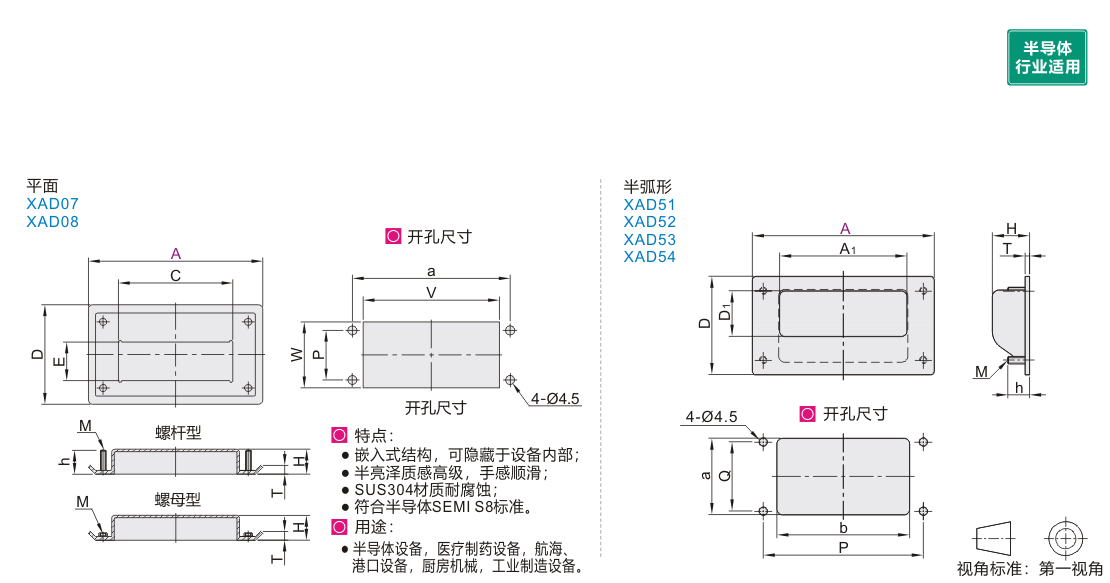

参数图
平面
| 型号 |
安装方式 |
C |
D |
E |
H |
h |
T |
M |
开孔尺寸 |
参考重量 (kg/pcs) |
适用 半导体行业 |
||||
| 代码 | A | a | W | V | P | ||||||||||
| XAD07 XAD08 |
94 | G(螺杆型) M(螺母型) |
61 | 60 | 25 | 17 | 14 | 5 | M4 | 76 | 43 | 63 | 32 | 0.08 | — |
| 109.5 | 67.5 | 64 | 19.5 | 88 | 42 | 73 | 38 | 0.10 | |||||||
| 138 | 96 | 88 | 35 | 26 | 110 | 64 | 99 | 65 | 0.17 | 是 | |||||
半弧形
| 型号 |
胶垫 |
A1 |
D |
D1 |
H |
h |
T |
M |
开孔尺寸 |
参考重量 (kg/pcs) |
||||
| 代码 | A | P | Q | a | b | |||||||||
| XAD51 | 100 | 不带胶垫 | 70 | 54 | 25 | 20.5 | 12 | 1.5 | M4 | 88 | 38 | 42 | 73 | 0.09 |
| XAD52 | 无指定(带胶垫) N(不带胶垫) |
|||||||||||||
| XAD53 | 带胶垫 | |||||||||||||
| XAD54 | 不带胶垫 | |||||||||||||
-
