抠手形状
本体材质
表面处理
颜色
产品选型
A
图片仅供参考，请以已选的规格为准
暗式拉手 嵌入式 后装型 固定型 带垫片
条件筛选：
类型 带固定垫片型
安装方式 内装型
适用行业 通用
固定孔 2螺纹孔
种类筛选 暗式拉手
产品型号：
请先点击左侧选项进行选型>>
登录后可查看价格、加入购物车、一键购买
立即登录
技术图档
全部型号
3D预览
材质图
参数图
材质图
| 代码 | 类型 | 抠手形状 | 材质 | 表面处理/颜色 | 适用半导体行业 |
| XAD31 | 带固定 垫片型 |
方形 | PVC | 透明 | 是 |
| XAD41 | ABS+PC | 黑色 | — | ||
| XAD42 | 象牙色 | ||||
| XAD43 | SUS304 | 镜面抛光 | |||
| XAD44 | 拉丝 | ||||
| XAD46 | 椭圆形 | 镜面抛光 | |||
| XAD47 | 拉丝 | ||||
| XAD48 | ZDC | 镀白青铜 | |||
| XAD49 | 镀铬 |
特点（XAD31）：
● 嵌入式结构，保持设备外观平整；
● 使用PVC材质，耐化学药物腐蚀；
● 本体透亮，适用于亚克力等透明门上；
● 开口大，便于抓握；
● 符合半导体SEMIS8标准。 用途（XAD31）：
● 半导体设备，医疗设备，平板显示器制造设备。

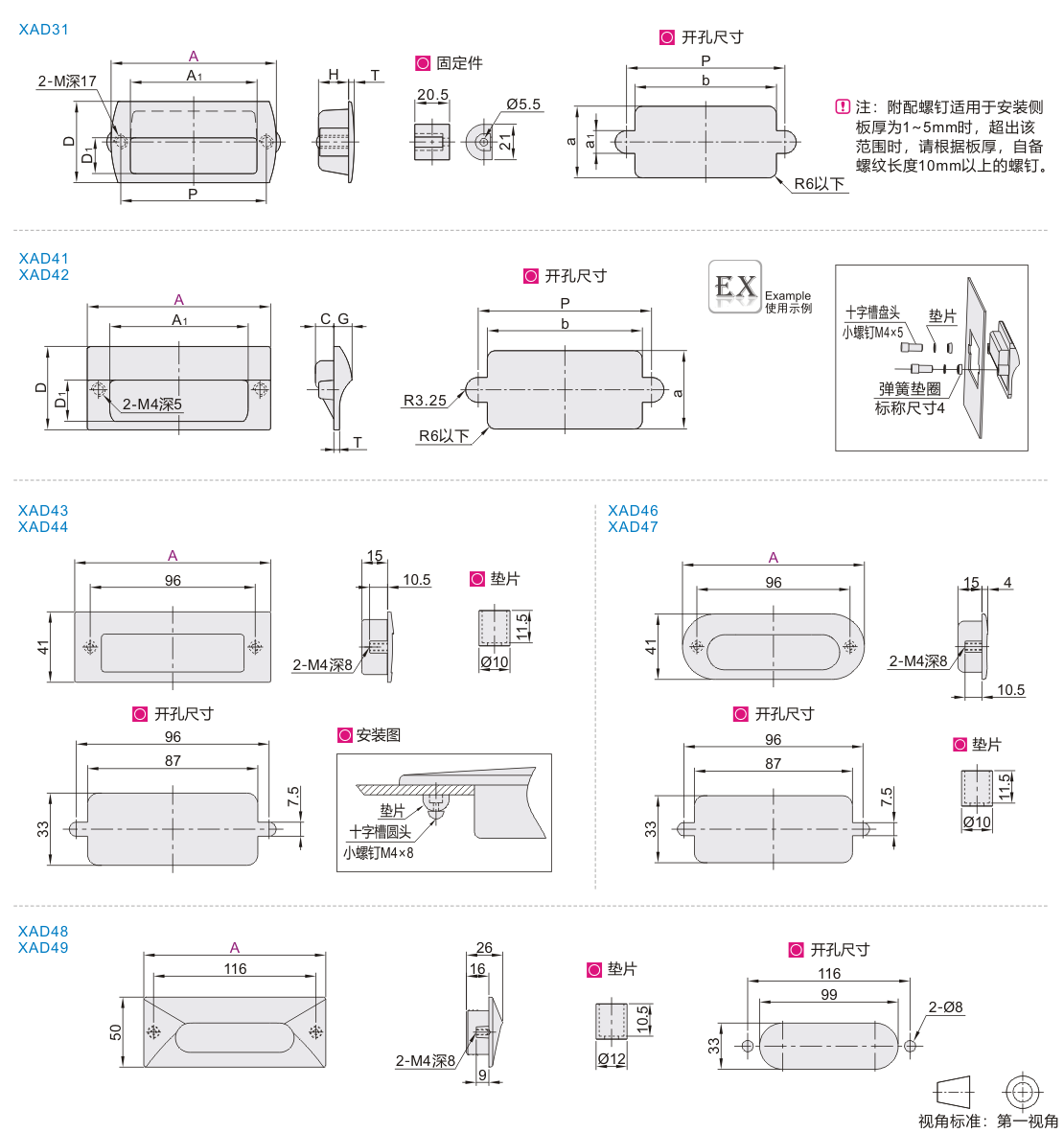

参数图
XAD31~42
| 型号 |
A1 |
D |
D1 | C |
G |
H |
M |
T |
开孔尺寸 |
适用 门板厚度 |
参考重量 (kg/pcs) |
||||
| 代码 | A | P | b | a | a1 | ||||||||||
| XAD31 | 118 | 90 | 58 | 25.5 | — | — | 21.5 | M4 | 4 | 104 | 95 | 48 | 11 | 1~11 | 0.04 |
| 130 | 92 | 86 | 43.5 | 28 | M5 | 5 | 110 | 99 | 71 | 12 | 0.10 | ||||
| XAD41 XAD42 |
70 | 43 | 38 | 17 | 9 | 10.5 | — | — | 3 | 58 | 48 | 25 | — | 0.5~3.2 | 0.02 |
| 90 | 63 | 44 | 21.5 | 11 | 11 | 78 | 68 | 31 | 0.03 | ||||||
| 110 | 83 | 50 | 24.4 | 3.5 | 96 | 90 | 36 | 0.04 | |||||||
| 140 | 109 | 64 | 34 | 11.5 | 126 | 116 | 48 | 0.06 | |||||||
XAD43~49
| 型号 |
参考重量 (kg/pcs) |
标配件 |
|
| 代码 | A | ||
| XAD43 XAD44 |
114 | 0.11 | 垫片 木制门T=2用：十字槽圆头小螺钉M4×8(不锈钢) 木制门T=20用：十字槽圆头小螺钉M4×15(不锈钢) |
| XAD46 XAD47 |
114 | 0.10 | 垫片 木制门T=2用：十字槽圆头小螺钉M4×8(不锈钢) 木制门T=20用：十字槽圆头小螺钉M4×15(不锈钢) |
| XAD48 XAD49 |
130 | 垫片 十字槽圆头小螺钉M4×8 |
|
-
