本体材质
橡胶套
表面处理
产品选型
L
图片仅供参考，请以已选的规格为准
圆形拉手 外装式 后装型 折叠型 临时定位型
条件筛选：
类型 可折叠带螺母型
安装方式 外螺纹安装型
适用行业 通用
固定孔 2螺纹
种类筛选 圆形拉手
产品型号：
请先点击左侧选项进行选型>>
登录后可查看价格、加入购物车、一键购买
立即登录
技术图档
全部型号
3D预览
材质图
参数图
材质图
| 代码 | 类型 | 橡胶套 | 材质 | 表面处理 |
| XAE61 | 可折叠带螺母型 | 无 | Q235 | 镀铬 |
| XAE62 | SUS304 | 镜面抛光 | ||
| XAE64 | 滚磨抛光 | |||
| XAE63 | SUM22L | 镀铬 | ||
| XAL01 | 有 | Q235 | 镀铬 | |
| XAL06 | SUS304 | 镜面抛光 |

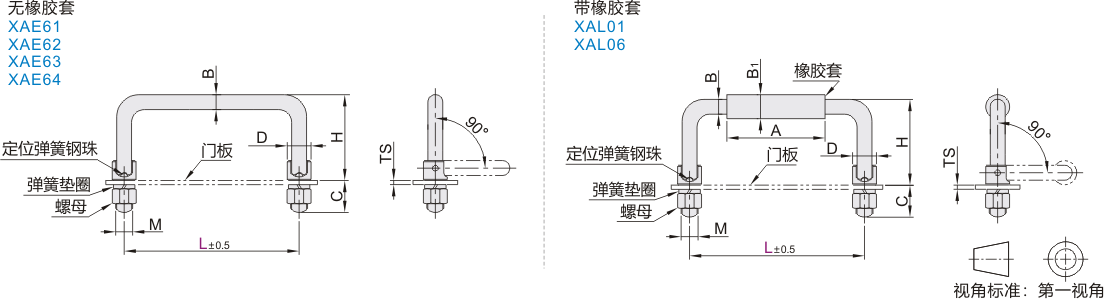

参数图
无橡胶套
| 型号 | B | D | M | C | H | TS | 参考重量 (kg/pcs) |
||||||||||||||||||||||||||||||||||||||||||||
| 代码 | L | ||||||||||||||||||||||||||||||||||||||||||||||||||
| XAE61 XAE62 XAE63 XAE64 |
60 | 6 | 11 | M6 | 13 | 32 | 1~3 | 0.07 | |||||||||||||||||||||||||||||||||||||||||||
| 84 | 0.09 | ||||||||||||||||||||||||||||||||||||||||||||||||||
| 90 | 9 | 16 | M10 | 16 | 41.5 | 0.10 | |||||||||||||||||||||||||||||||||||||||||||||
| 90A | 6 | 11 | M6 | 13 | 32 | 0.10 | |||||||||||||||||||||||||||||||||||||||||||||
| 100 | 9 | 16 | M10 | 16 | 41.5 | 0.12 | |||||||||||||||||||||||||||||||||||||||||||||
| 100A | 6 | 11 | M6 | 13 | 32 | 0.11 | |||||||||||||||||||||||||||||||||||||||||||||
| (100B) | 9 | 16 | M10 | 16 | 41 | 0.12 | |||||||||||||||||||||||||||||||||||||||||||||
| (100C) | 8 | 42 | 0.12 | ||||||||||||||||||||||||||||||||||||||||||||||||
| (100D) | 10 | 18 | 14 | 44 | 0.13 | ||||||||||||||||||||||||||||||||||||||||||||||
| 120 | 9 | 16 | 16 | 41.5 | 0.13 | ||||||||||||||||||||||||||||||||||||||||||||||
| 120A | 6 | 11 | M6 | 13 | 32 | 0.12 | |||||||||||||||||||||||||||||||||||||||||||||
| (120B) | 10 | 18 | M10 | 14 | 44 | 0.16 | |||||||||||||||||||||||||||||||||||||||||||||
| 135 | 9 | 16 | 16 | 41.5 | 0.14 | ||||||||||||||||||||||||||||||||||||||||||||||
| 155 | 0.13 | ||||||||||||||||||||||||||||||||||||||||||||||||||
| (180) | 10 | 18 | 14 | 44 | 0.23 | ||||||||||||||||||||||||||||||||||||||||||||||
带（）规格仅适用于XAE63/XAE64。
带橡胶套
| 型号 | B | D | M | C | H | TS | A | B1 | 参考重量 (kg/pcs) |
||||||||||||||||||||||||||||||||||||||||||
| 代码 | L | ||||||||||||||||||||||||||||||||||||||||||||||||||
| XAL01 | 100 | 9 | 16 | 10 | 16 | 41.5 | 1~3 | 77 | 12.7 | 0.13 | |||||||||||||||||||||||||||||||||||||||||
| XAL06 | 120 | 90 | 18 | 0.14 | |||||||||||||||||||||||||||||||||||||||||||||||
-
