        按钮式方形插销 短程距离 拉起解锁/按压解锁 带弹簧装置

        品牌名称：

        怡合达

        条件筛选：

        颜色 无
        弹簧装置 带弹簧装置
        滑动距离 短程距离
        锁舌形状 方形
        种类筛选 按钮式

        产品型号：

        请先点击左侧选项进行选型>>

        登录后可查看价格、加入购物车、一键购买

        立即登录

            SKU信息
            3D模型
            PDF下载
            3D图库

            技术图档

            全部型号

            3D预览

            材质图

            参数图

            材质图
            代码 类型 材质 颜色
            本体 按钮/锁舌
            HFY35 短程距离 带弹簧装置 拉起解锁 A1080P POM 黑色
            HFY36 按压解锁
            HFY37 POM



            按钮拉起7mm时，锁舌往里缩6mm。

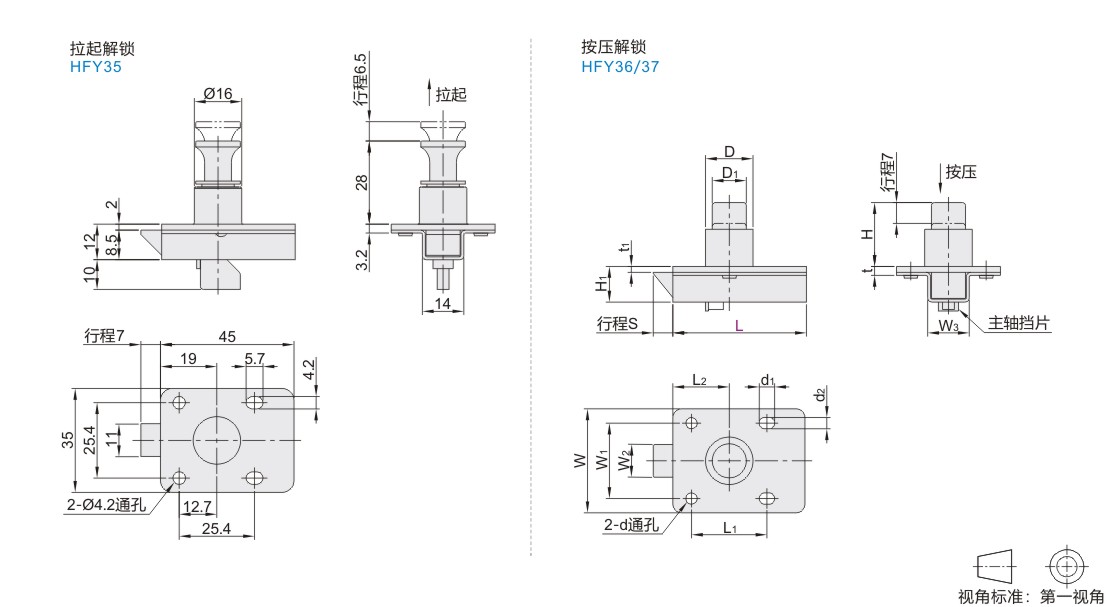

            参数图



            拉起解锁

            型号 参考重量
            (kg/pcs)
            代码 规格
            HFY35 35 0.025


            按压解锁

            型号 W H 行程
            S            		 D D1 d d1 d2 L1 L2 W1 W2 W3 H1 t t1 参考重量
            (kg/pcs)
            代码 L
            HFY36 41 31 20 6 14.5 9.5 4.2 5.4 4.2 22 16.7 22.5 9.8 12 11 2.8 1.9 0.015
            HFY37 45 35 21.5 7 16 11.5 5.7 25.4 19 25.4 11 14 12 3.2 2 0.025
