图片仅供参考，请以已选的规格为准
密封扣 大型门用 可调节型 横向固定
条件筛选：
类型 可调节型
固定方式 横向
适用门 大型门
拔插形式 拔插型
锁芯 无锁芯
种类筛选 密封扣
产品型号：
请先点击左侧选项进行选型>>
登录后可查看价格、加入购物车、一键购买
立即登录
技术图档
全部型号
3D预览
材质图
参数图
材质图
| 代码 | 类型 | 材质 | 表面处理 | |
| FHS55 | 可调节型 | 拔插型 | SUS304 | 拉丝 |
| FHS56 | 镜面抛光 | |||
| FHS29 | ZDC | 镀铬 | ||

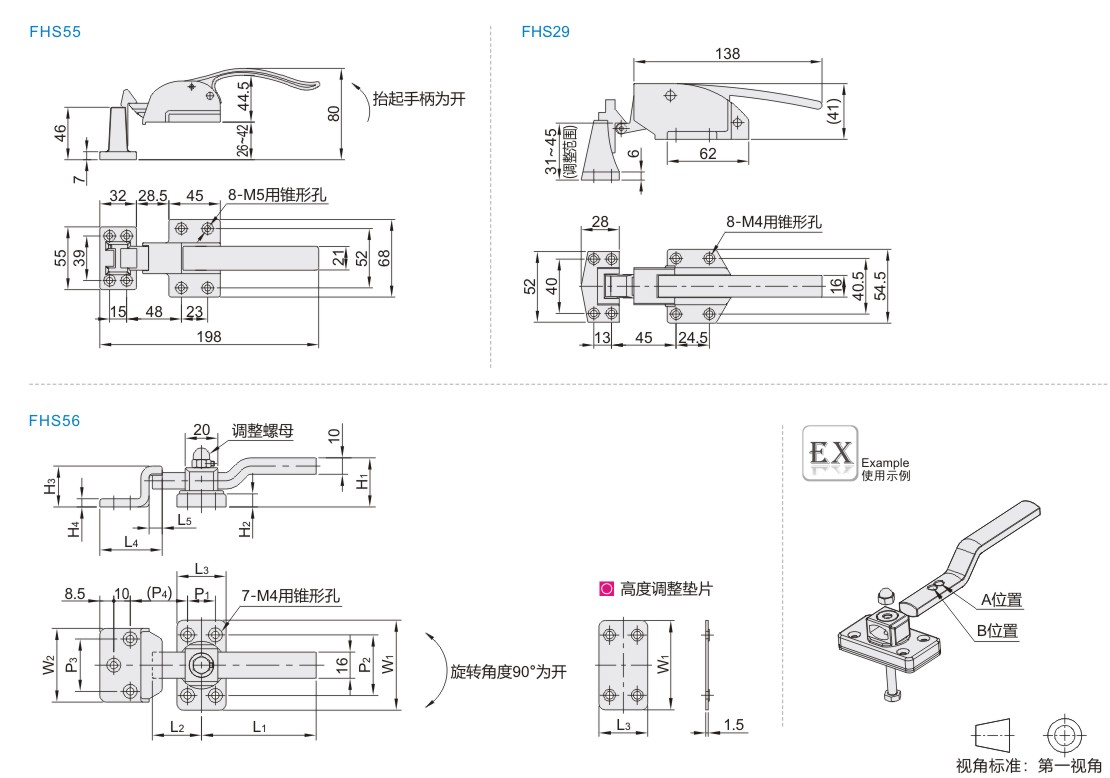

参数图
FHS29-55
| 型号 |
最大静载荷 (N) |
参考重量 (kg/pcs) |
|
| 代码 | 规格 | ||
| FHS55 | 198 | 80 | 0.1 |
| FHS29 | 138 | — | 0.38 |
FHS56
| 型号 |
L1 |
L2 |
L3 |
L4 |
L5 |
W1 |
W2 |
H1 |
H2 |
H3 |
H4 |
P1 |
P2 |
P3 |
P4 |
参考重量 (kg/pcs) |
|
| 代码 | 规格 | ||||||||||||||||
| FHS56 | 70 | 70 | 30 | 30 | 38 | 8 | 55 | 45 | 30 | 8 | 25 | 5 | 17 | 37 | 32 | 35 | 0.19 |
| 70A | 77 | 23 | 28 | ||||||||||||||
| 85 | 85 | 31.5 | 33 | 60 | 33 | 20 | 40 | 35 | 0.22 | ||||||||
| 85A | 92 | 24.5 | 38 | ||||||||||||||
| 100 | 100 | 33.5 | 35 | 39.5 | 8.5 | 65 | 50 | 37 | 26 | 6 | 22 | 43 | 35 | 37 | 0.25 | ||
| 100A | 107 | 26.5 | 30 | ||||||||||||||
-
