        隐藏式铰链 内镶型 外装门 插销型 锥孔型 ZDC

        条件筛选：

        主体材质 ZDC
        安装孔型 锥孔型
        本体形状 内镶型
        适用安装门类型 外装门
        铰链类型 插销型
        种类筛选 隐藏式铰链

        产品型号：

        请先点击左侧选项进行选型>>

        登录后可查看价格、加入购物车、一键购买

        立即登录

          SKU信息
          3D模型
          PDF下载
          3D图库

          技术图档

          全部型号

          3D预览

          产品简介

          材质图

          参数图

          材质图
          代码 类型 适用内/外装门 材质 表面处理
          HFN36 插销型 锥孔型 外装门 ZDC 喷塑(亚光黑)
          HFN37 镀铬

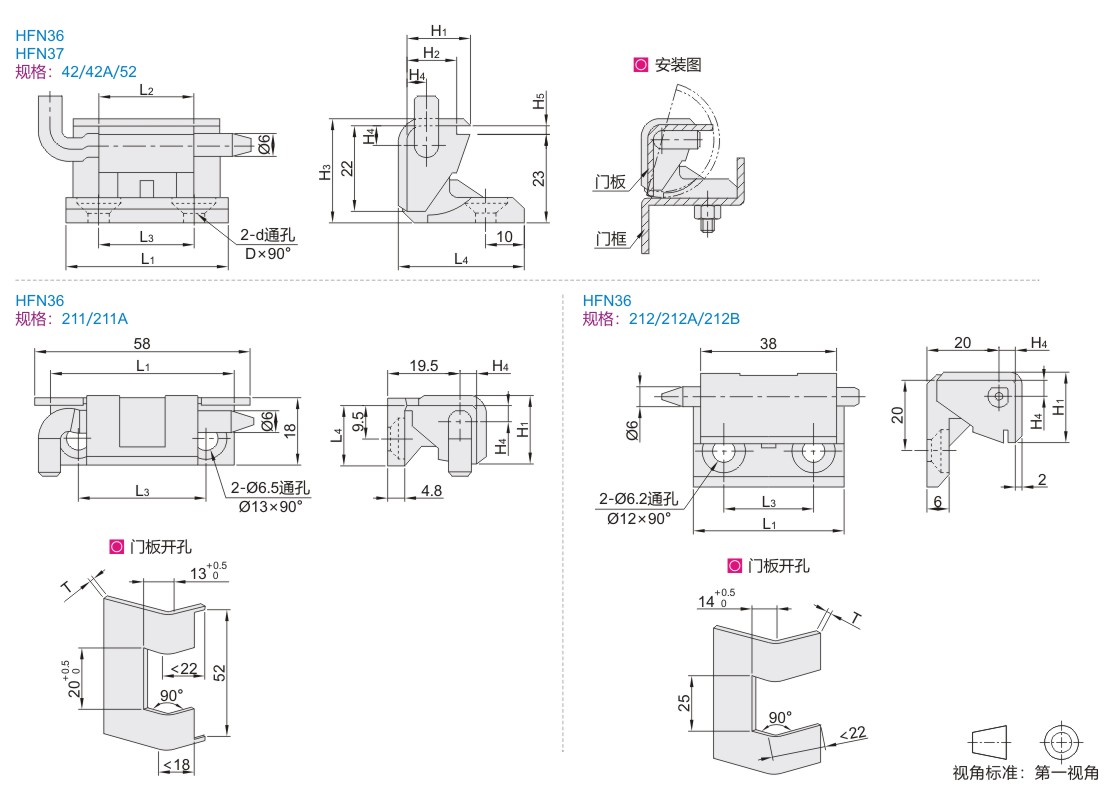

          参数图



           选型表

          型号
          		 L1
          		 L2
          		 L3
          		 L4
          		 H1
          		 H2
          		 H3
          		 H4
          		 H5
          		 D
          		 d
          		  T
          		 负载
          (Kg)
          		 参考重量
          ( Kg/pcs)
          代码  规格
          HFN36
          HFN37          		  42  42  24.5    25   32.7  16  13  27  5.5  2.2   11.5  5.3  — 12  0.14
          42A 42  25   25    33  17.5  14  28  6.2  3.2   12  6.2  0.13
           52  52  40    35   33  18  15.5  27.5  5.5  2.3   12  6.2  0.14
          HFN36  211  49.5 —   34.5   16.5  18.5  — — 4.6  — — — 适用T=1.5mm门板 0.07
          211A 5.1  适用T=2mm门板
           212  42   25  — 19.5  5.1  适用T=2mm门板 0.06
          212A 6.1  适用T=3mm门板
          212B 4.6  适用T=1.5mm门板



          容许负载为使用2个时的数值。
