        隐藏式铰链 条型 内装门 加厚型 固定型 双排锥孔型 拉丝镀铬

        条件筛选：

        主体材质 ZDC
        表面处理 拉丝镀铬
        孔位置 双排型
        安装孔型 锥孔型
        本体形状 加厚型
        适用安装门类型 内装门
        铰链功能 固定型
        铰链类型 条型
        种类筛选 隐藏式铰链

        产品型号：

        请先点击左侧选项进行选型>>

        登录后可查看价格、加入购物车、一键购买

        立即登录

          SKU信息
          3D模型
          PDF下载
          3D图库

          技术图档

          全部型号

          3D预览

          产品简介

          产品问答

          材质图

          参数图

          材质图
          代码 类型 适用内/外装门 材质 表面处理
          主体 连接管
          HFN66 固定型 双排锥孔型 内装门 ZDC SUS201 拉丝镀铬

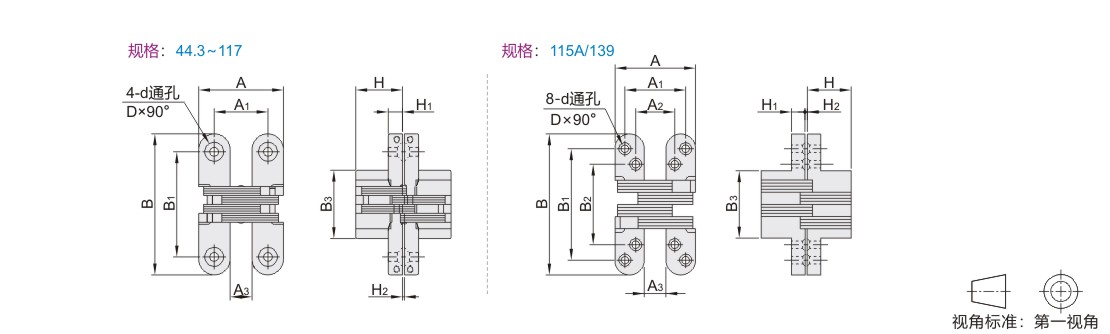

          参数图



           选型表

          型号 A B     A1 A2 A3 B1 B2 B3 H H1 H2 D d 适合门厚
          (mm)          		 负载
          (kg)          		 参考重量
          (Kg/pcs)
          代码 规格
          HFN66 44.3  35  44.3  22  — 9  31  — 20  19  5  0.8      9.3  4.5  ≥15    ≤5 0.05
          61  33.7  61  21.1  8.5  46.5  31  17.7  6.3  4.7  ≥20  ≤10 0.1
          70  42.8  70  26.5  11  51.5  34  23  7  1  5.2  ≥25  ≤15 0.2
          94A 49.5  94  31.5  13.5  73.6  51  27  9.3  10.6  6  ≥30  ≤35 0.3
          117  66.6  117  42.3  18  93  64  36  11.3  1.23  11.3  6.5  ≥35  ≤40 0.7
          115A 77.4  115  42.2  35.2  22  87.5  81.3  61  41  9  1.2  9.8  6  ≥45  ≤45 0.8
          139  96.2  139  80.2  45  29  113  104  75  50  11  1.3  11  6.6  ≥50  ≤50 1.38



          容许负载为使用2个时的数值。
