        隐藏式铰链 条型 内装门 加厚型 三维调节型 单排锥孔型

        条件筛选：

        性价比 精密型
        孔位置 单排型
        安装孔型 锥孔型
        本体形状 加厚型
        适用安装门类型 内装门
        铰链功能 三维调节型
        铰链类型 条型
        种类筛选 隐藏式铰链

        产品型号：

        请先点击左侧选项进行选型>>

        登录后可查看价格、加入购物车、一键购买

        立即登录

          SKU信息
          3D模型
          PDF下载
          3D图库

          技术图档

          全部型号

          3D预览

          产品简介

          材质图

          参数图

          材质图
          代码 类型  适用内/外装门 材质 表面处理/颜色
          HFN71 三维调节型 单排锥孔型 内装门 ZDC  烤漆(黑色)
          HFN72 镀砂铬(银色)
          HFN73 镀砂镍(香槟金色)
          HFN74 SUS304 拉丝

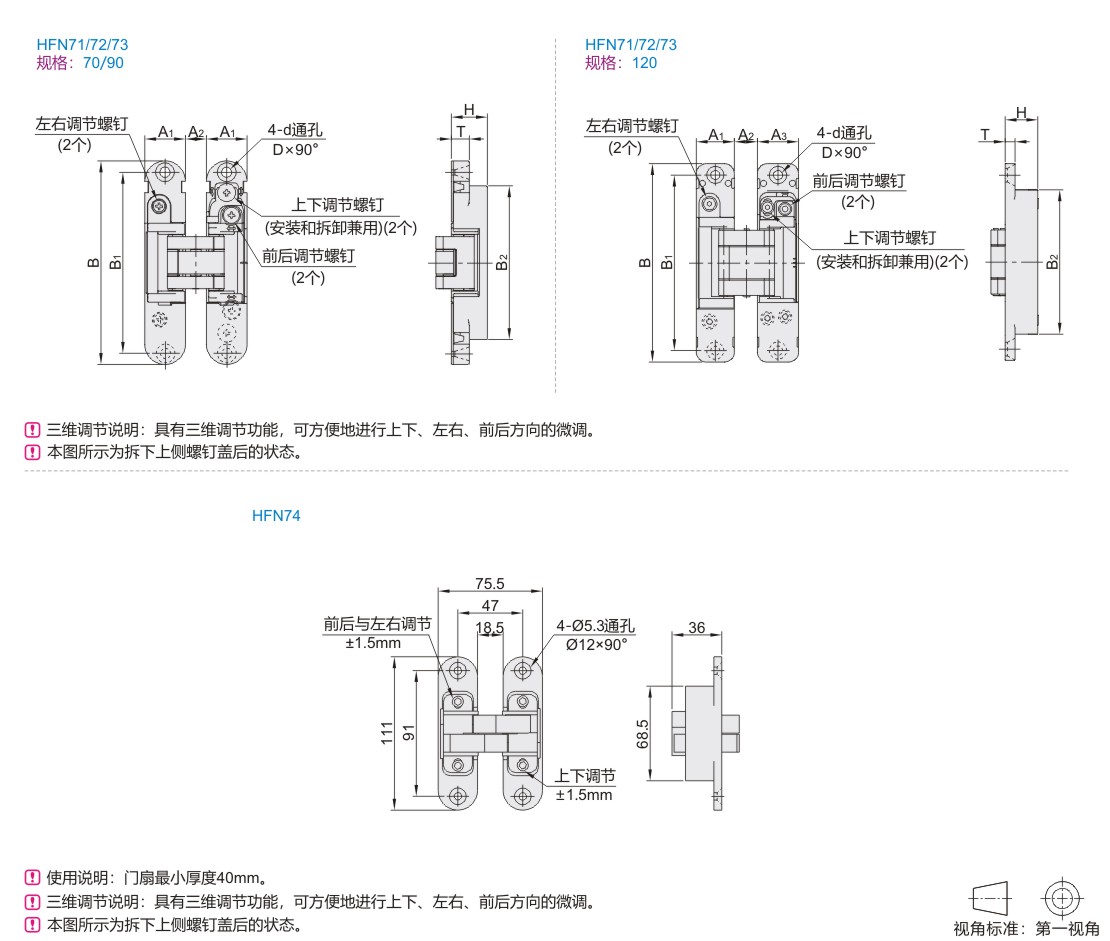

          参数图



           选型表

          型号 B A1 A2 A3 B1 B2 H    T D d 门宽
          		 门高
          		 门厚
          		 门重
          Kg/2个          		 门重
          Kg/3个          		 参考重量
          (Kg/pcs)
          代码 规格
          HFN71
          HFN72
          HFN73          		 70  70  14  8  — 60  50  16   8

           8.3

          		 4.5  600以下 1200以下 19以上 9以下 12以下 0.11
          90  90  18  9.3  80  68  600以下 1500以下 23以上 12以下 16以下 0.19
          120  120  23  14  25  106  88  20   6.5  10.3  5.5  900以下 2400以下 29以上 30以下 40以下 0.37



          型号 负载
             (Kg）          		 参考重量
             (Kg/pcs）
          代码 规格
          HFN74 111  80  0.62



          容许负载为使用2个时的数值。
