主体材质
表面处理
产品选型
规格
图片仅供参考，请以已选的规格为准
隐藏式铰链 条型 内装门 加厚型 三维调节型 双排锥孔型
条件筛选：
性价比 精密型
孔位置 双排型
安装孔型 锥孔型
本体形状 厚型
适用安装门类型 内装门
铰链功能 三维调节型
铰链类型 条型
种类筛选 隐藏式铰链
产品型号：
请先点击左侧选项进行选型>>
登录后可查看价格、加入购物车、一键购买
立即登录
计算选型
技术图档
全部型号
3D预览
产品简介
材质图
参数图
材质图
| 代码 | 类型 |
适用内/外装门 | 材质 | 表面处理/颜色 | |||||||||
| HFN76 | 三维调节型 | 双排锥孔型 | 内装门 | ZDC | 烤漆(银色) | ||||||||
| HFN78 | 烤漆(黑色) | ||||||||||||
| HFN79 | 镀砂铬(银色) | ||||||||||||
| HFN81 | 珍珠铬 | ||||||||||||
| HFN82 | SUS304 | 拉丝 | |||||||||||

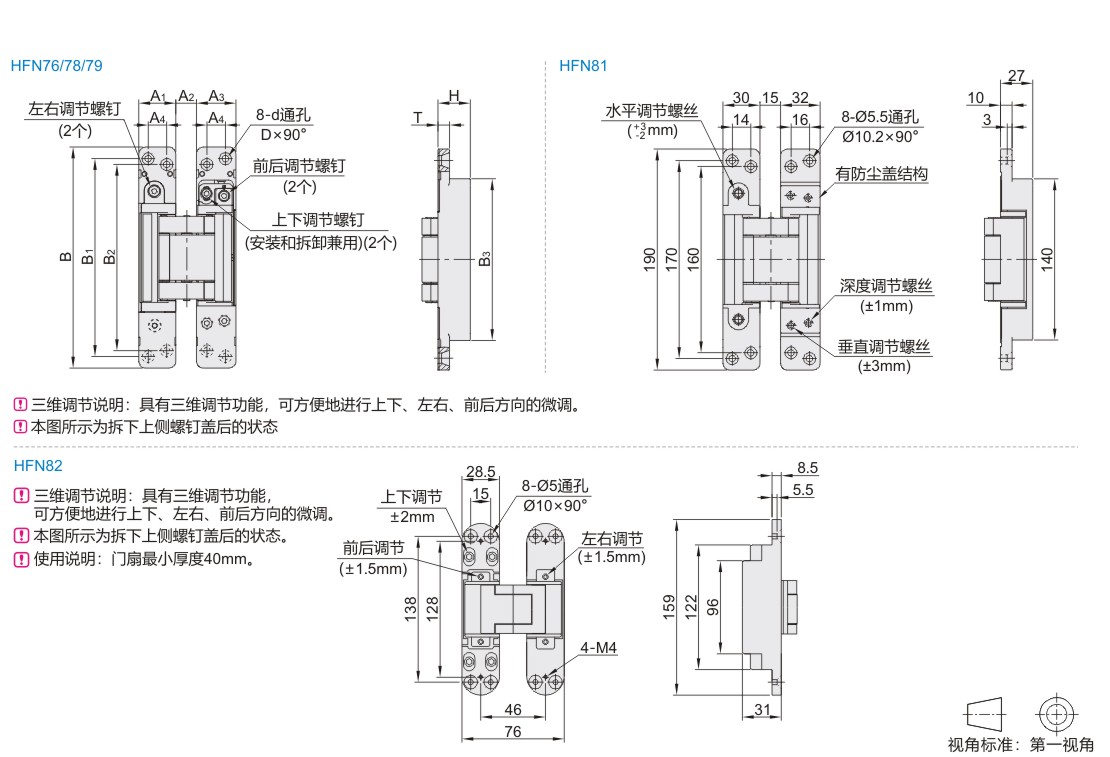

参数图
选型表
| 型号 |
B |
A1 |
A2 |
A3 |
A4 |
B1 |
B2 |
B3 |
H |
T | D |
d |
门宽 |
门高 |
门厚 |
门重 Kg/2个 |
门重 Kg/3个 |
负载 (kg) |
参考重量 (Kg/pcs) |
|
| 代码 | 规格 | |||||||||||||||||||
| HFN76 | 160 | 160 | 29 | 14 | 31 | 14 | 146 | 138 | 113 | 25 | 9 | 10.3 | 5.5 | 900 以下 |
2400 以下 |
35以上 | 45以下 | 60以下 | 45 | 0.77 |
| HFN78 HFN79 |
190 | 190 | 32 | 17.7 | 34 | 16 | 170 | 160 | 139 | 28 | 10 | 38以上 | 100以下 | 125以下 | 100 | 1.05 | ||||
容许负载为使用2个时的数值。
| 型号 |
负载 (Kg） |
参考重量 (Kg/pcs） |
适合门厚 (mm） |
|||||||||
| 代码 | 规格 | |||||||||||
| HFN81 | 190 | 80 | 0.95 | >36 | ||||||||
| HFN82 | 159 | 120 | 0.93 | — | ||||||||
容许负载为使用2个时的数值。
-
