型号筛选
未生成型号，还有 4 项未选择
代码
参数选型
表面处理
适用安装门类型
产品选型
规格
图片仅供参考，请以已选的规格为准
隐藏式铰链 内镶型 插销型 螺孔型 ZDC
条件筛选：
主体材质 ZDC
安装孔型 螺孔型
本体形状 内镶型
铰链类型 插销型
种类筛选 隐藏式铰链
产品型号：
请先点击左侧选项进行选型>>
登录后可查看价格、加入购物车、一键购买
立即登录
计算选型
技术图档
全部型号
3D预览
产品简介
材质图

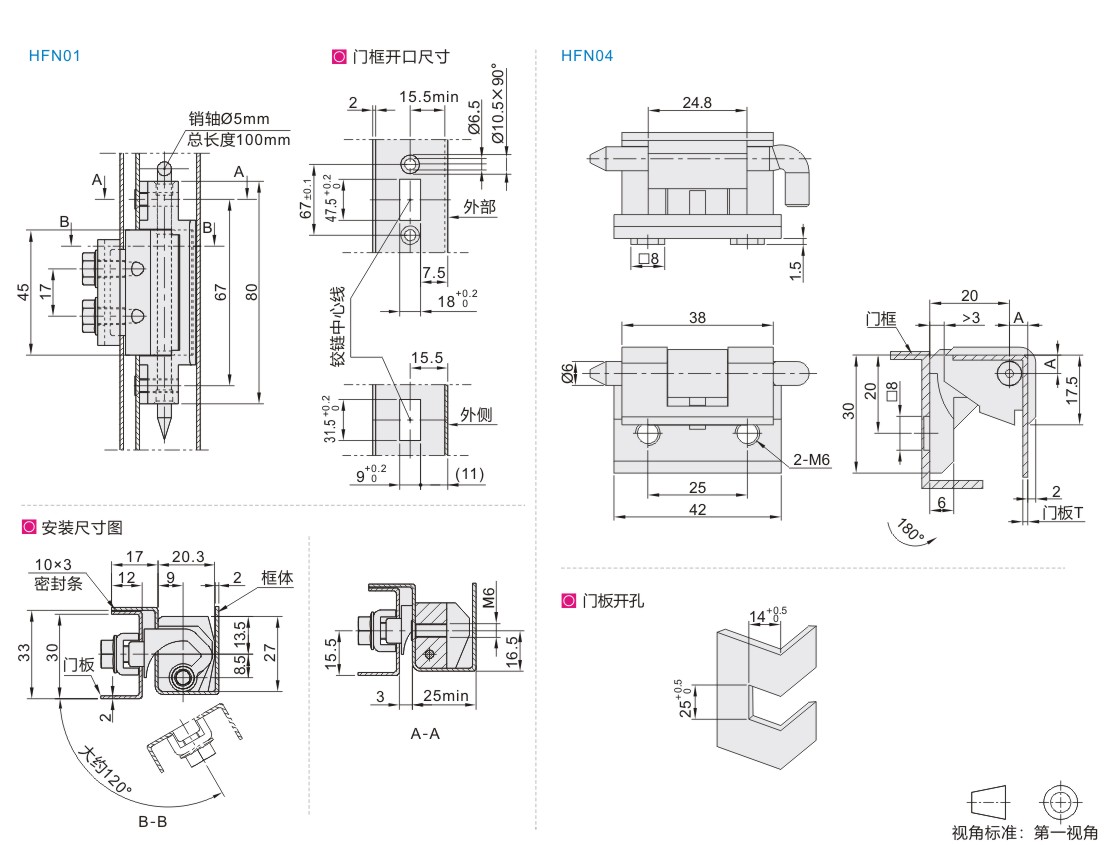

参数图
材质图
| 代码 | 类型 | 适用内/外装门 | 材质 | 表面处理 | |
| HFN01 | 插销型 | 螺孔型 | 内装门 | ZDC | 镀锌 |
| HFN04 | 外装门 | 喷塑(黑淡光) | |||
参数图
选型表
| 型号 | 负载 (kg) |
参考重量 (kg/pcs) |
||||||||||||||
| 代码 | 规格 | |||||||||||||||
| HFN01 | 80 | 20 | 0.22 | |||||||||||||
容许负载为使用2个时的数值。
| 型号 | A | 适用门板厚度T | 负载 (kg) |
参考重量 (kg/pcs) |
|||||||||||||||||||||||||||
| 代码 | 规格 | ||||||||||||||||||||||||||||||
| HFN04 | 42 | 4.6 | 1.5 | 19.8 | 0.092 | ||||||||||||||||||||||||||
| 42A | 5.1 | 2 | |||||||||||||||||||||||||||||
| 42B | 6.1 | 3 | |||||||||||||||||||||||||||||
容许负载为使用2个时的数值。
-
