隐藏式铰链 内镶型 外装门 插销型 HFN16-21
条件筛选：
安装孔型 锥孔+腰孔型
本体形状 内镶型
适用安装门类型 外装门
铰链类型 插销型
种类筛选 隐藏式铰链
产品型号：
请先点击左侧选项进行选型>>
登录后可查看价格、加入购物车、一键购买
立即登录
计算选型
技术图档
全部型号
3D预览
产品简介
材质图
参数图
材质图
| 代码 | 类型 | 适用内/外装门 | 材质 | 表面处理 | |
| HFN16 | 插销型 | 锥孔+腰孔型 | 外装门 | SUS304 | 滚磨抛光 |
| HFN17 | 喷漆黑色 | ||||
| HFN22 | 滚筒研磨 | ||||
| HFN18 | SPCC | 喷漆黑色 | |||
| HFN21 | 镀锌 | ||||

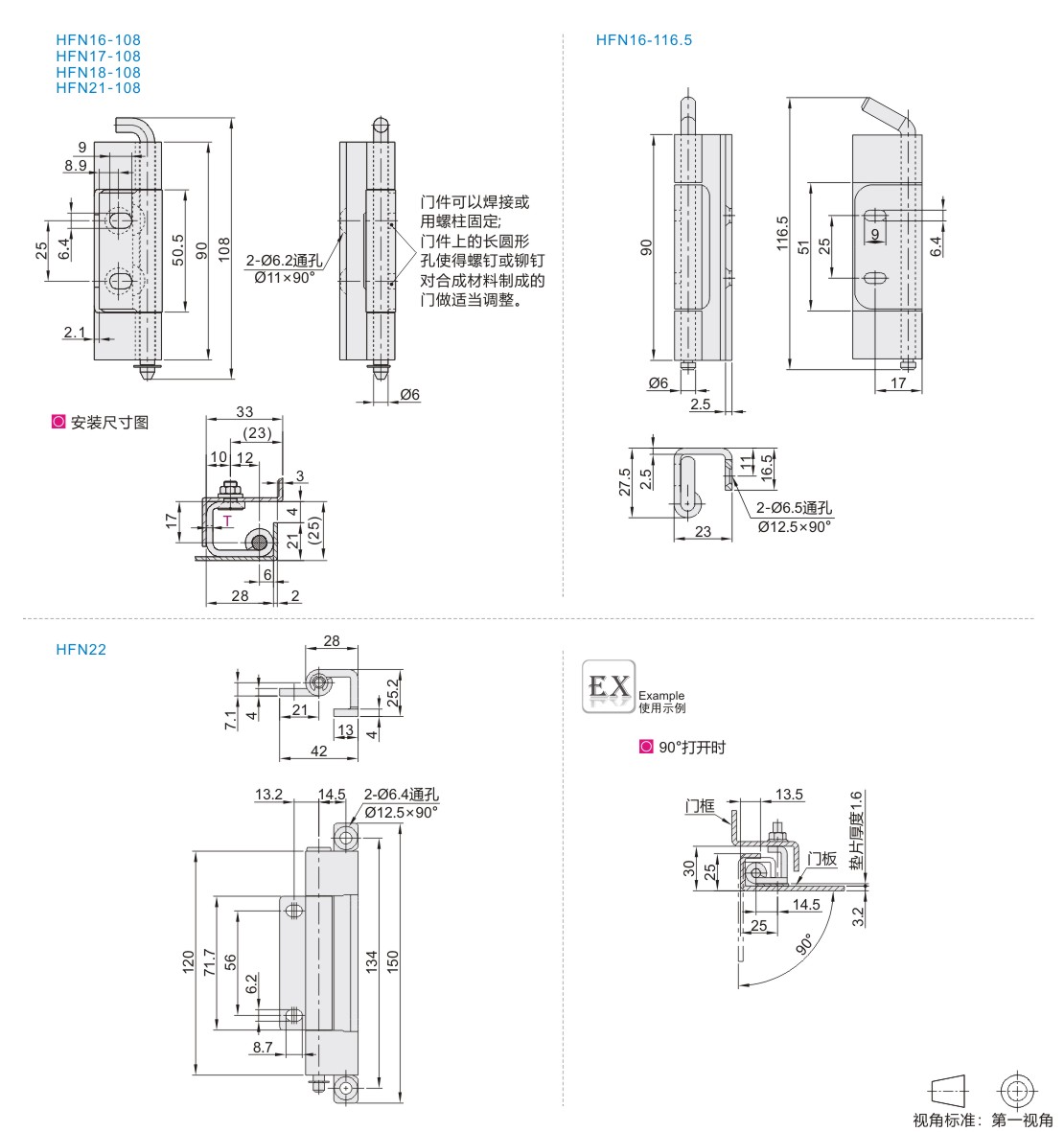

参数图
选型表
| 型号 | T | 负载 (kg) |
参考重量 (kg/pcs) |
||||||||||||||||||||
| 代码 | 规格 | ||||||||||||||||||||||
| HFN16 | 108 | 2.5 | 25 | 0.15 | |||||||||||||||||||
| 116.5 | 0.13 | ||||||||||||||||||||||
| HFN17 | 108 | 0.15 | |||||||||||||||||||||
| HFN18 | 0.18 | ||||||||||||||||||||||
| HFN21 | |||||||||||||||||||||||
容许负载为使用2个时的数值。
| 型号 | 负载 (Kg) |
参考重量 (kg/pcs) |
|
| 代码 | 规格 | ||
| HFN22 | 150 | 40 | 0.28 |
容许负载为使用2个时的数值。
-
