型号筛选
未生成型号，还有 5 项未选择
代码
参数选型
主体材质
孔位置
表面处理
产品选型
规格
图片仅供参考，请以已选的规格为准
拆卸式铰链 拔插型 螺孔型 半圆柱型
条件筛选：
拔插方向 通用侧
安装孔型 螺孔型
本体形状 半圆柱型
适用安装门类型 内/外装门
铰链类型 拔插型
种类筛选 拆卸式铰链
产品型号：
请先点击左侧选项进行选型>>
登录后可查看价格、加入购物车、一键购买
立即登录
计算选型
技术图档
全部型号
3D预览
产品简介
材质图
参数图
材质图
| 代码 | 类型 | 适用内/外装门 | 材质 | 表面处理/颜色 | |
| HFH15 | 通用侧拔插 | 落差型 | 内/外装门 | SUS304 | 镜面抛光 |
| HFH16 | ZDC | 镀铬 | |||
| HFH21 | 一字型 | ||||
| HFH22 | 喷塑(亚光黑) | ||||
| HFH23 | SUS316 | 拉丝 | |||
| HFH24 | SUS304 | 镜面抛光 | |||

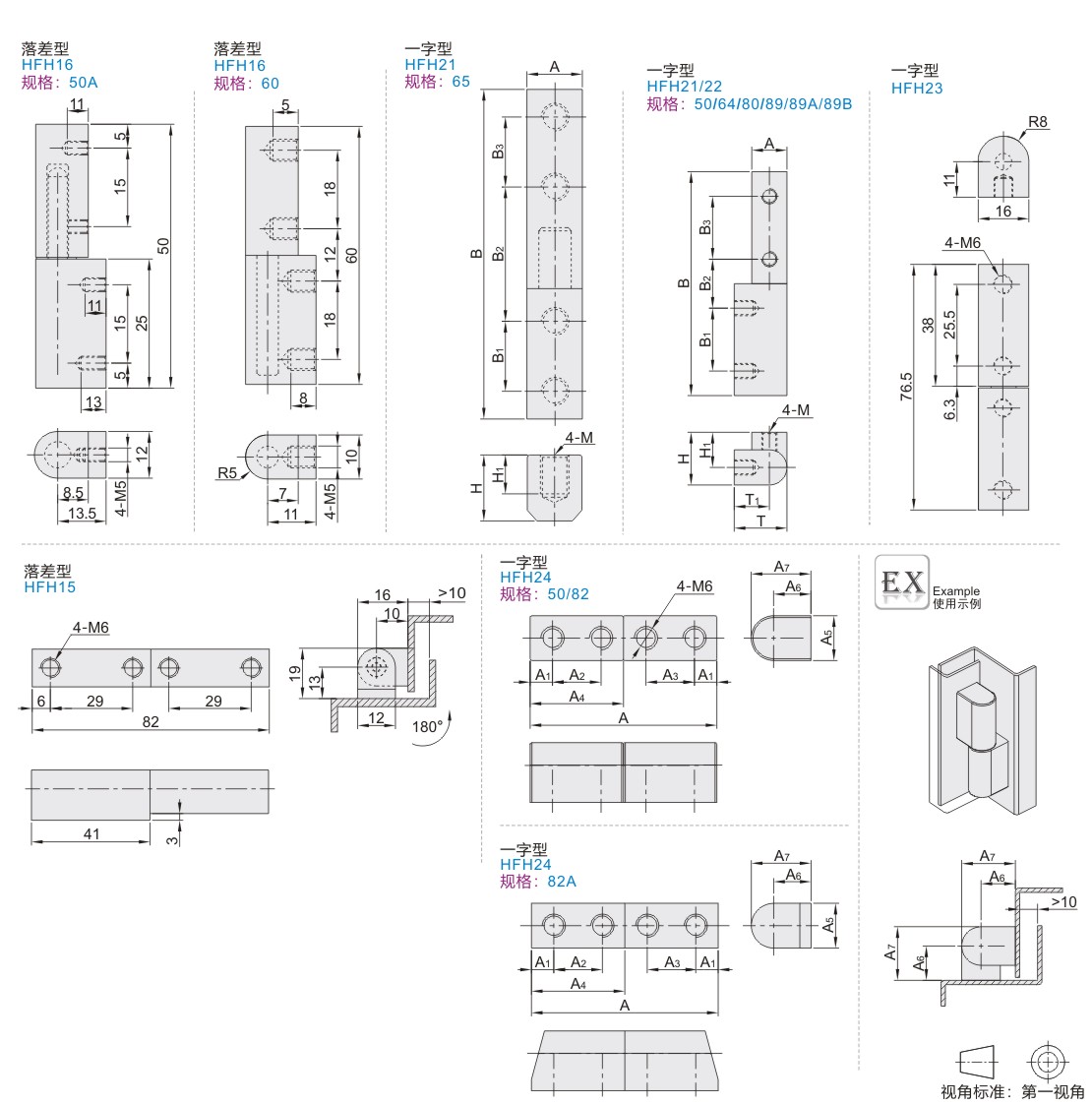

参数图
HFH15/HFH16~23
| 型号 | 负载 (kg) |
参考重量 (kg/pcs) |
|
| 代码 | 规格 | ||
| HFH15 | 82 | 39 | 0.061 |
| HFH16 | 50A | 15 | 0.05 |
| 60 | |||
| HFH23 | 76.5 | 20 | 0.15 |
容许负载为使用2个时的数值。
HFH24
| 型号 |
A |
A1 |
A2 |
A3 |
A4 |
A5 |
A6 |
A7 |
负载 (Kg） |
参考重量 (Kg/pcs） |
|
| 代码 | 规格 | ||||||||||
| HFH24 | 50 | 50 | 6 | 13 | 13 | 25 | 12 | 10 | 16 | 31.3 | 0.1 |
| 82 | 82 | 6 | 29 | 29 | 41 | 39 | 0.061 | ||||
| 82A | 82 | 6.3 | 28.5 | 28.5 | 41 | 37.8 | 0.08 | ||||
容许负载为使用2个时的数值。
HFH21~22
| 型号 |
A |
B |
B1 |
B2 |
B3 |
T |
T1 |
H |
H1 |
M |
负载 (Kg） |
参考重量 (Kg/pcs） |
|
| 代码 | 规格 | ||||||||||||
| HFH21 | 65 | 10 | 65 | 14 | 27 | 14 | — | — | 12 | 7 | M5 | 15 | 0.04 |
| HFH21 HFH22 |
50 | 12 | 50 | 13 | 12 | 13 | 16 | 10 | 16 | 10 | M6 | 10 | 0.05 |
| 64 | 15 | 64 | 19 | 13 | 19 | 17.5 | 17.5 | M5 | 18 | 0.07 | |||
| 80 | 12 | 80 | 29 | 11 | 29 | 16 | 16 | M6 | 22 | 0.07 | |||
| 89 | 14 | 89 | 25 | 19.5 | 25 | 21.5 | 15 | 17.5 | 11 | M8 | 25 | 0.14 | |
| 89A | 17 | 10 | 17 | 10 | 23 | 0.07 | |||||||
| 89B | 21 | 14 | 21 | 14 | 25 | 0.15 | |||||||
容许负载为使用2个时的数值。
-
