型号筛选
未生成型号，还有 6 项未选择
代码
参数选型
主体材质
承载
拔插方向
表面处理
产品选型
规格
图片仅供参考，请以已选的规格为准
拆卸式铰链 拔插型 焊接型 平型
条件筛选：
安装孔型 焊接型
本体形状 平型
铰链类型 拔插型
种类筛选 拆卸式铰链
产品型号：
请先点击左侧选项进行选型>>
登录后可查看价格、加入购物车、一键购买
立即登录
计算选型
技术图档
全部型号
3D预览
产品简介
材质图
参数图
材质图
| 代码 | 类型 |
载荷 | 拔插方向 | 材质 | 表面处理 | |
| HFP31 | 拔插型 | 焊接型 | 轻载型 | 左侧 | SPCC | 镀锌 |
| HFP32 | SUS304 | — | ||||
| HFP36 | 右侧 | SPCC | 镀锌 | |||
| HFP37 | SUS304 | — | ||||
| HFP51 | 重载型 | 左侧 | SPCC | 镀锌 | ||
| HFP52 | SUS304 | 镜面抛光 | ||||
| HFP56 | 右侧 | SPCC | 镀锌 | |||
| HFP57 | SUS304 | 镜面抛光 | ||||
图示为左侧拔插型。

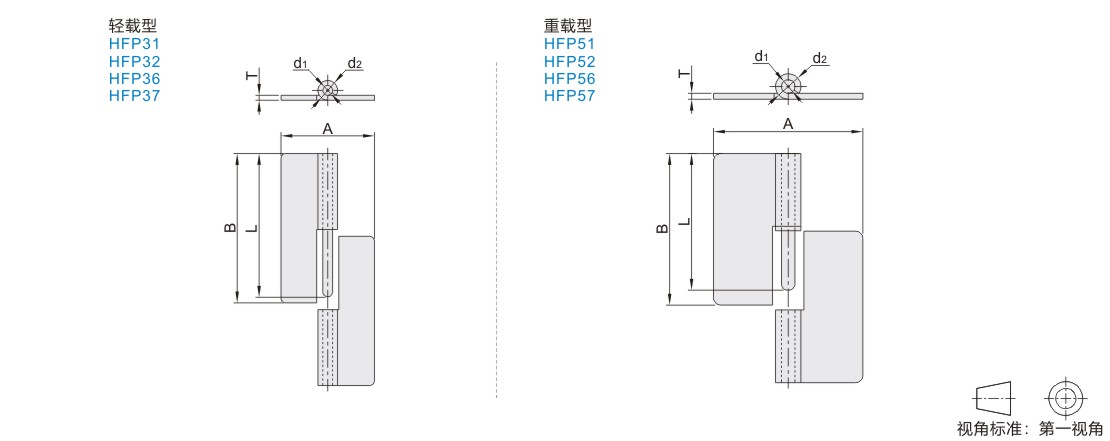

参数图
轻载型
| 型号 |
A |
B |
L |
d1 |
d2 |
T |
负载 (kg) |
参考重量 (kg/pcs) |
|
| 代码 | 规格 | ||||||||
| HFP31 HFP32 HFP36 HFP37 |
50 | 32 | 50 | 49 | 4 | 7 | 1.5 | 10 | 0.03 |
| 64 | 36 | 64 | 62 | 12 | 0.04 | ||||
| 75 | 38 | 75 | 72.5 | 8 | 2 | 18 | 0.06 | ||
容许负载为使用2个时的数值。
重载型
| 型号 |
A |
B |
L |
d1 |
d2 |
T |
负载 (kg) |
参考重量 (kg/pcs) |
|
| 代码 | 规格 | ||||||||
| HFP51 HFP52 HFP56 HFP57 |
50 | 39 | 50 | 45 | 5 | 10 | 2.5 | 30 | 0.06 |
| 65 | 50 | 65 | 64.5 | 0.09 | |||||
| 75 | 70 | 75 | 70 | 6 | 12 | 3 | 45 | 0.18 | |
| 100 | 83 | 100 | 90 | 8 | 16 | 4 | 60 | 0.40 | |
| 125 | 100 | 125 | 115 | 9 | 17 | 65 | 0.50 | ||
容许负载为使用2个时的数值。
-
