拆卸式铰链 平型 拔插型 锥孔型 钛合金 抛丸处理
条件筛选：
主体材质 钛合金
表面处理 抛丸处理
安装孔型 锥孔型
本体形状 平型
铰链类型 拔插型
种类筛选 拆卸式铰链
产品型号：
请先点击左侧选项进行选型>>
登录后可查看价格、加入购物车、一键购买
立即登录
计算选型
技术图档
全部型号
3D预览
产品简介
材质图
参数图
材质图
| 代码 | 类型 | 拔插方向 | 材质 | 表面处理 | |
| HFT86 | 拔插型 | 左右偏置锥孔型 | 左侧 | 钛合金 | 抛丸处理 |
| HFT88 | 右侧 | ||||
| HFT32 | 锥孔型 | 左侧 | |||
| HFT37 | 右侧 | ||||
图示为左侧拔插型。

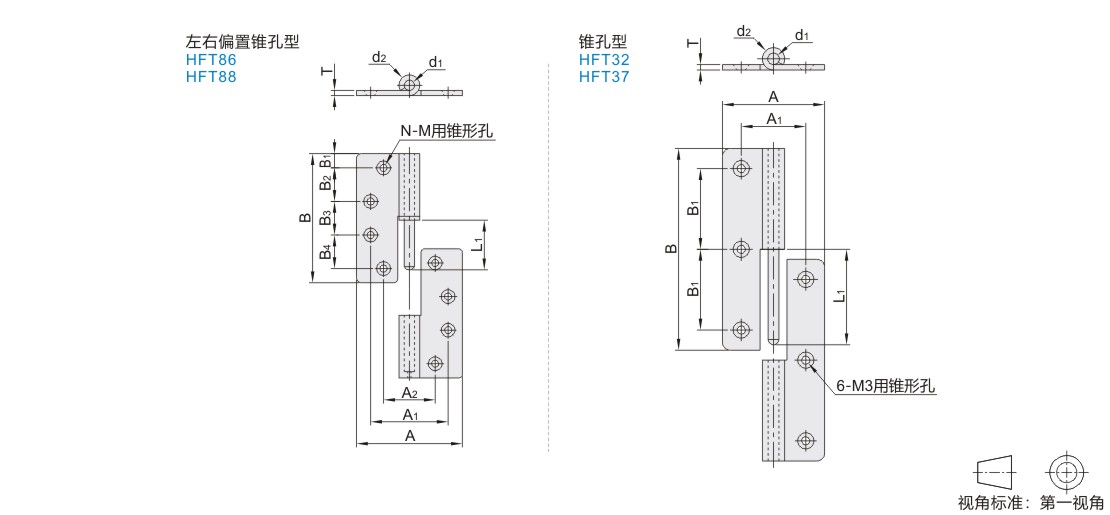

参数图
左右偏置锥孔型
| 型号 |
A |
B |
A1 |
A2 |
B1 |
B2 |
B3 |
B4 |
L1 |
d1 |
d2 |
T |
N |
M |
参考重量 (Kg/pcs） |
|
| 代码 | 规格 | |||||||||||||||
| HFT86 HFT88 |
65 | 50 | 65 | 36 | 30 | 10.5 | 22 | — | 22 | 26 | 5 | 10.5 | 2.5 | 6 | M4 | 0.06 |
| 75 | 70 | 75 | 50 | 40 | 27 | 27 | 29 | 6 | 12 | 3 | M5 | 0.1 | ||||
| 100 | 82 | 100 | 60 | 11 | 26 | 26 | 26 | 39 | 8 | 16 | 4 | 8 | 0.2 | |||
锥孔型
| 型号 |
A |
B |
A1 |
B1 |
L1 |
d1 |
d2 |
T |
负载 (Kg） |
参考重量 (Kg/pcs） |
|
| 代码 | 规格 | ||||||||||
| HFT32 HFT37 |
50 | 32 | 50 | 21 | 20 | 24 | 4 | 7.3 | 1.5 | 7 | 0.02 |
| 64 | 36 | 64 | 24 | 24 | 31 | 7.3 | 1.5 | 10 | 0.02 | ||
| 75 | 38 | 75 | 24 | 30 | 35 | 8.3 | 2 | 15 | 0.04 | ||
容许负载为使用2个时的数值。
-
