        拆卸式铰链 平型 拔插型 HFT51-57

        条件筛选：

        孔位置 对称型
        安装孔型 锥孔型
        本体形状 平型
        铰链类型 拔插型
        种类筛选 拆卸式铰链

        产品型号：

        请先点击左侧选项进行选型>>

        登录后可查看价格、加入购物车、一键购买

        立即登录

          SKU信息
          3D模型
          PDF下载
          3D图库

          技术图档

          全部型号

          3D预览

          产品简介

          材质图

          参数图

          材质图
          代码 类型 拔插方向 材质 表面处理
          HFT51 拔插型 锥孔型/
          圆孔型          		 左侧 SUS304 —
          HFT52 SPCC 镀锌
          HFT56 右侧 SUS304 —
          HFT57 SPCC 镀锌



          图示为左侧拔插型。

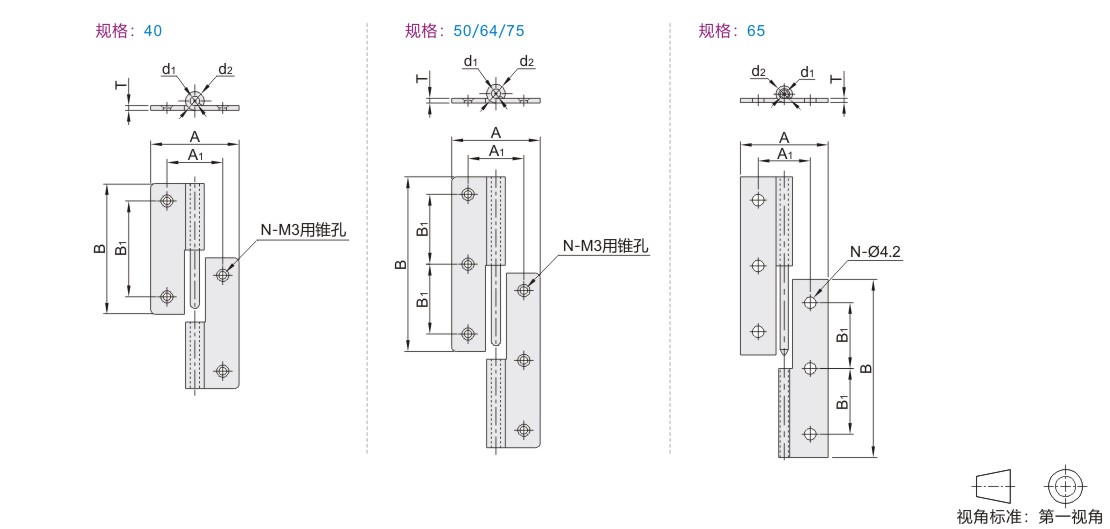

          参数图



          选型表

          型号
          		 A
          		 B
          		 A1
          		 B1
          		 d1
          		 d2
          		 T
          		 孔数
          N
          		 负载
          (kg)
          		 参考重量
          (kg/pcs)
          代码 规格
          HFT51
          HFT52
          HFT56
          HFT57          		 40 31 40 16 20 3.5 6.9 1.5 4 11 0.02
          50 32 50 21 4 7 6 13 0.03
          64 36 64 24 24 17 0.04
          75 38 75 30 8 2 22 0.06
          HFT56 65 32 65 19 24 3 6 1.5 16 0.045



          容许负载为使用2个时的数值。
