型号筛选
未生成型号，还有 7 项未选择
代码
参数选型
主体材质
孔位置
拔插方向
本体形状
表面处理
产品选型
规格
图片仅供参考，请以已选的规格为准
拆卸式铰链 拔插型 锥孔型 升降型
条件筛选：
性价比 精密型
安装孔型 锥孔型
铰链功能 升降型
铰链类型 拔插型
种类筛选 拆卸式铰链
产品型号：
请先点击左侧选项进行选型>>
登录后可查看价格、加入购物车、一键购买
立即登录
计算选型
技术图档
全部型号
3D预览
产品简介
材质图
参数图
材质图
| 代码 | 类型 |
拔插方向 | 材质 | 表面处理/颜色 | ||
| HFT71 | 长轴型 | 对称型 | 锥孔型 | 左侧 | SUS304 | — |
| HFT73 | 右侧 | |||||
| HFT75 | 短轴型 | 左侧 | ||||
| HFT77 | 右侧 | |||||
| HFT33 | 左右偏置型 | 左侧 | ADC12 | 烤漆(亚光黑) | ||
| HFT34 | 右侧 | |||||
HFT33/HFT34不符合RoHS标准

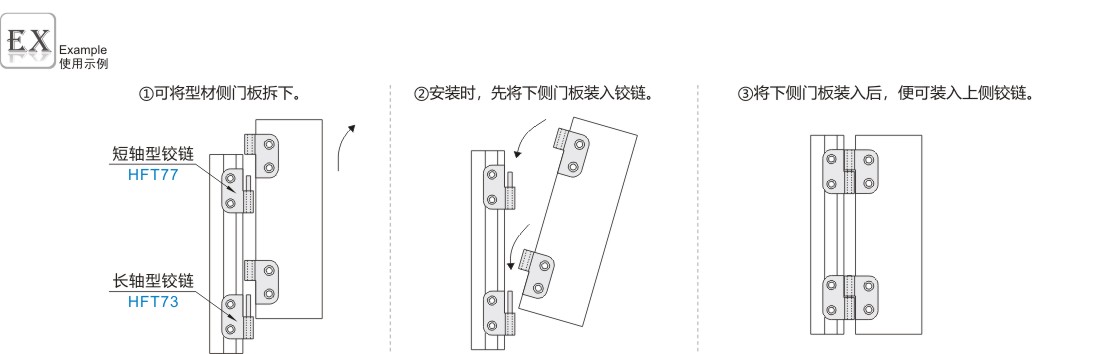

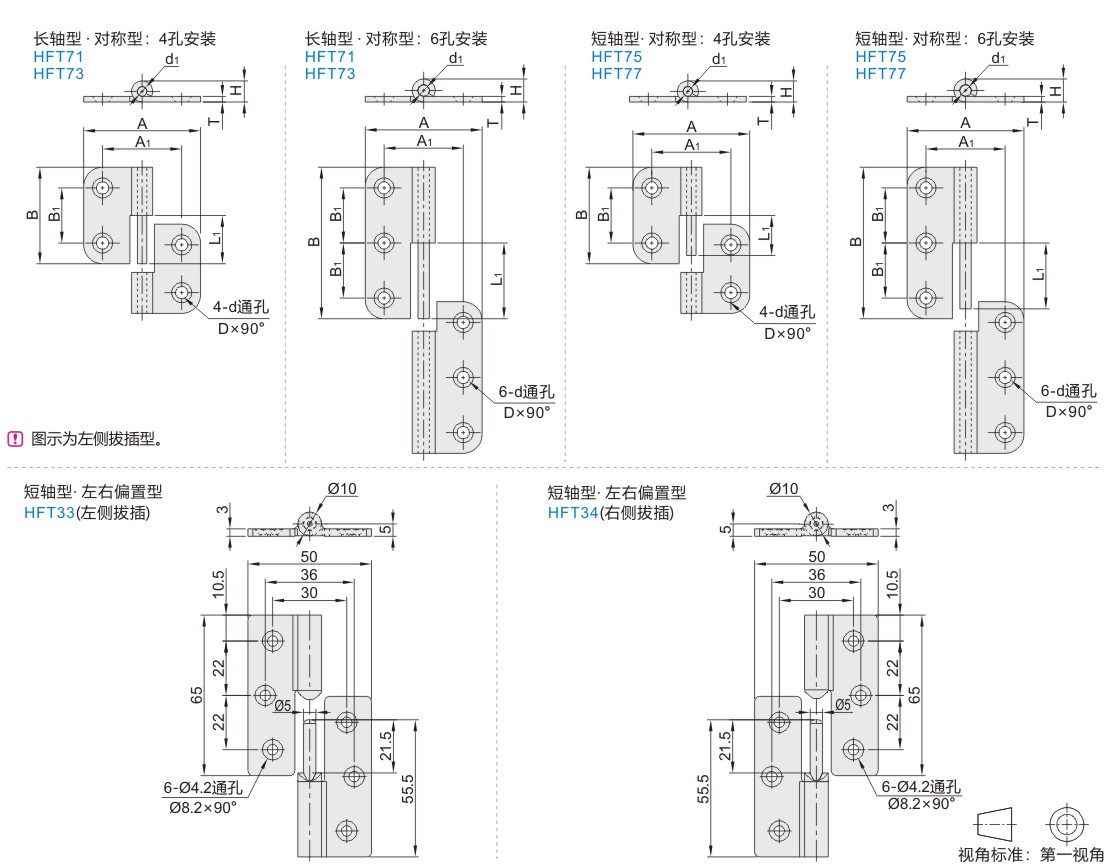

参数图
长轴型/短轴型·对称型
| 型号 |
A |
B |
A1 |
B1 |
L1 |
H |
T |
D |
d |
d1 |
负载 (kg) |
参考重量 (kg/pcs) |
||
| 代码 | 规格 | 长轴型 | 短轴型 | |||||||||||
| 4孔安装 HFT71 HFT73 HFT75 HFT77 |
41 | 36 | 41 | 21 | 25 | 19 | 14 | 9.2 | 2 | 8.6 | 5.5 | 5 | 9 | 0.034 |
| 48 | 48 | 48 | 32 | 30 | 22 | 17 | 12 | 0.049 | ||||||
| 59 | 62 | 59 | 42 | 37 | 29 | 24 | 12.2 | 3 | 10.6 | 6.5 | 6 | 25 | 0.111 | |
| 70 | 80 | 70 | 47 | 43 | 34 | 29 | 30 | 0.162 | ||||||
| 6孔安装 HFT71 HFT73 HFT75 HFT77 |
66 | 36 | 66 | 21 | 25 | 31 | 26 | 9.2 | 2 | 8.6 | 5.5 | 5 | 11 | 0.055 |
| 78 | 48 | 78 | 32 | 30 | 37 | 32 | 15 | 0.080 | ||||||
| 96 | 62 | 96 | 42 | 37 | 47 | 42 | 12.2 | 3 | 10.6 | 6.5 | 6 | 38 | 0.185 | |
| 113 | 80 | 113 | 47 | 43 | 56 | 51 | 40 | 0.266 | ||||||
容许负载为使用2个时的数值。
短轴型·左右偏置型
| 型号 |
参考重量 (kg/pcs） |
|
| 代码 | 规格 | |
| HFT33 HFT34 |
65 | 0.036 |
-
