型号筛选
未生成型号，还有 5 项未选择
代码
参数选型
孔位置
拔插方向
表面处理
产品选型
规格
图片仅供参考，请以已选的规格为准
拆卸式铰链 旗型 拔插型 锥孔型/左右偏置锥孔型 A6063S-T5 本色阳极氧化
条件筛选：
性价比 普通型
主体材质 A6063S-T5
安装孔型 锥孔型
本体形状 旗型
铰链类型 拔插型
种类筛选 拆卸式铰链
产品型号：
请先点击左侧选项进行选型>>
登录后可查看价格、加入购物车、一键购买
立即登录
计算选型
技术图档
全部型号
3D预览
产品简介
材质图
参数图
材质图
| 代码 | 类型 |
性价比 | 拔插方向 | 材质 | 表面处理 | |
| E-HFC71 | 拔插型 | 锥孔型 | 经济型 | 右侧 | A6063S-T5 | 喷砂 本色阳极氧化 |
| E-HFC74 | 左侧 | |||||
| HFC71 | 普通型 | 右侧 | 拉丝 本色阳极氧化 |
|||
| HFC74 | 左侧 | |||||
| HFC76 | 左右偏置锥孔型 | 右侧 | ||||
| HFC78 | 左侧 | |||||
仅HFC71、HFC74、HFC76、HFC78
适用RoHS标准。

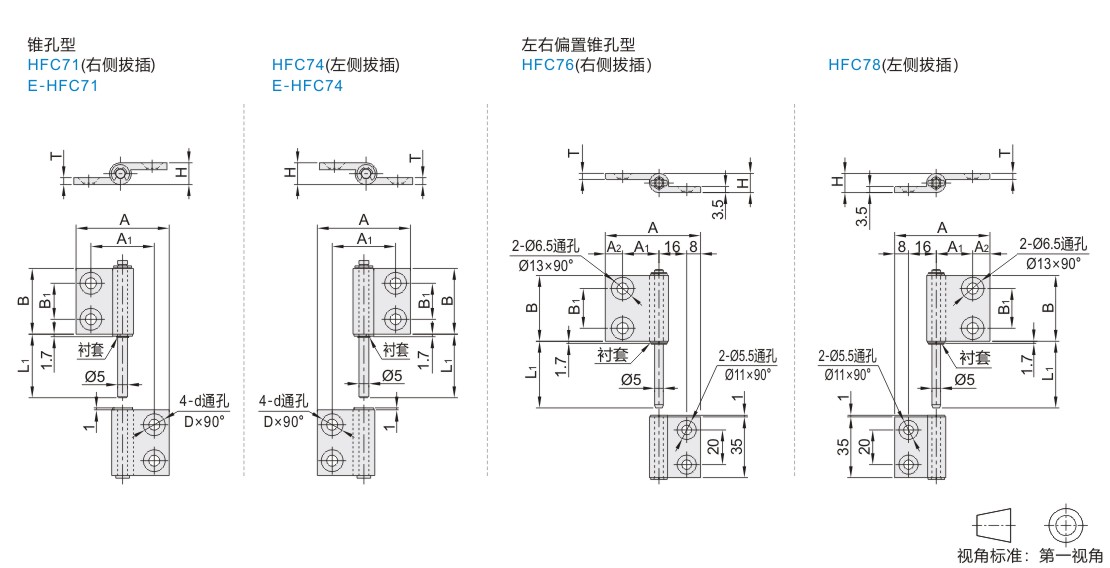

参数图
锥孔型
| 型号 |
A |
B |
A1 |
B1 |
L1 |
d |
D |
T |
H |
负载 (kg) |
参考重量 (kg/pcs) |
|
| 代码 | 规格 | |||||||||||
| HFC71 HFC74 |
35 | 48 | 35 | 32 | 20 | 38.5 | 5.5 | 11 | 3.5 | 11 | 10 | 0.036 |
| 40 | 62 | 40 | 42 | 25 | 43.5 | 6.5 | 13 | 0.046 | ||||
| 50 | 80 | 50 | 52 | 30 | 53.5 | 4.5 | 15 | 0.074 | ||||
| 50A | 57 | |||||||||||
| E-HFC71 E-HFC74 |
50 | 80 | 50 | 52 | 30 | 53.5 | 6.6 | 12.6 | 4.7 | 11 | 15 | 0.074 |
容许负载为使用2个时的数值。
左右偏置锥孔型
| 型号 |
A |
B |
A1 |
A2 |
B1 |
L1 |
T |
H |
负载 (kg) |
参考重量 (kg/pcs) |
|
| 代码 | 规格 | ||||||||||
| HFC76 HFC78 |
55 | 55 | 40 | 21 | 10 | 25 | 38.5 | 3.5 | 11 | 10 | 0.042 |
| 64 | 64 | 50 | 26 | 14 | 30 | 4.5 | 15 | 0.056 | |||
| 64A | 28.5 | 11.5 | |||||||||
容许负载为使用2个时的数值。
-
