型号筛选
未生成型号，还有 4 项未选择
代码
参数选型
拔插方向
表面处理
产品选型
规格
图片仅供参考，请以已选的规格为准
拆卸式铰链 旗型 拔插型 锥孔型 重载型 大门 配分电盘用 SUS304
条件筛选：
性价比 精密型
主体材质 SUS304
用途 大门、配分电盘
孔位置 对称型
安装孔型 锥孔型
承载 重载型
本体形状 旗型
调整角度 最大开启角度270°
转轴固定方式 螺钉固定
适用安装门类型 内/外装门
铰链类型 拔插型
种类筛选 拆卸式铰链
产品型号：
请先点击左侧选项进行选型>>
登录后可查看价格、加入购物车、一键购买
立即登录
计算选型
技术图档
全部型号
3D预览
产品简介
材质图
参数图
材质图
| 代码 | 类型 | 拔插方向 | 材质 | 表面处理 | |
| HFT66 | 拔插型 | 锥孔型 | 左侧 | SUS304 | — |
| HFT61 | 右侧 | ||||
| HFH05 | 左侧 | 拉丝 | |||
| HFH07 | 右侧 | ||||
| HFH08 | 通用侧 | ||||

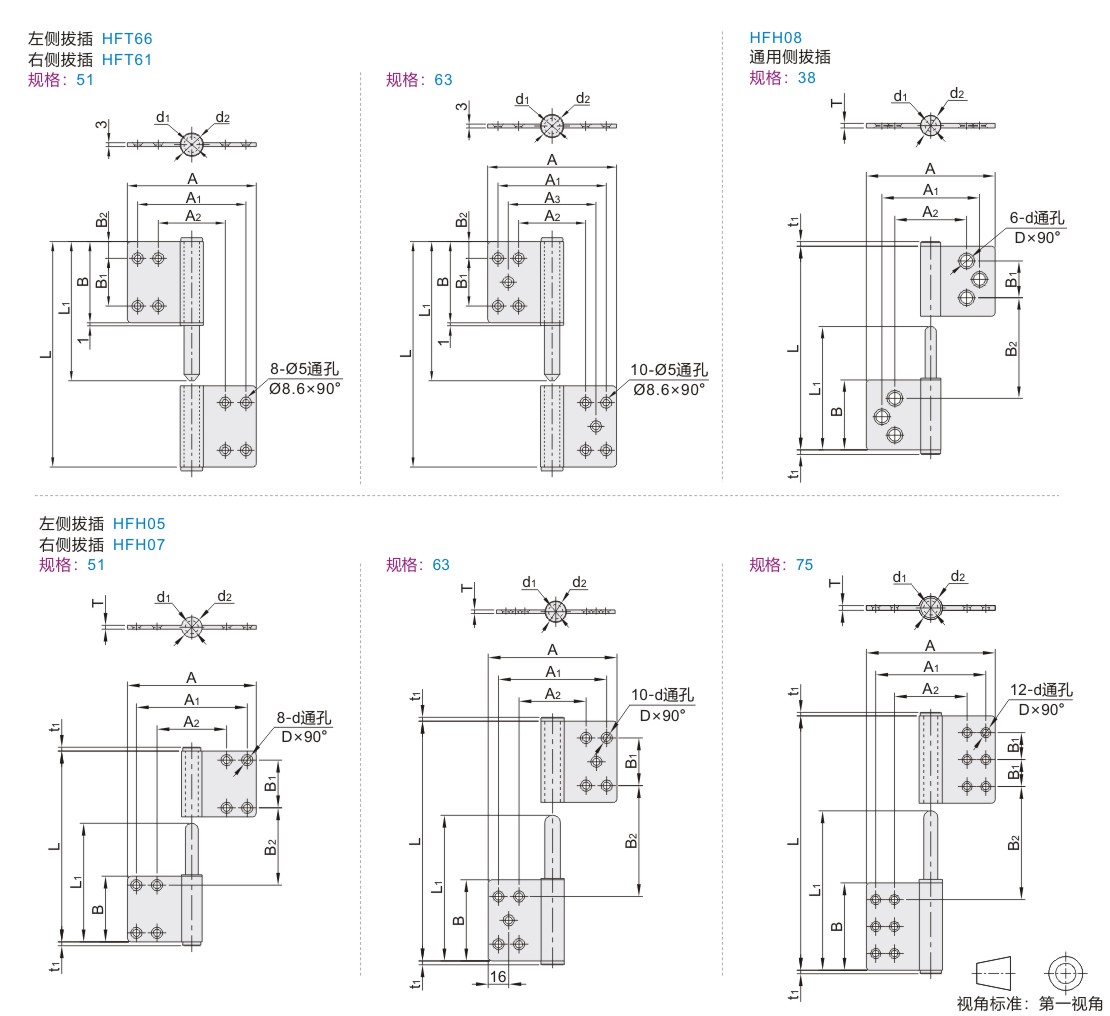

HFT66/61：图示为右侧拔插型；HFH05/07：图示为左侧拔插型。
参数图
表面处理：无
| 型号 |
A |
A1 |
A2 |
A3 |
B |
B1 |
B2 |
L |
L1 |
d1 |
d2 |
负载 (kg) |
参考重量 (kg/pcs) |
|
| 代码 | 规格 | |||||||||||||
| HFT66 HFT61 |
51 | 101 | 87 | 55 | — | 51 | 37 | 7 | 103 | 80.5 | 10 | 16 | 40 | 0.24 |
| 63 | 100 | 84 | 52 | 68 | 63 | 13 | 127 | 108 | 12 | 18 | 50 | 0.34 | ||
容许负载为使用2个时的数值。
表面处理：拉丝
| 型号 |
A |
A1 |
A2 |
B |
B1 |
B2 |
L |
L1 |
d1 |
d2 |
d |
D |
t1 |
T |
参考重量 (kg/pcs) |
|
| 代码 | 规格 | |||||||||||||||
| HFH05 HFH07 |
51 | 100 | 86 | 54 | 51 | 37 | 15 | 103 | 92 | 10 | 16 | 5.5 | 8.5 | 3 | 3 | 0.3 |
| 63 | 84 | 52 | 63 | 27 | 127 | 113 | 12 | 18 | 0.37 | |||||||
| 75 | 110 | 94 | 62 | 74.5 | 23 | 31.5 | 152 | 136 | 20 | 4 | 0.57 | |||||
| HFH08 | 38 | 70 | 53 | 39 | 38 | 20 | 21 | 77 | 67 | 6 | 11 | 6.3 | 2.5 | 2.5 | 0.095 | |
-
