型号筛选
未生成型号，还有 9 项未选择
代码
参数选型
主体材质
承载
拔插方向
用途
表面处理
调整角度
适用安装门类型
产品选型
规格
图片仅供参考，请以已选的规格为准
拆卸式铰链 平型 精密拔插型 锥孔型
条件筛选：
性价比 精密型
孔位置 对称型
安装孔型 锥孔型
本体形状 平型
转轴固定方式 螺钉固定
铰链类型 拔插型
种类筛选 拆卸式铰链
产品型号：
请先点击左侧选项进行选型>>
登录后可查看价格、加入购物车、一键购买
立即登录
计算选型
技术图档
全部型号
3D预览
产品简介
材质图
参数图
材质图
| 代码 | 类型 | 性价比 | 载荷 | 拔插方向 | 材质 | 表面处理 | |
| HFH09 | 拔插型 | 锥孔型 | 精密型 | 轻载型 | 左侧 | SUS304 | 镜面抛光 |
| HFH10 | 右侧 | ||||||
| HFH03 | 中载型 | 左侧 | ADC | 烤漆 (金属银色) |
|||
| HFH04 | 右侧 | ||||||
| HFH18 | 重载型 | 左侧 | ZDC | 镀亚光铬 | |||
| HFH19 | 右侧 | ||||||
图示为左侧拔插型。

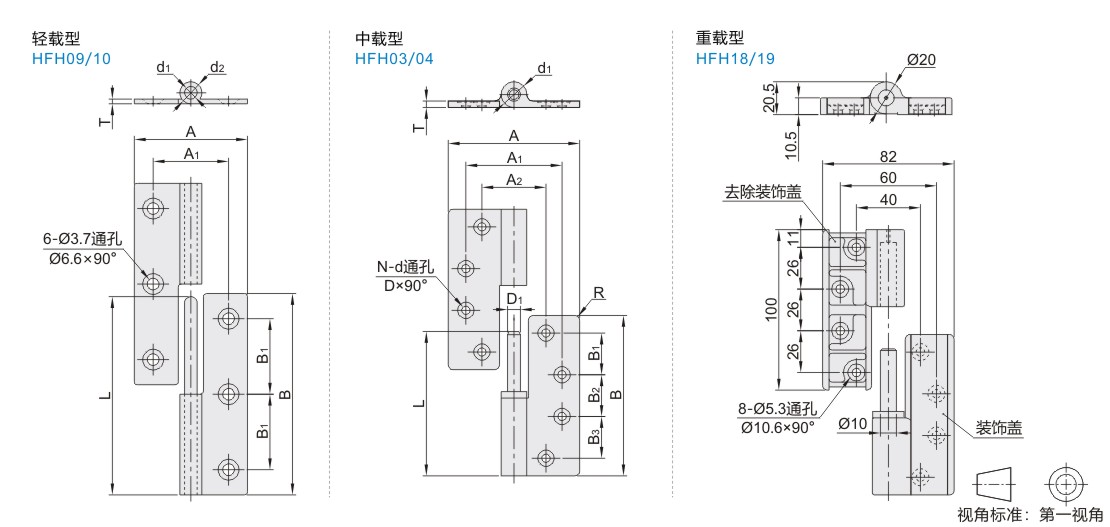

参数图
轻载型
| 型号 |
A |
B |
A1 |
B1 |
L |
d1 |
d2 |
T |
负载 (kg) |
参考重量 (kg/pcs) |
|
| 代码 | 规格 | ||||||||||
| HFH09 HFH10 |
50 | 32 | 50 | 21 | 20 | 49 | 4 | 7.3 | 1.5 | 7 | 0.03 |
| 64 | 36 | 64 | 24 | 24 | 63 | 10 | 0.04 | ||||
| 75 | 38 | 75 | 30 | 73 | 8.3 | 2 | 15 | 0.065 | |||
容许负载为使用2个时的数值。
中载型
| 型号 |
A |
B |
A1 |
A2 |
B1 |
B2 |
B3 |
d1 |
D1 |
N |
d |
D |
R |
L |
T |
负载 (kg) |
参考重量 (kg/pcs) |
|
| 代码 | 规格 | |||||||||||||||||
| HFH03 HFH04 |
50 | 40 | 50 | — | 26 | — | — | 30 | 10 | 5 | 4 | 4.2 | 8.2 | 2 | 45 | 3 | 10 | 0.02 |
| 65 | 50 | 65 | 36 | 30 | 22 | 22 | 6 | 52.5 | 15 | 0.035 | ||||||||
| 75 | 70 | 75 | 50 | 40 | 27 | 27 | 12 | 6 | 5.2 | 10.2 | 3 | 68 | 3.5 | 20 | 0.06 | |||
| 100 | 82 | 100 | 60 | 40 | 26 | 26 | 26 | 16 | 8 | 8 | 90 | 4 | 30 | 0.11 | ||||
容许负载为使用2个时的数值。
重载型
| 型号 |
参考重量 (kg/pcs) |
|
| 代码 | 规格 | |
| HFH18 HFH19 |
100 | 0.48 |
-
