        医疗 限位蝶形铰链

        条件筛选：

        主体材质 ZDC
        表面处理/颜色 电泳(黑色)
        使用/拔插/安装方向 通用侧
        孔位置 对称型
        安装孔型 锥孔型
        本体形状 平型
        调整角度 多角度可限型
        铰链类型 金属型
        种类筛选 限位蝶形铰链

        产品型号：

        请先点击左侧选项进行选型>>

        登录后可查看价格、加入购物车、一键购买

        立即登录

          SKU信息
          3D模型
          PDF下载
          3D图库

          技术图档

          全部型号

          3D预览

          材质图

          参数图

          材质图
          代码 类型
          		 调整角度 材质 表面处理/颜色
          Y-NAB28 金属型 锥孔型 多角度可限型 ZDC 电泳(黑色）

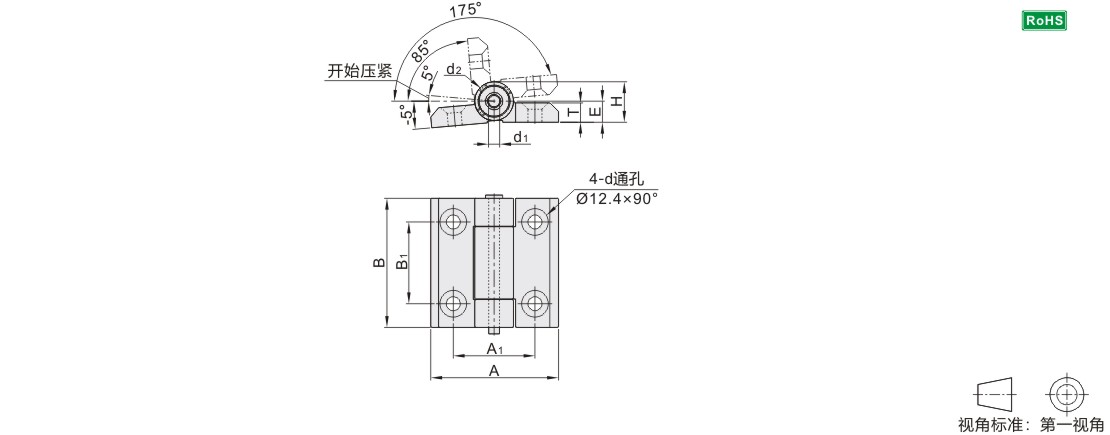

          参数图



          选型表

          型号 A B A1 B1 H T E d d1 d2 初始设定释放
          扭矩(N·m)          		 参考重量
          (kg/pcs)
          代码 规格
          Y-NAB28 60 60 60 38 38 18.8 9 9.8 6.5 5 18 ≈2.2 0.146



          扭矩值为单个铰链时的扭矩，建议一扇门使用不超过3个铰链。           安装时，应确保各铰链的轴心水平且相互之间无偏差。
