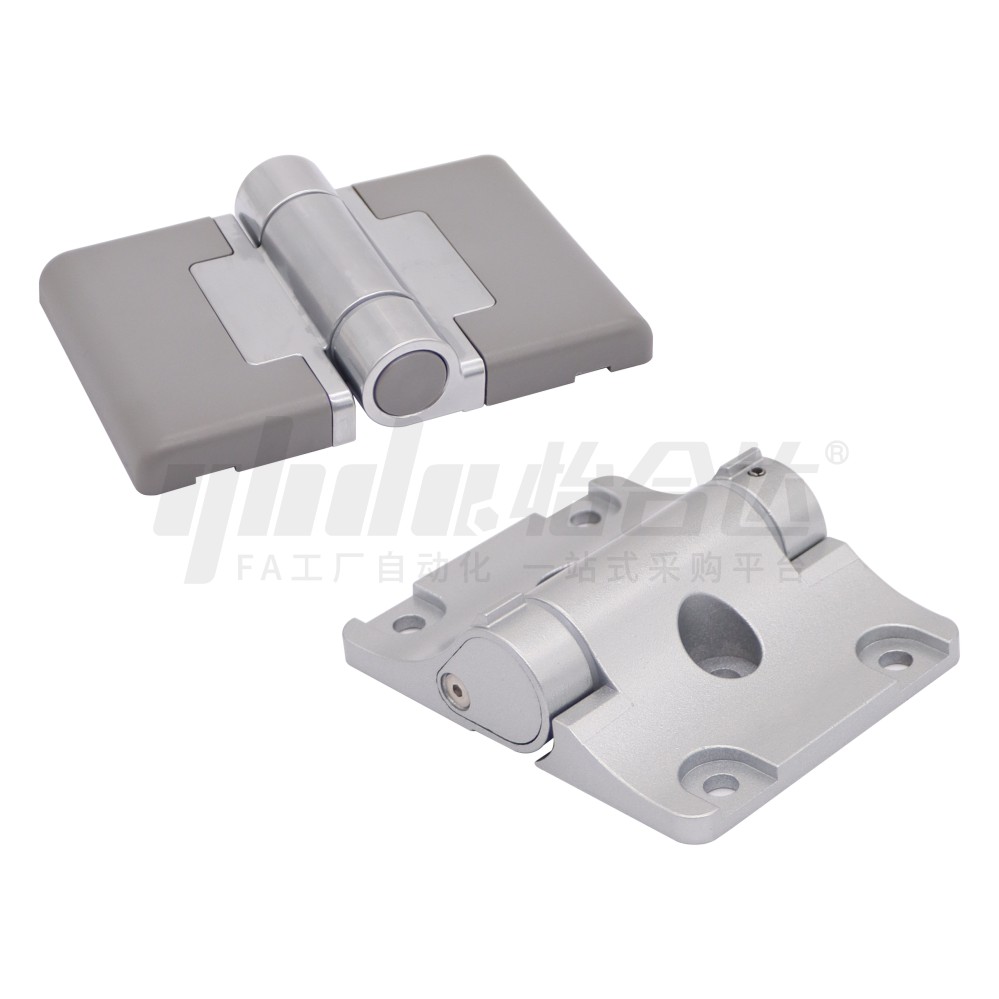

限位蝶形铰链 多角度可限型 金属型·腰孔型/沉孔型
条件筛选：
性价比 精密型
种类筛选 限位蝶形铰链
孔位置 对称型
本体形状 平型
铰链类型 金属型
安装方向 通用侧
产品型号：
请先点击左侧选项进行选型>>
登录后可查看价格、加入购物车、一键购买
立即登录
计算选型
技术图档（二）
全部型号
3D预览
材质图
参数图
材质图
| 代码 | 类型 |
调整角度 | 材质 | 表面处理 | |
| HFM05 | 金属型 | 腰孔型 | 110°限位固定和270°调整范围 | ZDC | 镀粉雾铬 |
| HFM07 | 沉孔型 | 0°和100°限位固定 | 铝合金 | 烤漆(银色) | |
HFM05特点：
● 在110°时有停顿感，可以将门保持在该位置；
● 安装螺丝被盖罩遮住，不影响外观。
HFM07特点：
● 在开启角度0°及开启角度100°的两个位置，定位功能发挥效用，会感觉到咔嗒声，可方便地将门等固定住。

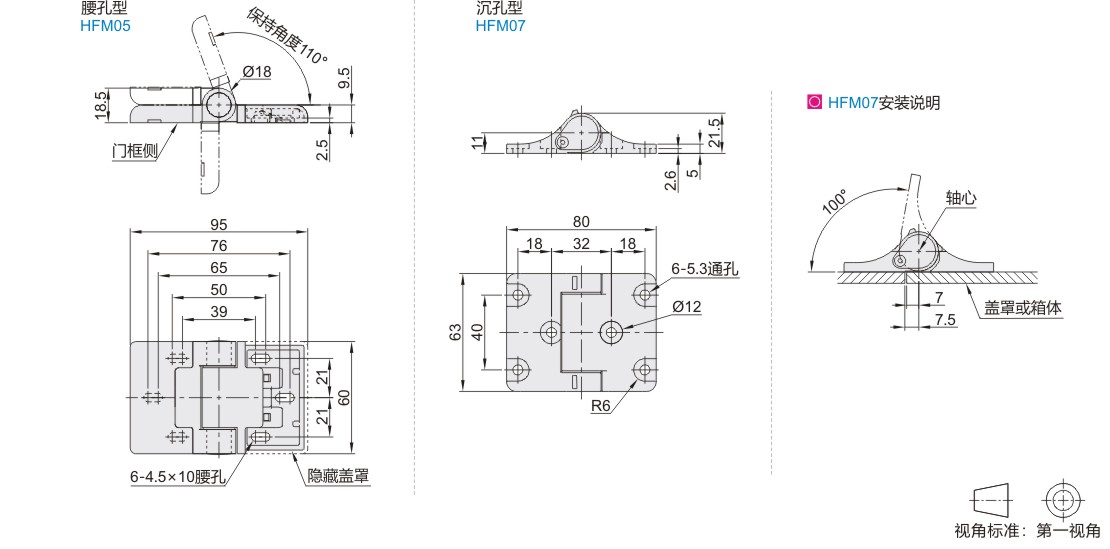

参数图
腰孔型
| 型号 |
参考重量 (kg/pcs) |
|
| 代码 | 规格 | |
| HFM05 | 60 | 0.21 |
沉孔型
| 型号 |
定位功能释放扭矩 (N.m) |
参考重量 (kg/pcs) |
|
| 代码 | 规格 | ||
| HFM07 | 63 | 0.98 | 0.099 |
-
