        无尘蝶形铰链 平型 推力轴承型 锥孔型

        条件筛选：

        性价比 精密型
        孔位置 对称型
        安装孔型 锥孔型
        本体形状 平型
        铰链类型 推力轴承型
        安装方向 通用侧
        种类筛选 无尘蝶形铰链

        产品型号：

        请先点击左侧选项进行选型>>

        登录后可查看价格、加入购物车、一键购买

        立即登录

          SKU信息
          3D模型
          PDF下载
          3D图库

          技术图档

          全部型号

          3D预览

          产品简介

          材质图

          参数图

          材质图
          代码 类型 材质 表面处理/颜色
          J-HFB10 推力轴承型 锥孔型 SUS316 镜面抛光
          HFB30 PA6 黑色
          HFB31 A6063-T5 喷砂本色阳极氧化

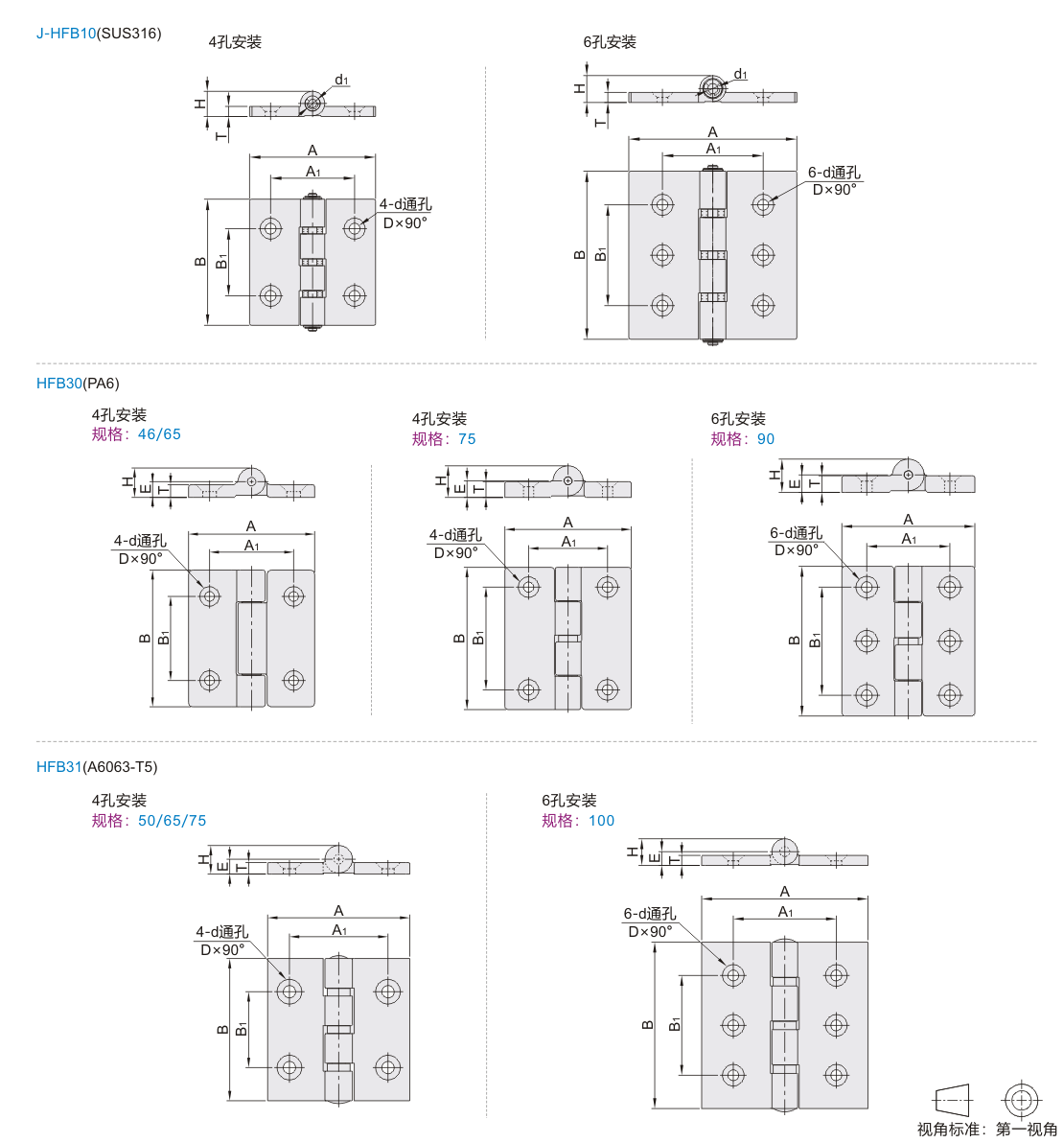

          参数图



          选型表

          型号
          		 安装孔数
          		 A
          		 B
          		 A1
          		 B1
          		 H
          		 T
          		 D
          		 d
          		 d1
          		 E
          		 负载
          (kg)
          		 参考重量
          (kg/pcs)
          代码 规格
          (SUS316)
          J-HFB10          		 50 4孔安装 50 50 30 30 12 6 12.6 6.5 4 — 51 0.12
          65 65 65 40 35 14 52 0.21
          75 75 75 50 40 15 5 75 0.29
          100 6孔安装 100 100 60 60 16 6 135 0.52
          (PA6)
          HFB30          		 46 4孔安装 44 46 28 25 14 6 10.4 5.5 — 7.5 20 0.03
          65 60 65 40 40 0.045
          75 70 75 46 45 8 8.5 0.06
          90 6孔安装 80 90 50 65 20 10 10.5 0.08
          (A6063-T5)
          HFB31          		 50 4孔安装 50 50 32 30 12 6 12.6 6.6 6.25 20 0.13
          65 65 65 42 35 14 7.25 0.15
          75 75 75 52 40 15 0.17
          100 6孔安装 100 100 62 60 16 8.25 0.2



          容许负载为使用2个时的数值。
