        无尘蝶形铰链 平型 轻载型 外装门 拔插型 沉孔型/锥孔型

        条件筛选：

        性价比 精密型
        用途 追求美观的各种机箱
        承载 轻载型
        本体形状 平型
        适用安装门类型 外装门
        铰链类型 拔插型
        种类筛选 无尘蝶形铰链

        产品型号：

        请先点击左侧选项进行选型>>

        登录后可查看价格、加入购物车、一键购买

        立即登录

          SKU信息
          3D模型
          PDF下载
          3D图库

          技术图档

          全部型号

          3D预览

          产品简介

          材质图

          参数图

          材质图
          代码 类型 拔插方向 适用内/外装门 材质 表面处理
          HFC54 拔插型 对称型 沉孔型 左侧 外装门 ADC 镀镍
          HFC55 右侧
          HFC59 左右偏置型 左侧
          HFC60 右侧
          HFC62 对称型 锥孔型 通用 SUS304 一


          特点：轴部带有POM衬套，能抑制粉尘的产生。
          用途：无尘室用各种医疗设备，半导体设备，用于追求美观的各种机箱。
          图示为左侧拔插型。

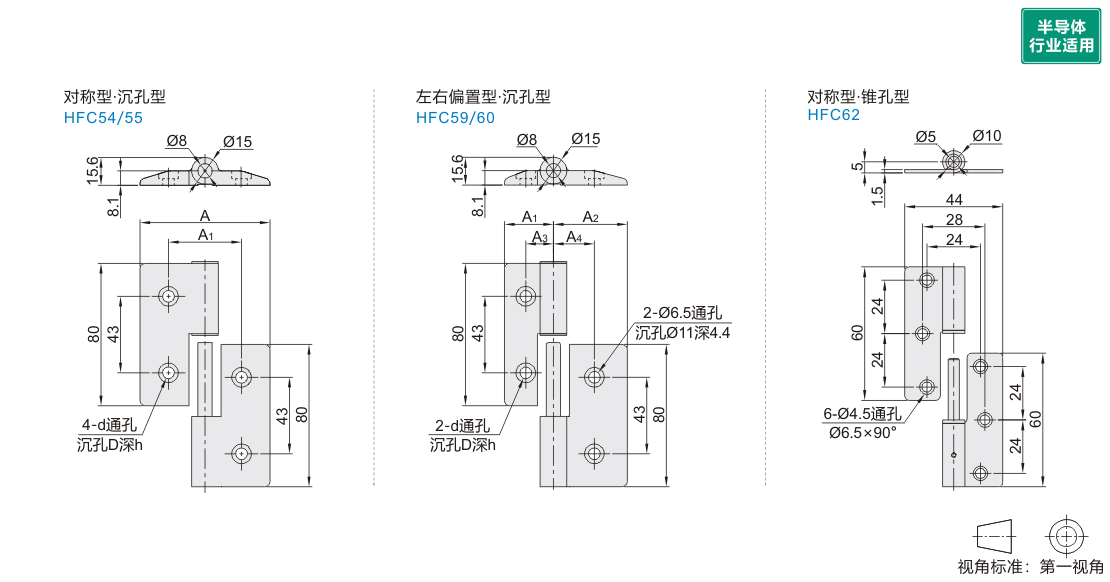

          参数图



          对称型沉孔型

          型号
          		 A
          		 A1
          		 d
          		 D
          		 h
          		 参考重量
          (kg/pcs)
          代码 规格
          HFC54
          HFC55          		 80A 83 46 6.5 11 4.4 0.13
          80B 73 41 0.12
          80C 55 31 0.103
          80D 41 26 5.5 9.5 4.1 0.087


          对称型锥孔型

          型号
          		 负载
          (kg)
          		 参考重量
          (kg/pcs)
          代码 规格
          HFC62 60 25 0.06


          容许负载为使用2个时的数值。

          左右偏置型·沉孔型

          型号
          		 A1
          		 A2
          		 A3
          		 A4
          		 d
          		 D
          		 h
          		 参考重量
          (kg/pcs)
          代码 规格
          HFC59
          HFC60          		 80A 27.5 41.5 15.5 23 6.5 11 4.4 0.117
          80B 36.5 20.5 0.112
          80C 20.5 41.5 13 23 5.5 9.5 4.1 0.109
          80D 36.5 20.5 0.104
          80E 27.5 15.5 0.096
