产品选型
规格
图片仅供参考，请以已选的规格为准
无尘蝶形铰链 平型 内装门 拔插型 锥孔型 轻载型 A6N01 本色阳极氧化
条件筛选：
性价比 精密型
主体材质 A6N01
用途 追求美观的各种机箱
表面处理 本色阳极氧化
衬套材质 POM
安装孔型 锥孔型
承载 轻载型
本体形状 平型
转轴固定方式 螺钉固定
适用安装门类型 内装门
铰链类型 拔插型
种类筛选 无尘蝶形铰链
产品型号：
请先点击左侧选项进行选型>>
登录后可查看价格、加入购物车、一键购买
立即登录
计算选型
技术图档
全部型号
3D预览
产品简介
材质图
参数图
材质图
| 代码 | 类型 |
拔插方向 | 适用内/外装门 | 材质 | 表面处理 | ||
| HFH12 | 拔插型 | 对称型 | 锥孔型 | 右侧 | 内装门 | A6N01 | 本色阳极氧化 |
| HFH13 | 左侧 | ||||||
| HFH14 | 左右偏置型 | 右侧 | |||||
| HFH17 | 左侧 | ||||||
图示为右侧拔插型。 特点：轴部带有POM衬套，能抑制粉尘的产生。铝制品，设计轻巧。进行了阳极处理，耐腐蚀性好。 用途：无尘室各种医疗设备，半导体设备。

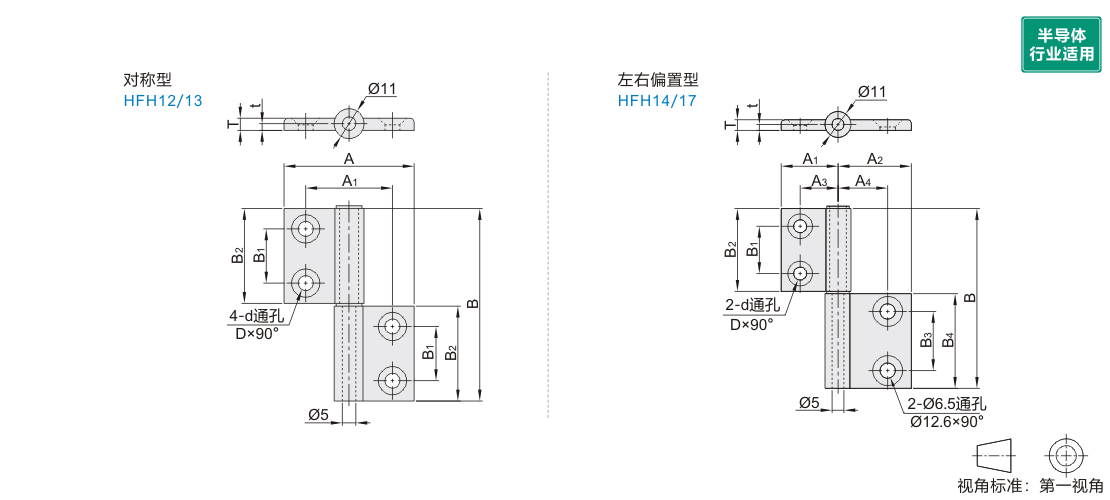

参数图
对称型
| 型号 |
A |
B |
A1 |
B1 |
B2 |
D |
d |
T |
t |
参考重量 (kg/pcs) |
|
| 代码 | 规格 | ||||||||||
| HFH12 HFH13 |
71 | 48 | 71 | 32 | 20 | 35 | 10.5 | 5.5 | 4 | 2.3 | 0.035 |
| 81 | 62 | 81 | 42 | 25 | 40 | 12.5 | 6.5 | 4.5 | 2.5 | 0.048 | |
| 101 | 80 | 101 | 52 | 30 | 50 | 0.071 | |||||
| 101A | 57 | 0.072 | |||||||||
左右偏置型
| 型号 |
B |
A1 |
A2 |
A3 |
A4 |
B1 |
B2 |
B3 |
B4 |
D |
d |
T |
t |
参考重量 (kg/pcs) |
|
| 代码 | 规格 | ||||||||||||||
| HFH14 HFH17 |
76 | 76 | 24 | 31 | 16 | 21 | 20 | 35 | 25 | 40 | 10.4 | 5.5 | 4 | 2.3 | 0.042 |
| 86 | 86 | 40 | 26 | 30 | 50 | 0.054 | |||||||||
| 86A | 28.5 | ||||||||||||||
| 91 | 91 | 31 | 21 | 26 | 25 | 40 | 12.6 | 6.5 | 4.5 | 2.5 | 0.06 | ||||
| 91A | 28.5 | ||||||||||||||
-
