型号：
型号筛选
可选加工（可选）
未生成型号，还有 5 项未选择
重置
代码
- HFB47
- HFB48
无数据
参数选型
主体材质
- SUS304
- A6063-T5
无数据
孔位置
- 对称型
- 偏置型
无数据
表面处理
- 本色阳极氧化
- 拉丝
无数据
产品选型
代码
- HFB47
- HFB48
无数据
规格
- 143
- 3030
- 4030
- 4040
无数据
价格生成中...
图片仅供参考，请以已选的规格为准

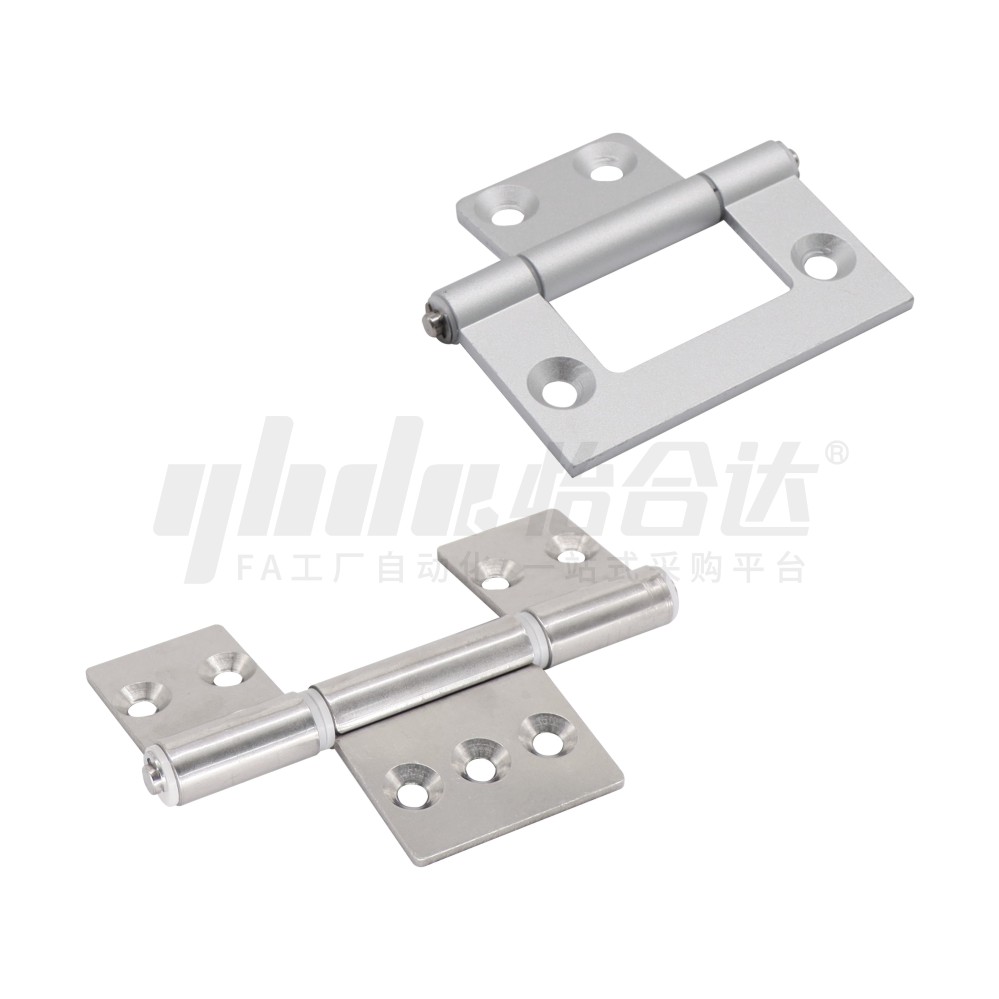

旗型无尘蝶形铰链 方型
条件筛选：
性价比 普通型
种类筛选 无尘蝶形铰链
衬套材质 POM
安装孔型 锥孔型
本体形状 旗型
铰链类型 方型
安装方向 通用侧
产品型号：
点击红色字体去完善选型
请先点击左下侧选项进行选型>>
请先点击左侧选项进行选型>>
未税折扣单价： -- --
含税折扣单价： ----
含税总价 (税率13%)： ￥--
预计发货天数：-- 天 (发货天数以下单次日起算，不含周日与法定假日)
购买数量()：
起订量：0
, 加量幅度：0
暂无数据
数量折扣
登录后可查看价格、加入购物车、一键购买
立即登录
价格生成中...
登录后可查看价格、加入购物车、一键购买
立即登录
代码的技术资料信息曾有所变更，可前往 型号勘误表 查看变更记录
相似商品
同类人气商品
计算选型
技术图档
全部型号
3D预览
技术图档（二）
材质图
参数图
材质图
参数图
材质图
参数图
材质图
| 代码 | 类型 |
安装方向 | 材质 | 表面处理 | |
| HFB47 | 方型 | 锥孔型 | 通用侧安装 | A6063-T5 | 本色阳极氧化 |
| HFB48 | SUS304 | 拉丝 | |||

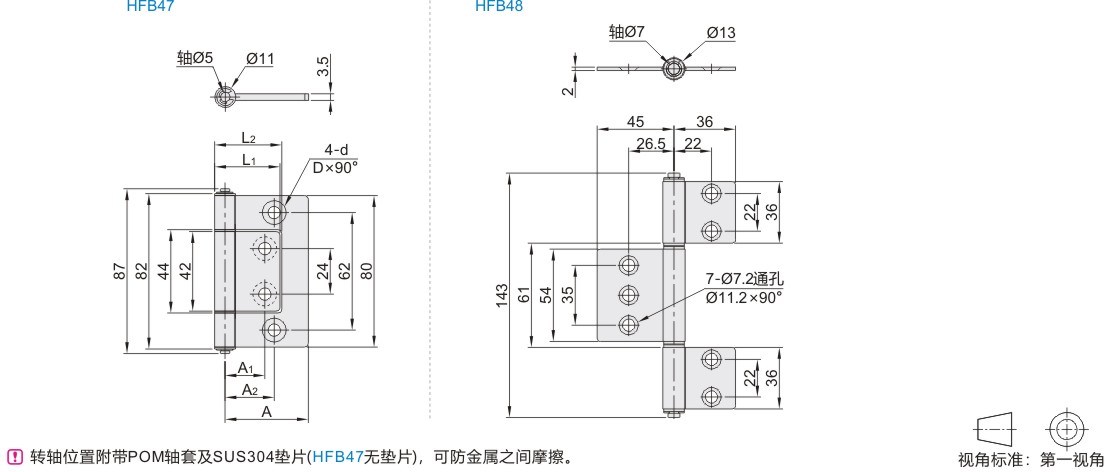

参数图
| 型号 | A | A1 |
A2 | L1 | L2 |
D | d |
负载 (kg) |
参考重量 (kg/pcs) |
|
| 代码 | 规格 | |||||||||
| HFB47 | 3030 | 36 | 21 | 21 | 29 | 30 | 12.5 | 6.5 | 10 | 0.046 |
| 4030 | 44 | 26 | 0.052 | |||||||
| 4040 | 26 | 34 | 35 | 13 | 7 | |||||
容许负载为使用2个时的数值。
| 型号 | 负载 (kg) |
参考重量 (kg/pcs) |
|
| 代码 | 规格 | ||
| HFB48 | 143 | 30 | 0.188 |
容许负载为使用2个时的数值。
