型号筛选
未生成型号，还有 5 项未选择
代码
参数选型
主体材质
表面处理
铰链类型
产品选型
规格
图片仅供参考，请以已选的规格为准
蝶形铰链 平型 锥孔型 碳纤维型/防静电型
条件筛选：
孔位置 对称型
安装孔型 锥孔型
本体形状 平型
种类筛选 蝶形铰链
产品型号：
请先点击左侧选项进行选型>>
登录后可查看价格、加入购物车、一键购买
立即登录
计算选型
技术图档
全部型号
3D预览
产品简介
材质图
参数图
材质图
| 代码 | 类型 |
材质 | 表面处理 | ||
| HFB11 | 碳纤维型 | 平型 | 锥孔型 | 碳纤维 | 纹面 |
| HFB22 | 防静电型 | SUS316 | 镜面抛光 | ||

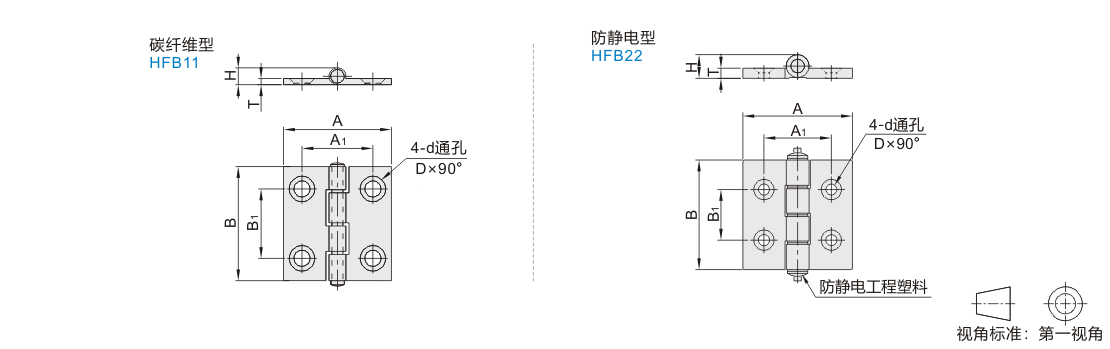

参数图
碳纤维型
| 型号 |
A |
B |
A1 |
B1 |
H |
T |
D |
d |
负载 (kg) |
参考重量 (kg/pcs) |
|
| 代码 | 规格 | ||||||||||
| HFB11 | 48 | 48 | 47 | 32 | 30 | 11 | 3.5 | 13 | 6.5 | 10 | 0.03 |
| 62 | 62 | 63 | 42 | 37 | |||||||
容许负载为使用2个时的数值。
防静电型
| 型号 |
A |
B |
A1 |
B1 |
H |
T |
D |
d |
体电阻率 |
表面电阻 |
负载 (kg) |
参考重量 (kg/pcs) |
|
| 代码 | 规格 | ||||||||||||
| HFB22 | 50 | 50 | 50 | 30 | 30 | 12 | 6 | 13 | 6.5 | <10⁹Ω•cm | <10⁹Ω | 30 | 0.11 |
| 65 | 65 | 65 | 40 | 35 | 14 | 12 | 40 | 0.21 | |||||
| 75 | 75 | 75 | 50 | 40 | 15 | 12.5 | 60 | 0.33 | |||||
| 100 | 100 | 100 | 60 | 60 | 16 | 12.5 | 80 | 0.59 | |||||
容许负载为使用2个时的数值。
-
