旗型扭矩蝶形铰链 阻尼型 任意角度定位型 ZDC
条件筛选：
性价比 精密型
主体材质 ZDC
本体形状 旗型
调整角度 任意角度定位型
铰链功能 阻尼型
种类筛选 扭矩蝶形铰链
产品型号：
请先点击左侧选项进行选型>>
登录后可查看价格、加入购物车、一键购买
立即登录
计算选型
技术图档
全部型号
3D预览
产品简介
材质图
参数图
材质图
| 代码 | 类型 | 调整角度 | 安装方向 | 材质 | 表面处理/颜色 | |
| HFK46 | 阻尼型 | 圆孔型 | 任意角度 定位型 |
左侧 | ZDC | 喷塑(黑色) |
| HFK47 | 右侧 | |||||
| HFK86 | 螺钉型 | 左侧 | ||||
| HFK87 | 右侧 | |||||
| HFK67 | 沉孔型 | 通用侧 | 本色 | |||
| HFK69 | 圆孔+沉孔型 | 左右侧 | ||||
参数图

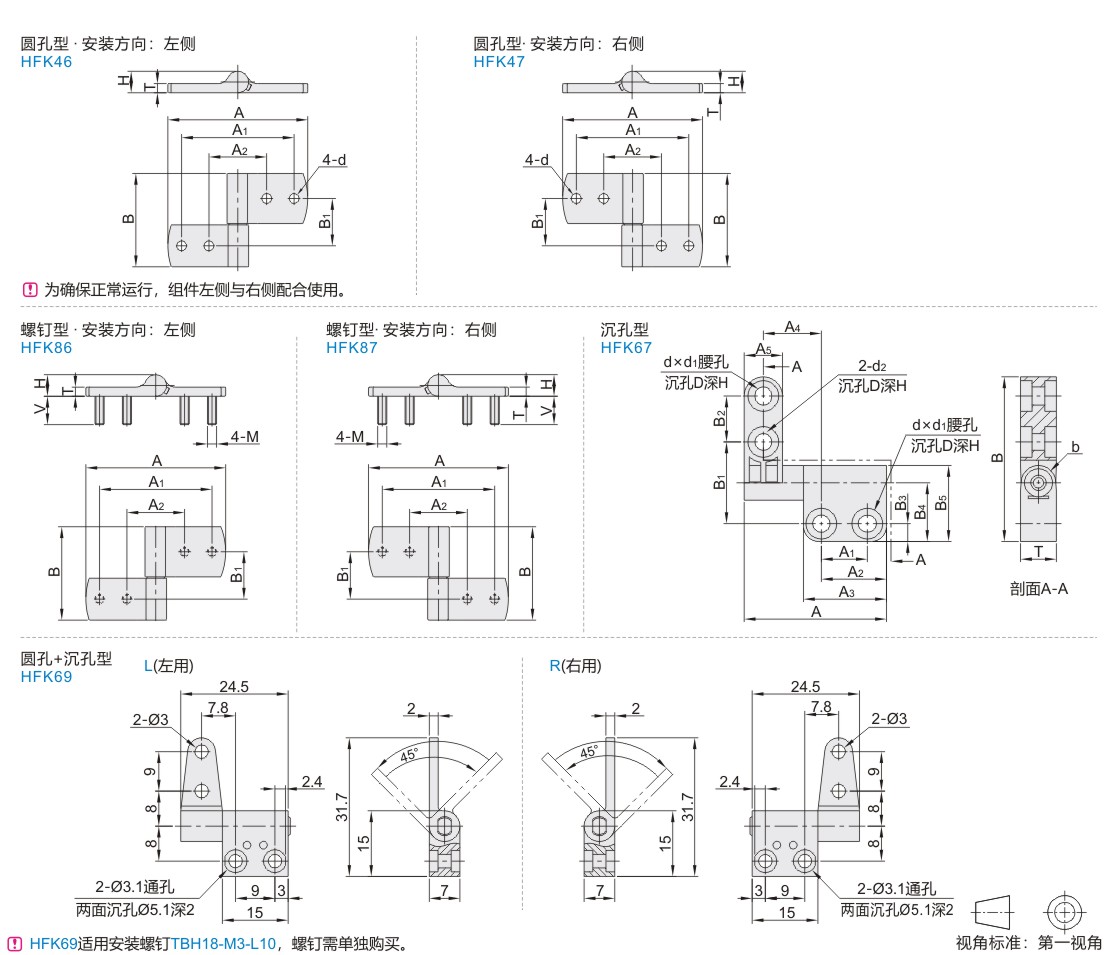

圆孔型/螺钉型
| 型号 |
A |
B |
A1 |
A2 |
B1 |
H |
V |
M |
d |
T |
扭矩 (N·m) |
参考重量 (kg/pcs) |
|
| 代码 | 规格 | ||||||||||||
| 圆孔型 HFK46 HFK47 螺钉型 HFK86 HFK87 |
40 | 54 | 33.6 | 44 | 24 | 17.1 | 9 | 9.1 | 3 | 3.5 | 3.5 | 0.45±20% | 0.02 |
| 60 | 0.68±20% | ||||||||||||
| 80 | 0.9±20% | ||||||||||||
| 140 | 76.6 | 51.2 | 61.6 | 31.6 | 25.9 | 11.8 | 15.6 | 5 | 5.4 | 5 | 1.58±20% | 0.06 | |
| 200 | 2.26±20% | ||||||||||||
| 260 | 2.60±20% | ||||||||||||
扭矩值为单个铰链时的扭矩，建议一扇门使用不超过3个铰链。
安装时，应确保各铰链的轴心水平且相互之间无偏差。
沉孔型
| 型号 |
A |
A1 |
A2 |
A3 |
A4 |
A5 |
B |
B1 |
B2 |
B3 |
B4 |
B5 |
T |
D |
d |
d1 |
d2 |
b |
H |
扭矩 (N·m) |
参考重量 (kg/pcs) |
|
| 代码 | 规格 | |||||||||||||||||||||
| HFK67 | 33 | 27.85 | 9 | 12.75 | 16.25 | 11.35 | 7.5 | 32.25 | 16 | 9 | 3.5 | 11.5 | 14.9 | 7 | 6 | 3.25 | 3.55 | 3.25 | 6.8 | 2.25 | 0.45±20% | 0.016 |
| 33A | 0.68±20% | |||||||||||||||||||||
| 33B | 0.90±20% | |||||||||||||||||||||
| 44 | 39 | 16 | 20.7 | 25.4 | 13.55 | 9.5 | 43.75 | 24 | 10 | 5 | 18 | 22.9 | 10 | 7.8 | 4.25 | 4.7 | 4.25 | 9.8 | 4.25 | 0.90±20% | 0.042 | |
| 44A | 1.81±20% | |||||||||||||||||||||
| 44B | 2.26±20% | |||||||||||||||||||||
| 51 | 42.55 | 16 | 20.45 | 25.15 | 16.45 | 11.3 | 50.65 | 27 | 12 | 6 | 21 | 26.9 | 12 | 7.8 | 4.25 | 4.7 | 4.25 | 11.8 | 4.25 | 2.26±20% | 0.066 | |
| 51A | 4.52±20% | |||||||||||||||||||||
| 51B | 5.65±20% | |||||||||||||||||||||
扭矩值为单个铰链时的扭矩，建议一扇门使用不超过3个铰链。
安装时，应确保各铰链的轴心水平且相互之间无偏差。
圆孔+沉孔型
| 型号 |
安装方向 |
扭矩 (N·m) |
参考重量 (kg/pcs) |
|
| 代码 | 规格 | |||
| HFK69 | 24.5 | L(左用) R(右用) |
0.34±20% | 0.0115 |
| 24.5A | 0.45±20% | |||
| 24.5B | 0.56±20% | |||
| 24.5C | 0.85±20% | |||
扭矩值为单个铰链时的扭矩，请将扭矩值相同的铰链左右配套使用。
安装时，应确保各铰链的轴心水平且相互之间无偏差。
-
