        扭矩蝶形铰链 一字型 轻柔运动型 缓冲阻尼型 SUS304

        条件筛选：

        性价比 精密型
        主体材质 SUS304
        表面处理 无
        本体形状 一字型
        调整角度 轻柔运动
        铰链功能 缓冲阻尼型
        种类筛选 扭矩蝶形铰链

        产品型号：

        请先点击左侧选项进行选型>>

        登录后可查看价格、加入购物车、一键购买

        立即登录

          SKU信息
          3D模型
          PDF下载
          3D图库

          技术图档

          全部型号

          3D预览

          产品简介

          材质图

          参数图

          材质图
          代码 类型 安装方向 材质 表面处理
          HFK52 缓冲阻尼型 轻柔运动型 左用 SUS304 一
          HFK53 右用


          产品特点：
          ● 采用本公司独有技术，实现了紧凑化；
          ● 采用单元化结构，可单体脱卸；
          ● 闭止动作高效理想；
          ● 可根据轴的颜色及形状区分左用和右用；
          ● 可根据轴的识别色区分扭矩值；
          ● 适用于要求安全性及动作质感的场所，还可有效地防止噪音、冲击。
          用途：
          ● 厕所的便座及便盖、家具门、维护用盖罩等。
          注意：
          ● 安装侧为钣金等板状物时，请勿用板的端面支承铰链；
          ● 为避免在轴上作用过大负载，请勿用轴直接承受门的负载；
          ● 安装时门要在打开大概100°左右的状态来安装。

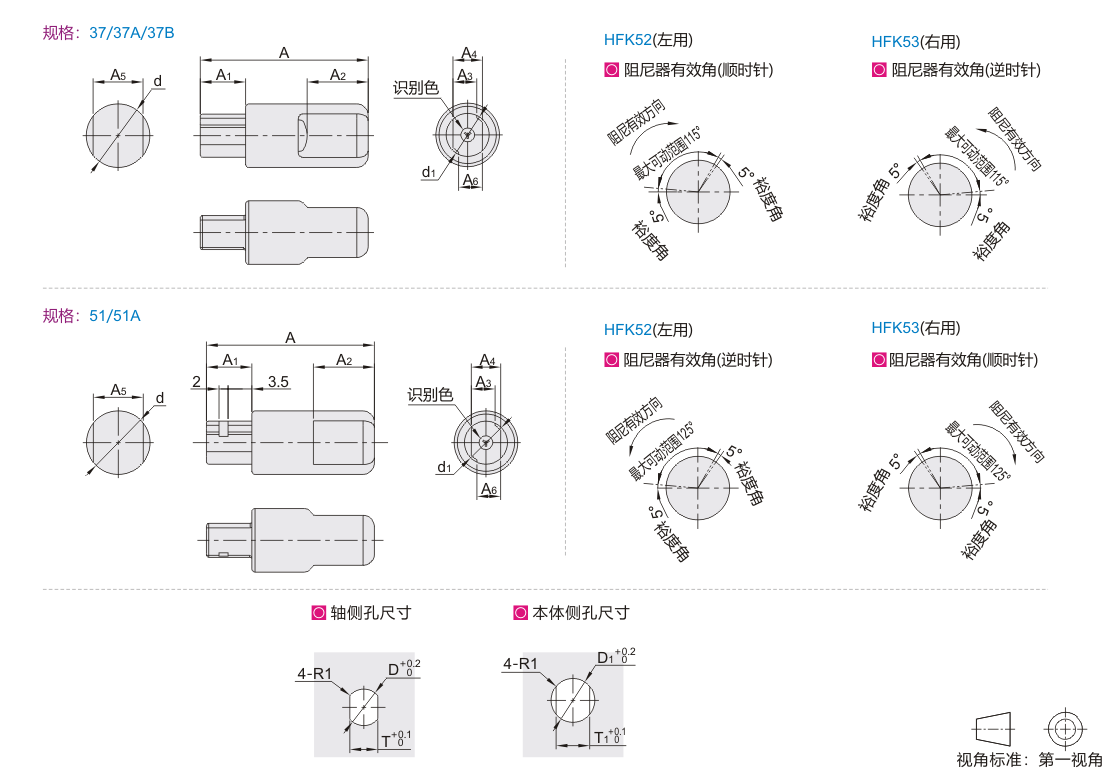

          参数图



          选型表

          型号 A A1 A2 A3 A4 A5 A6 D D1 d d1 T T1 识别色 阻尼
          有效方向          		 扭矩
          (N·m)          		 参考重量
          (kg/pcs)
          代码 规格
          （左用）HFK52 37 37 10 13 6.5 7.5 11 6.5 9.6 14.2 14 9.5 7.5 11.05 蓝色 顺时针 0.5~0.8 0.01
          37A 紫色 0.8~1.5
          37B 红色 1.5~2.5
          51 51 12 12 7.5 8.5 13 7.5 12.2 16.2 16 12 8.55 13.1 蓝色 逆时针 1.7~2.4 0.025
          51A 红色 2.2~3.0
          （右用）
          HFK53          		 37 37 10 13 6.5 7.5 11 6.5 9.6 14.2 14 9.5 7.5 11.05 蓝色 逆时针 0.5~0.8 0.01
          37A 紫色 0.8~1.5
          37B 红色 1.5~2.5
          51 51 12 12 7.5 8.5 13 7.5 12.2 16.2 16 12 8.55 13.1 蓝色 顺时针 1.7~2.4 0.025
          51A 红色 2.2~3.0


          扭矩值为单个较链时的扭矩。
