        扭矩蝶形铰链 L型 任意角度定位型 阻尼型 SUS430 滚磨抛光

        条件筛选：

        主体材质 SUS430
        表面处理 滚磨抛光
        孔位置 对称型
        安装孔型 锥孔+圆孔型
        本体形状 L型
        调整角度 任意角度定位型
        铰链功能 阻尼型
        安装方向 左/右侧
        种类筛选 扭矩蝶形铰链

        产品型号：

        请先点击左侧选项进行选型>>

        登录后可查看价格、加入购物车、一键购买

        立即登录

          SKU信息
          3D模型
          PDF下载
          3D图库

          技术图档

          全部型号

          3D预览

          产品简介

          材质图

          参数图

          材质图
          代码 类型 调整角度 材质 表面处理
          HFK66 阻尼型 锥孔+圆孔型 任意角度定位型 SUS430 滚磨抛光


          注意
          ● 初始扭矩与额定扭矩的偏差为±20%。。                                      用途
          ● 请将扭矩值相同的两个铰链左右配套使用。                                  ● 液晶显示器及监视用摄像机等。
          ● 使用多个铰链时，安装时要确保各铰链的轴心之间无偏差。          ● 本图所示为左用型，右用为左右对称。
          ● 连续使用可能会达不到规定的扭矩值。
          ● 不可在本产品上涂敷润滑剂。
          ● 额定扭矩为交货时的扭矩值，并非耐久性试验后的扭矩值。
          ● 请勿在室外或粉尘飞扬的场所使用，否则会明显降低性能。
          ● 非全不锈钢制，不可用于溅水环境。

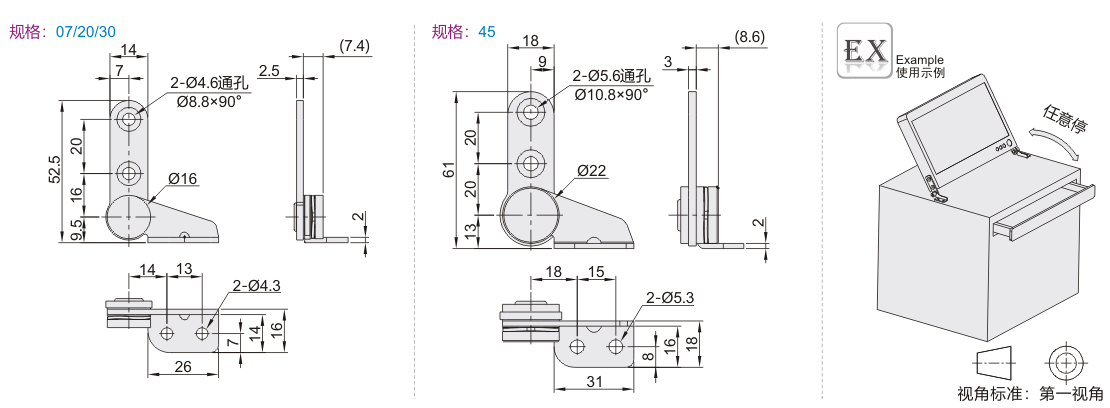

          参数图



          选型表

          型号 安装方向 扭矩
          N·m          		 参考重量
          (kg/pcs)
          代码 规格
          HFK66 07 L（左用）
          R（右用）          		 0.7±20% 0.03
          20 2±20%
          30 3±20%
          45 4.5±20% 0.06


          扭矩值为单个铰链时的扭矩。
