        扭矩蝶形铰链 工字型 双轴制动型 任意角度定位型 SUS430 滚磨抛光

        条件筛选：

        主体材质 SUS430
        表面处理 滚磨抛光
        孔位置 对称型
        安装孔型 锥孔+圆孔型
        本体形状 工字型
        调整角度 任意角度定位型
        铰链功能 双轴制动型
        安装方向 通用侧
        种类筛选 扭矩蝶形铰链

        产品型号：

        请先点击左侧选项进行选型>>

        登录后可查看价格、加入购物车、一键购买

        立即登录

          SKU信息
          3D模型
          PDF下载
          3D图库

          技术图档

          全部型号

          3D预览

          产品简介

          材质图

          参数图

          材质图
          代码 类型 调整角度 材质 表面处理 使用温度
          HFK76 双轴制动型 锥孔+圆孔型 任意角度定位型 SUS430 滚磨抛光 0~40℃


          用途
          ● 液晶显示器及监视用摄像机等。
          注意
          ● 初始扭矩与额定扭矩的偏差为±20%。
          ● 连续使用可能会达不到规定的扭矩。
          ● 不可在本产品上涂敷润滑剂。
          ● 额定扭矩为交货时的扭矩值。并非耐久试验后的扭矩值。
          ● 请勿在室外或粉尘飞扬的场所使用，否则可能会明显降低性能。
          ● 根据所用显示器的大小、形状及安装方法的不同，倾角及转角可能会减小。
          ● 非全不锈钢制，不可用于溅水环境。

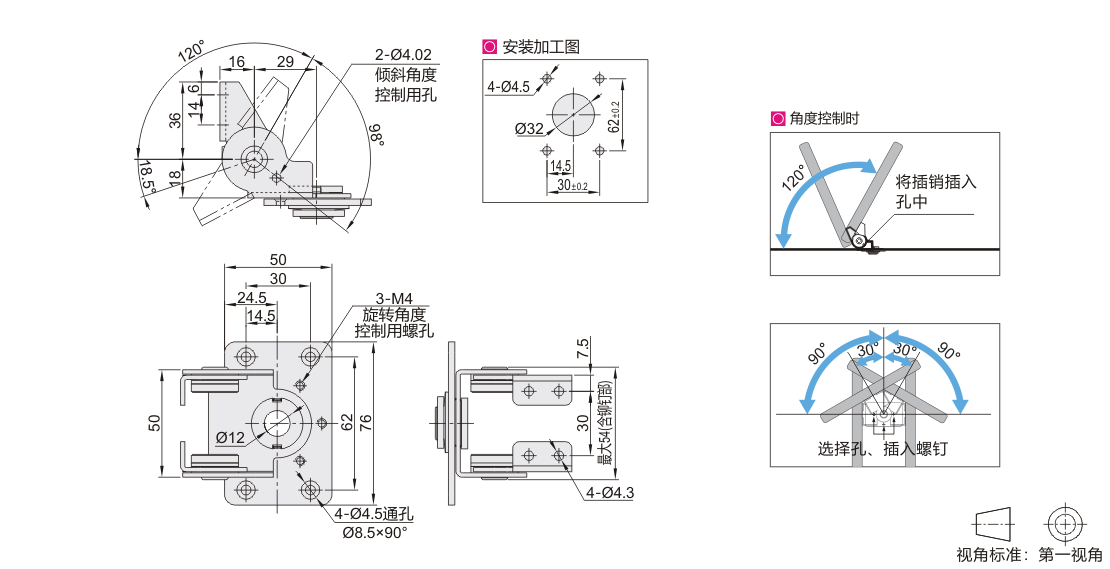

          参数图



          选型表

          型号
          		 扭矩(倾斜方向)
          (N·m)          		 扭矩(旋转方向)
          (N·m)          		 参考重量
          (kg/pcs)
          代码 规格
          HFK76 70 7±20% 3±20% 0.229



          安装时，应确保各铰链的轴心水平且相互之间无偏差。 扭矩值为单个铰链时的扭矩，可动范围内的往复扭矩恒定。
