          产品简介

          材质图

          参数图

          材质图
          代码 类型 调整角度 材质 表面处理/颜色
          HFM21 阻尼型 锥孔型 任意角度定位型 ZDC 镀砂铬
          HFM26 喷塑(麻面黑)
          HFM27 镀铬
          HFK24 POM —



          HFM21扭矩说明：请在顶盖（开启角度0°~100°)上使用（在此范围内任意停）。

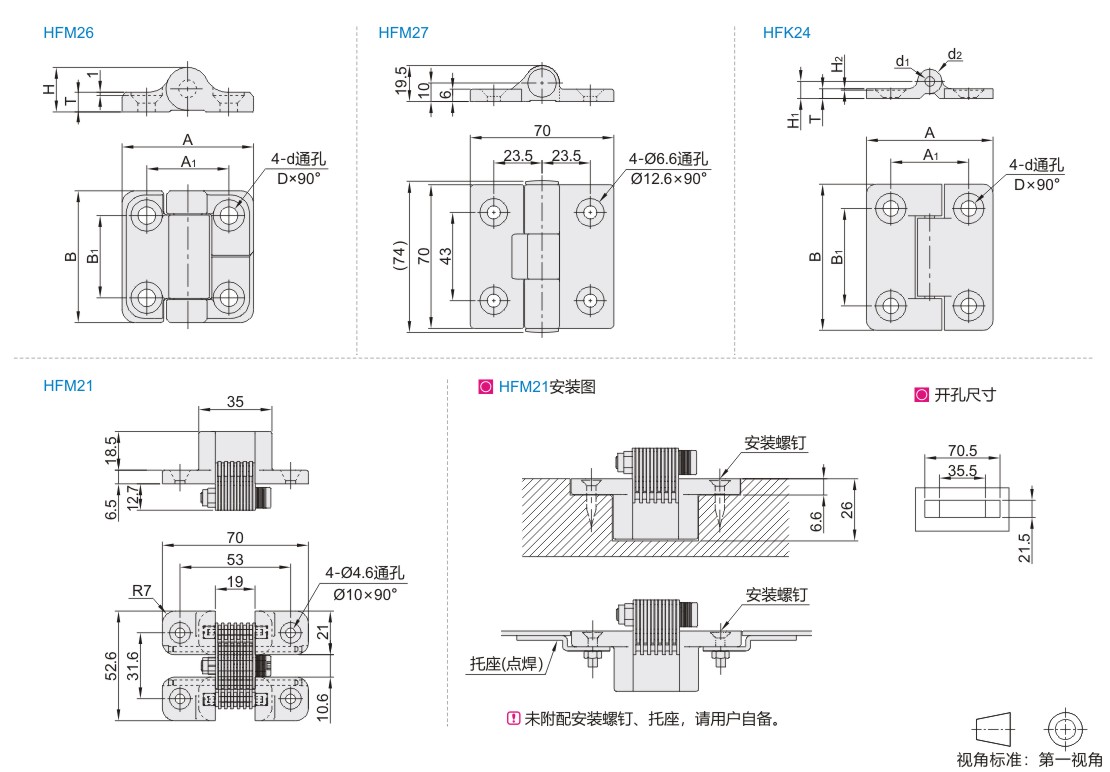

          参数图



          HFM26

          型号
          		 A
          		 B
          		 A1
          		 B1
          		 H
          		 T
          		 D
          		 d
          		 扭矩
          (N·m)
          		 参考重量
          (kg/pcs)
          代码 规格
          HFM26 40 40 40 25 25 13.5 6 10.6 5.3 自由摆动 0.04
          40A 0.9±20%
          40B 1.4±20%
          40C 1.8±20%
          40D 2.3±20%
          50 50 50 30 30 15 7 12.8 6.3 自由摆动 0.06
          50A 1.8±20%
          50B 2.3±20%
          50C 3.4±20%
          60 60 60 36 36 17 8 17.6 8.4 自由摆动 0.1
          60A 1.36±20%
          60B 2.26±20%
          60C 3.16±20%
          60D 4.07±20%



          扭矩值为单个铰链时的扭矩，建议一扇门使用不超过3个铰链。

          安装时，应确保各铰链的轴心水平且相互之间无偏差。

          自由摆动即为无阻尼效果，扭矩为0N·m。



          HFM21

          型号
          		 盖板(门)的最大力矩
          N·m以下/2个
          		 扭矩(N·m) 参考重量
          (kg/pcs)
          代码 规格 关闭位置
          HFM21 30 3 3±20% 0.16
          50 5 5±20%



          扭矩根据开启角度而不同，开启角度越大，扭矩越小，便于盖板打开。

          选择时，应确保盖板（门）的最大力矩小于铰链关闭位置的扭矩的一半。

          安装时，应确保各铰链的轴心水平且相互之间无偏差。



          HFM24

          型号
          		 A
          		 B
          		 A1
          		 B1
          		 D
          		 d
          		 d1
          		 d2
          		 H1
          		 H2
          		 T
          		 额定扭矩
          (N·m)
          		 参考重量
          (kg/pcs)
          代码 规格
          HFK24 30 26 30 16 20 6.2 3.2 2 5 3.5 0.3 2 0.15±20% 0.002
          40 30 40 20 24 2.5 5.6 0.8 2.5 0.25±20% 0.005



          扭矩值为单个铰链时的扭矩，建议一扇门使用不超过3个铰链。

          安装时，应确保各铰链的轴心水平且相互之间无偏差。



          HFM27

          型号
          		 扭矩
          (N·m)
          		 参考重量
          (kg/pcs)
          代码 规格
          HFM27 4 4 0.216
          6 6
          8 8
          10 10
          12 12
          14 14



          扭矩值为单个铰链时的扭矩，建议一扇门使用不超过3个铰链。

          安装时，应确保各铰链的轴心水平且相互之间无偏差。
