型号筛选
未生成型号，还有 5 项未选择
代码
参数选型
主体材质
表面处理
调整角度
产品选型
规格
图片仅供参考，请以已选的规格为准
扭矩蝶形铰链 平型 方型 阻尼型 沉孔型 限位角度定位型/不对称定位型
条件筛选：
孔位置 对称型
安装孔型 沉孔型
本体形状 平型
铰链功能 阻尼型
铰链类型 方型
种类筛选 扭矩蝶形铰链
产品型号：
请先点击左侧选项进行选型>>
登录后可查看价格、加入购物车、一键购买
立即登录
计算选型
技术图档
全部型号
3D预览
产品简介
材质图
参数图
材质图
| 代码 | 类型 | 调整角度 | 材质 | 表面处理/颜色 | |
| HFM36 | 阻尼型 | 沉孔型 | 限位角度定位型 | ZDC | 镀砂铬 |
| HFM61 | 不对称定位型 | PA6 | 黑色 | ||

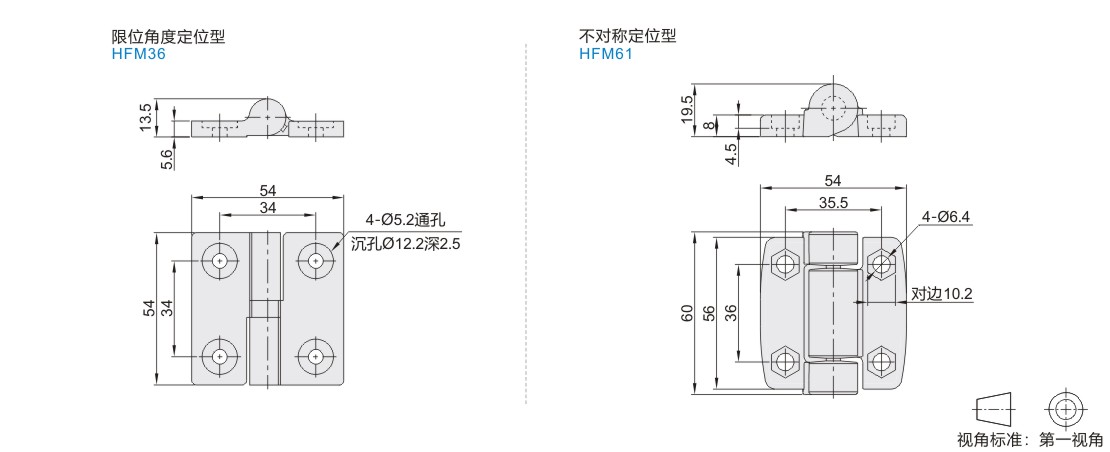

参数图
HFM36
| 型号 |
扭矩 (N·m) |
限位角度 |
参考重量 (kg/pcs) |
|
| 代码 | 规格 | |||
| HFM36 | 54 | 2 | 120° | 0.11 |
扭矩值为单个铰链时的扭矩，建议一扇门使用不超过3个铰链；
安装时，应确保各铰链的轴心水平且相互之间无偏差。
HFM61
| 型号 |
扭矩(N·m) |
参考重量 (kg/pcs) |
||
| 代码 | 规格 | 正向扭矩 | 反向扭矩 | |
| HFM61 | 03R | 0.3±20% | 2.3±20% | 0.1 |
| 23F | 2.3±20% | 0.3±20% | ||
扭矩值为单个铰链时的扭矩，建议一扇门使用不超过3个铰链；
安装时，应确保各铰链的轴心水平且相互之间无偏差。
-
