        医疗 平型扭矩蝶形铰链 方型 阻尼型·任意角度定位型·圆孔型

        条件筛选：

        性价比 精密型
        孔位置 对称型
        安装孔型 圆孔型
        本体形状 平型
        调整角度 任意角度定位型
        铰链功能 阻尼型
        铰链类型 方型
        种类筛选 扭矩蝶形铰链

        产品型号：

        请先点击左侧选项进行选型>>

        登录后可查看价格、加入购物车、一键购买

        立即登录

          SKU信息
          3D模型
          PDF下载
          3D图库

          技术图档

          全部型号

          3D预览

          材质图

          参数图

          材质图
          代码 类型 调整角度 材质 表面处理
          Y-NAB05 阻尼型 圆孔型 任意角度定位型 SUS304 滚磨抛光
          Y-NAB06 ZDC 黑色亚光

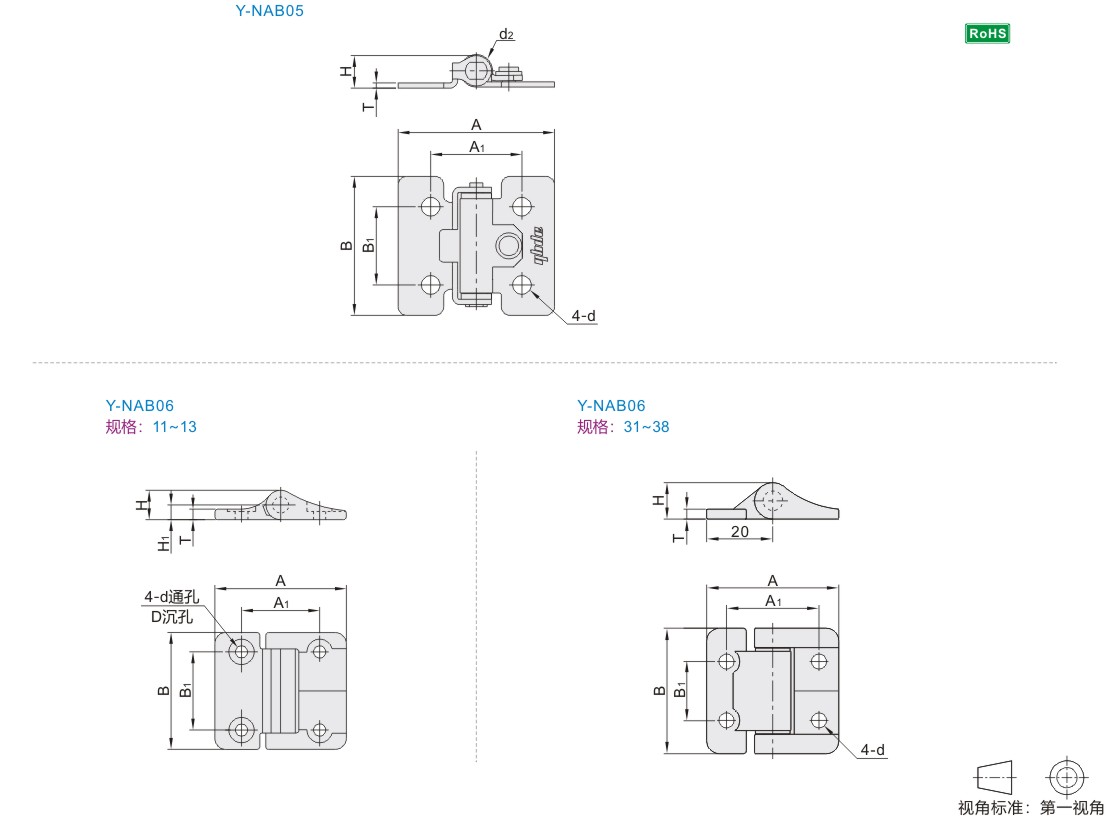

          参数图



          Y-NAB05

          型号 A B A1 B1 H T d d2 扭矩※
          (N·m)          		 参考重量
          (kg/pcs)
          代码 规格
          Y-NAB05 32 36 32 21 18 8 1.2 4.3 7.5 0.35 +40%
          -20%          		 0.015
          40 48 40 32 26 9 8.5 0.7 +40%
          -20%          		 0.026
          50 50 36 12.5 2 12 1.5 +40%
          -20%          		 0.0641



          ※ 考虑到扭矩会因长期使用，温度和湿度等因素而降低，出厂时设定的扭矩要高于额定扭矩。  安装时，应确保各铰链的轴心水平且相互之间无偏差。
          扭矩值为单个铰链时的扭矩，建议一扇门使用不超过3个铰链。



          Y-NAB06

          型号 A
          		 B
          		 A1
          		 B1
          		 H
          		 H1
          		 T
          		 D
          		 d
          		 扭矩
          (N·m)
          		 参考重量
          (kg/pcs)
          代码 规格
          Y-NAB06 11 57 50.8 34 34 12.7 6.3 4.5 12 5.2 1.8±20% 0.11
          12 2.3±20%
          13 3.4±20%
          31 40 38 28 17.8 11 — 3 — 4.5 2.8±20% 0.04
          32 1.4±20%
          33 1.8±20%
          34 2.3±20%
          38 0.9±20%



          扭矩值为单个铰链时的扭矩，建议一扇门使用不超过3个铰链。        安装时，应确保各铰链的轴心水平且相互之间无偏差。
