        医疗 L型扭矩蝶形铰链

        条件筛选：

        主体材质 SUS304
        表面处理/颜色 滚磨抛光
        使用/拔插/安装方向 左右侧
        孔位置 对称型
        安装孔型 锥孔+圆孔型
        本体形状 L型
        调整角度 任意角度定位型
        铰链功能 阻尼型
        种类筛选 扭矩蝶形铰链

        产品型号：

        请先点击左侧选项进行选型>>

        登录后可查看价格、加入购物车、一键购买

        立即登录

          SKU信息
          3D模型
          PDF下载
          3D图库

          技术图档

          全部型号

          3D预览

          材质图

          参数图

          材质图
          代码 类型 调整角度 材质 表面处理
          Y-NAB10 阻尼型 锥孔+圆孔型 任意角度定位型 SUS304 滚磨抛光



          特点：
          ● 关闭时扭矩释放，不会产生反作用（回弹）。
          ● 在可动范围内往复扭矩，脱离扭矩恒定。
          ● 脱离扭矩是指：从回拉状态脱离后至通常的“扭矩使用范围”前的最大扭矩。

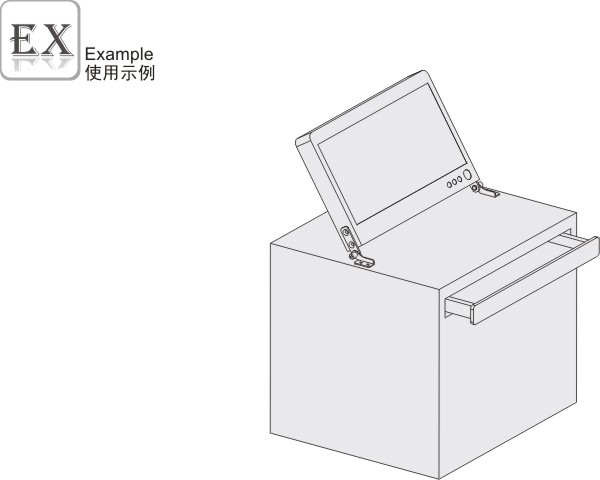

          用途：
          ● 用于半导体设备，医疗设备，分析仪器，工厂自动化设备等。

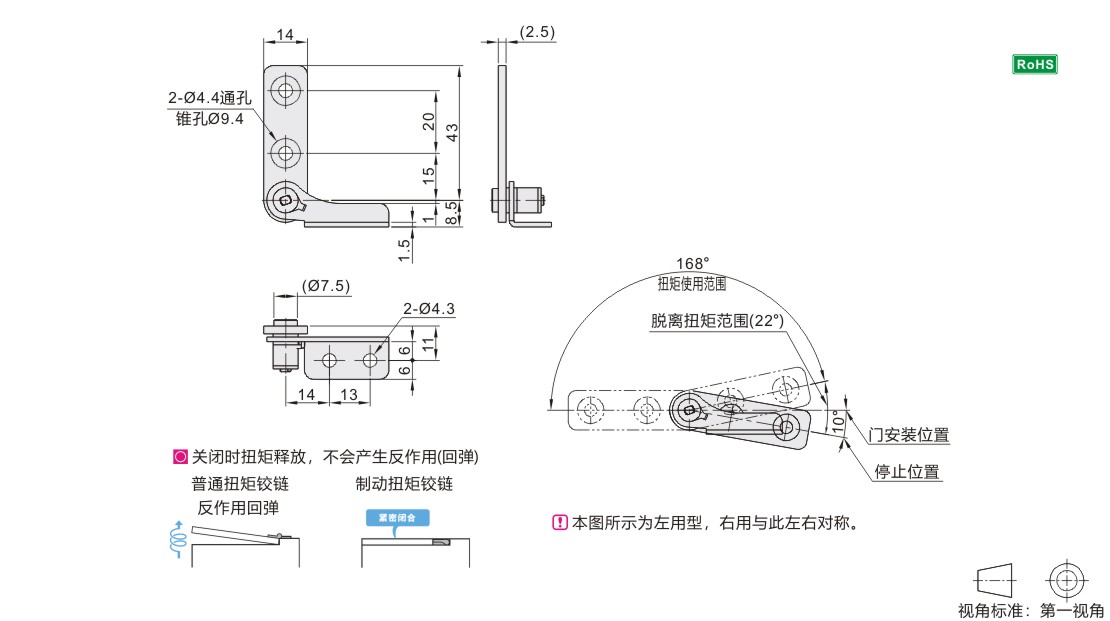

          参数图



          选型表

          型号 安装方向 扭矩
          ( N·m)          		 脱离扭矩※
          ( N·m)          		 参考重量
          (kg/pcs)
          代码 规格
          Y-NAB10 04  L（左用）
          R（右用）          		 0.4±20% 0.7±20% 0.02
          08  0.8±20% 1.5±20%



          ※ 从拉回状态脱离后至通常的“扭矩使用范围 ”前的最大扭矩。                     扭矩值为单个铰链时的扭矩 ，请将扭矩值相同的铰链左右配套使用。
          在可动范围内往复扭矩 ，脱离扭矩恒定 。脱离扭矩是指 ：从拉回状态后至通常的“扭矩使用范围 ”前的最大扭矩。
          安装时 ，应确保各铰链的轴心水平且相互之间无偏差。
