平型扭矩蝶形铰链 普通型/精密型 可调阻尼型·沉孔型
条件筛选：
孔位置 对称型
安装孔型 沉孔型
本体形状 平型
调整角度 任意角度定位型
铰链功能 可调阻尼型
铰链类型 方型
种类筛选 扭矩蝶形铰链
产品型号：
请先点击左侧选项进行选型>>
登录后可查看价格、加入购物车、一键购买
立即登录
计算选型
技术图档
全部型号
3D预览
材质图
参数图
材质图
| 代码 | 类型 |
调整角度 | 性价比 | 材质 | 表面处理 | |
| HFK36 | 可调阻尼型 | 沉孔型 | 任意角度定位型 | 普通型 | ZDC | 喷漆(黑色) |
| HFK37 | 镀镍 | |||||
| HFK39 | 喷漆(银色) | |||||
| HFK38 | SUS304 | 拉丝 | ||||
| HFK25 | 精密型 | POM | 磨砂加工 | |||

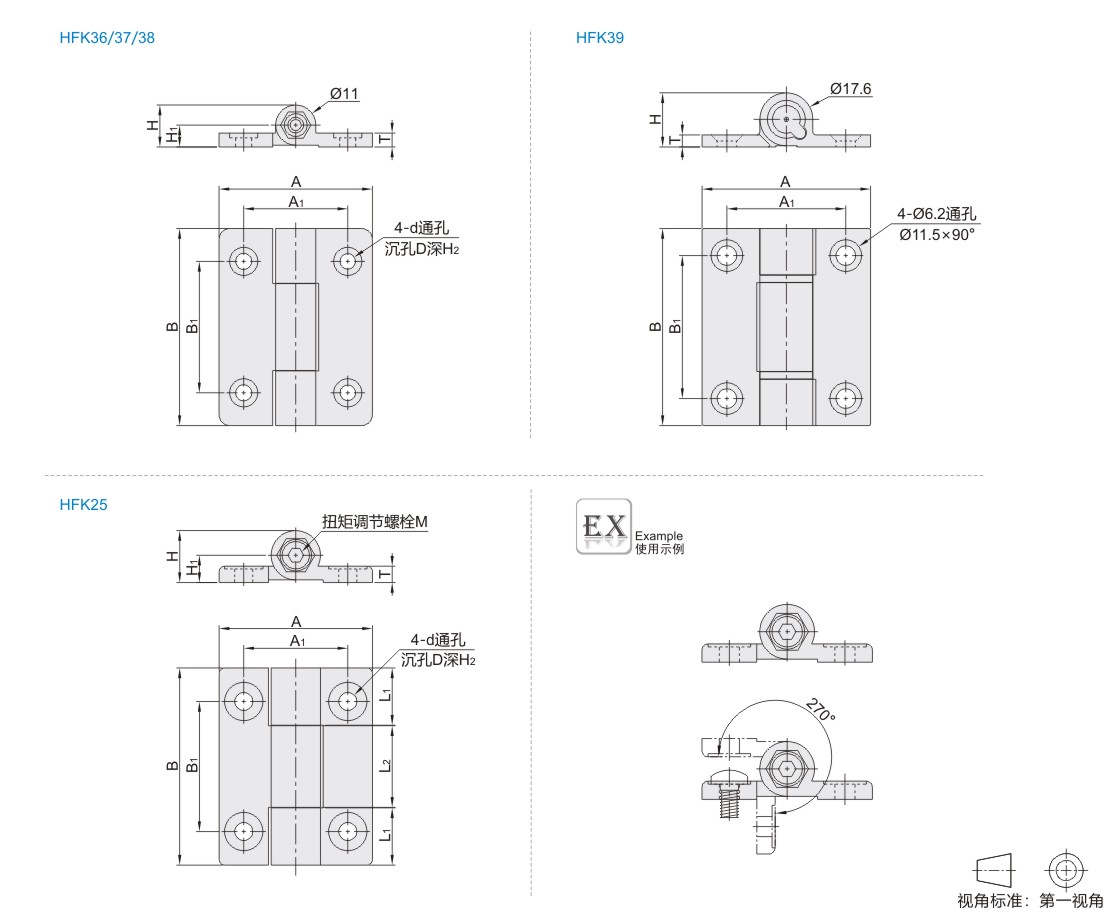

参数图
HFK25
| 型号 |
A |
A1 |
B |
B1 |
D |
d |
H |
H1 |
H2 |
T |
L1 |
L2 |
M |
额定扭矩 (N·m) |
参考重量 (kg/pcs) |
|
| 代码 | 规格 | |||||||||||||||
| HFK25 | 50 | 37 | 25.5 | 50 | 31.5 | 9 | 4.5 | 13.5 | 7 | 1.5 | 5 | 14.5 | 21 | M4 | 0~1 | 0.057 |
| 72 | 56 | 38 | 72 | 47.5 | 14 | 6.6 | 19 | 10 | 1 | 6 | 21 | 30 | M6 | 0~4 | 0.009 | |
扭矩值为单个铰链时的扭矩，建议一扇门使用不超过3个铰链。 安装时，应确保各铰链的轴心水平且相互之间无偏差。 请在额定扭矩内使用。 请注意不要附着水、油等；请不要使用润滑油等。
HFK36~39
| 型号 |
A |
A1 |
B |
B1 |
D |
d |
H |
H1 |
H2 |
T |
额定扭矩 (N·m) |
参考重量 (kg/pcs) |
|
| 代码 | 规格 | ||||||||||||
| HFK36 | 45 | 35 | 24 | 45 | 30 | 7.3 | 4.2 | 11.5 | 6 | 1.3 | 3.7 | 0.3~1.8 | 0.048 |
| HFK37 | |||||||||||||
| 54 | 42 | 28.5 | 54 | 36 | 4 | 0.3~2.2 | 0.066 | ||||||
| HFK38 | 7.7 | 4.3 | 3.8 | 0.073 | |||||||||
| HFK39 | 66 | 56 | 39.5 | 65.5 | 47.5 | — | — | 18 | — | — | 4 | 0~2.5 | |
扭矩值为单个铰链时的扭矩，建议一扇门使用不超过3个铰链。 安装时，应确保各铰链的轴心水平且相互之间无偏差。
-
