        平型扭矩蝶形铰链 圆孔型

        条件筛选：

        性价比 精密型
        主体材质 ZDC
        表面处理 黑色亚光
        孔位置 对称型
        安装孔型 圆孔型
        本体形状 平型
        调整角度 任意角度定位型
        铰链功能 阻尼型
        铰链类型 方型
        种类筛选 扭矩蝶形铰链

        产品型号：

        请先点击左侧选项进行选型>>

        登录后可查看价格、加入购物车、一键购买

        立即登录

          SKU信息
          3D模型
          PDF下载
          3D图库

          技术图档

          全部型号

          3D预览

          材质图

          参数图

          材质图
          代码 类型 调整角度 材质 表面处理/颜色
          HFM31 阻尼型 圆孔型 任意角度定位型 ZDC 黑色亚光

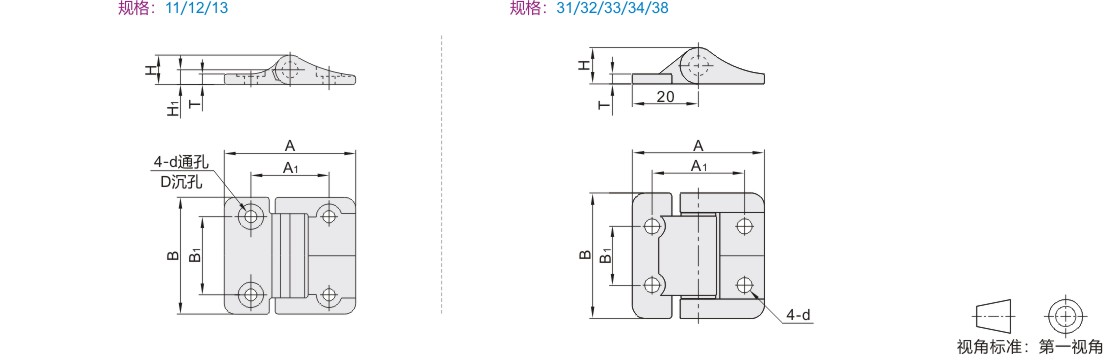

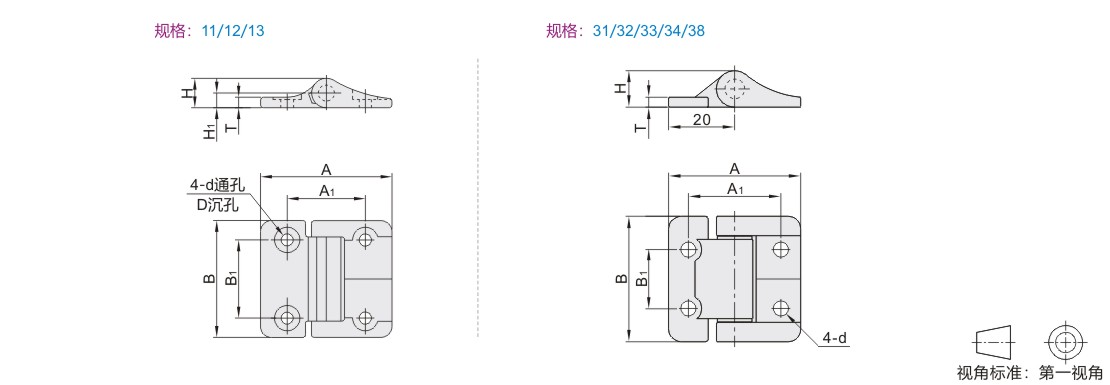

          参数图



          选型表

          型号 A B A1 B1 H H1 T D d 扭矩
          (N.m)          		 参考重量
          (kg/pcs)
          代码 规格
          HFM31 11 57 50.8 34 34 12.7 6.3 4.5 12 5.2 1.8±20% 0.11
          12 2.3±20%
          13 3.4±20%
          31 40 38 28 17.8 11 一 3 一 4.5 2.8±20% 0.04
          32 1.4±20%
          33 1.8±20%
          34 2.3±20%
          38 0.9±20%



          扭矩值为单个铰链时的扭矩，建议一扇门使用不超过3个铰链。

          安装时，应确保各铰链的轴心水平且相互之间无偏差。
