树脂蝶形铰链 平型 沉孔型/锥孔型
条件筛选：
性价比 普通型
主体材质 PA6
孔位置 对称型
本体形状 平型
铰链类型 方型
种类筛选 树脂蝶形铰链
产品型号：
请先点击左侧选项进行选型>>
登录后可查看价格、加入购物车、一键购买
立即登录
计算选型
技术图档
全部型号
3D预览
产品简介
材质图
参数图
材质图
| 代码 |
类型 |
主体 |
转轴 |
|||
| 材质 | 颜色 | 材质 | 表面处理 | |||
| HFC01 | 经济型 |
锥孔型/沉孔型 | PA6 | 黑色 | SPCC | 镀锌 |
| HFC06 | 普通型 | 沉孔型 | 黑色/白色 | |||

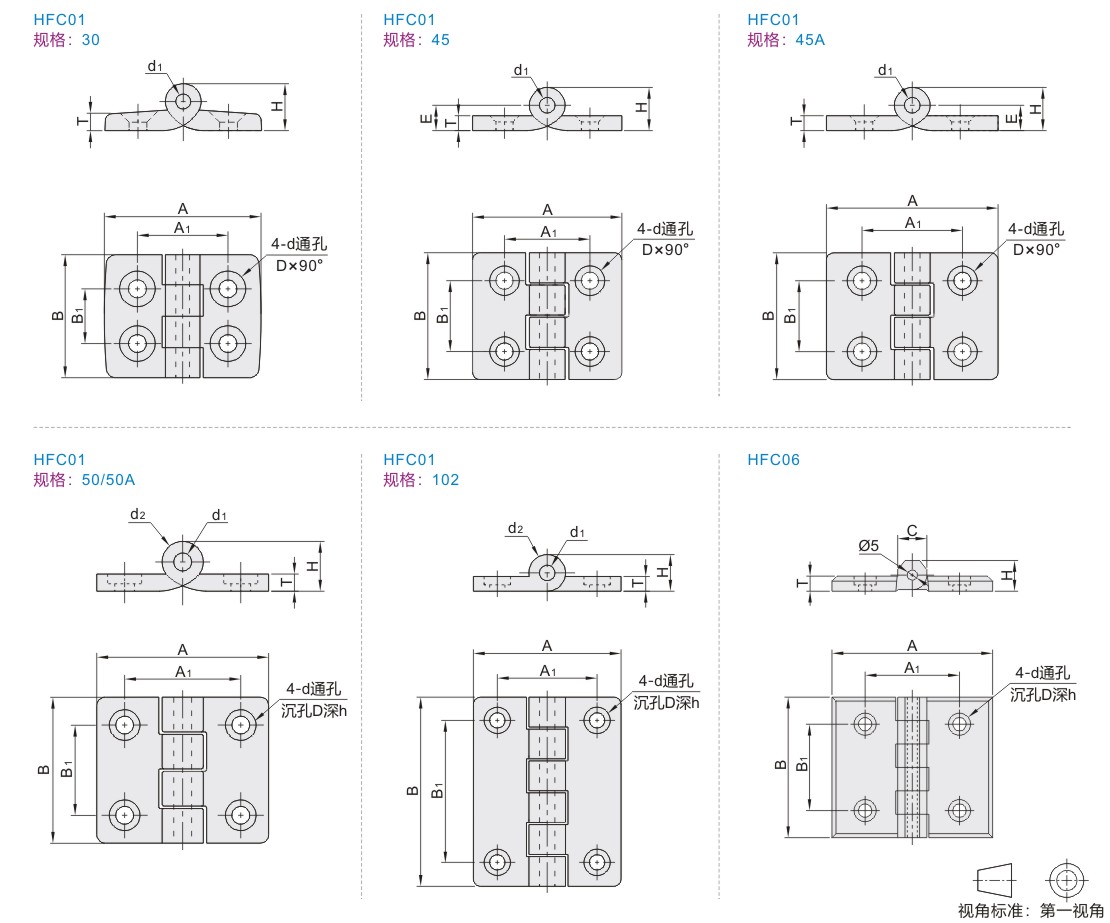

参数图
经济型
| 型号 | A | B | A1 | B1 | H | h | T | E | D | d | d1 | d2 | 负载 (kg) |
参考重量 (kg/pcs) |
|||||||||||||||||||||||||||||||||
| 代码 | 规格 | ||||||||||||||||||||||||||||||||||||||||||||||
| HFC01 | 30 | 39 | 30 | 20 | 14 | 9.5 | — | 5 | — | 8 | 4.2 | 3 | — | 7 | 0.01 | ||||||||||||||||||||||||||||||||
| 45 | 52.5 | 45 | 30 | 24 | 16 | 8 | 9 | 13 | 6.5 | 6 | 10 | 0.03 | |||||||||||||||||||||||||||||||||||
| 45A | 60 | 35 | 12 | 0.04 | |||||||||||||||||||||||||||||||||||||||||||
| 50 | 50 | 40 | 30 | 18 | 6 | 10 | — | 12.5 | 8.3 | 18 | 12 | ||||||||||||||||||||||||||||||||||||
| 50A | 70 | 46 | 20 | 10 | 6.5 | 13 | 0.05 | ||||||||||||||||||||||||||||||||||||||||
| 102 | 80 | 102 | 49.5 | 72.5 | 19.5 | 11.5 | 14 | 9.4 | 16 | 0.08 | |||||||||||||||||||||||||||||||||||||
容许负载为使用2个时的数值。
普通型
| 型号 | 颜色 |
A | B | A1 | B1 | H | C | T | D | d | h | 负载 (kg) |
参考重量 (kg/pcs) |
|||||||||||||||||||||||||||||
| 代码 | 规格 | |||||||||||||||||||||||||||||||||||||||||
| HFC06 | 48 | E(黑色) W(白色) |
47 | 48 | 32 | 30 | 12.5 | 12.6 | 6 | 9.5 | 5.5 | 3.8 | 10 | 0.02 | ||||||||||||||||||||||||||||
| 59 | 62 | 59 | 42 | 37 | 15.5 | 14.5 | 7.5 | 11 | 6.6 | 4.4 | 15 | 0.04 | ||||||||||||||||||||||||||||||
| 70 | 80 | 70 | 47 |
43 |
||||||||||||||||||||||||||||||||||||||
容许负载为使用2个时的数值。
-
